El cambio a otros tipos de gas se realiza en 4 pasos:
Estos pasos deben cumplirse o de lo contrario existe riesgo de fallos de fun-
cionamiento o daños en la instalación.
Atención
- Reanudar el cambio de regulación conforme al tipo de gas
- Ajustar las presiones de las toberas
- Distintivo:
Rellenar el contenido de la pegatina y pegarla junto a la placa de especicaciones técnicas
Consulte para ello los datos que guran en el manual de montaje y mantenimiento
Número de toberas, tamaño de tobera
Termas
calefactoras
Cantidad de toberas Gas natural H Gas líquido propano - butano/propano
Código numérico
de tobera
Diámetro de la
tobera en mm
Código numérico
de tobera
Diámetro de la
tobera en mm
CGG-2(K) 18 087 0,87
16 x 057
2 x 060
16 x 0,57
2 x 0,60
CGG-2(K) 24 087 0,87
22 x 057
2 x 060
22 x 0,57
2 x 0,60
Instrucciones de transformación a otros
tipos de gas CGU-2(K) / CGG-2(K)
Cambio de toberas
- Apagar el aparato pulsando el botón de funcionamiento y
desenergizar el aparato
-
Extraer la tapa de revestimiento de los calentadores instantá-
neos: Para ello debe plegar hacia abajo la tapa de regulación,
desbloquear los pestillos de giro derecho e izquierdo, soltar
la parte inferior de la tapa de revestimiento y desengancharla
por la parte superior.
- Cerrar la llave de gas, observar las instrucciones de segu-
ridad y desatornillar la unión atornillada del gas de la barra
del distribuidor de gas
- Desenroscar los tornillos de jación
- Extraer la barra del distribuidor de gas
- El montaje del aparato con nuevo colector de gas tiene lugar
correspondientemente en orden inverso.

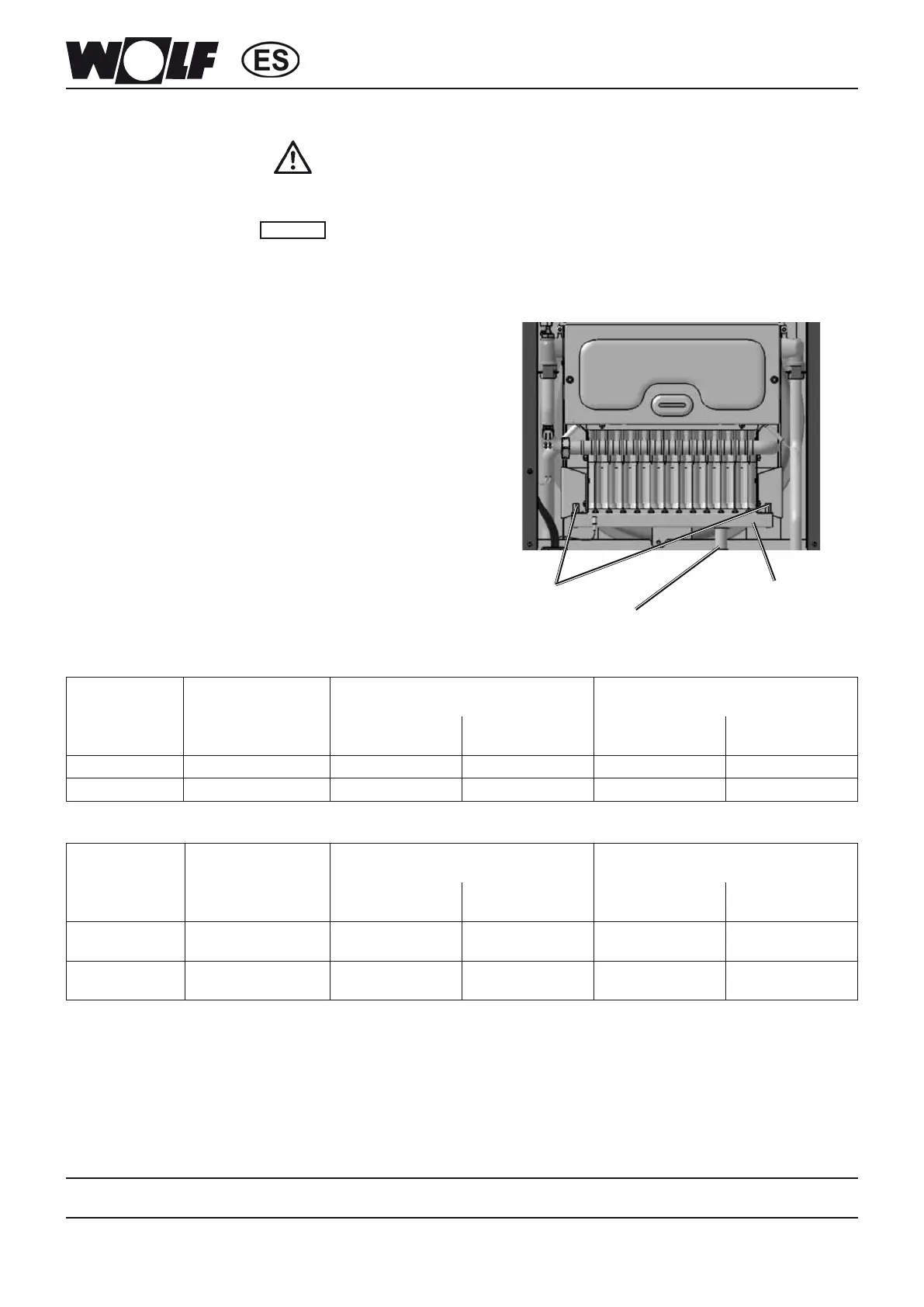

Tornillos de jación
Unión atornillada del gas
Barra del distribuidor de gas
1. Cambio colector de gas
2. Cambio de regulación después de cambio de tipo de gas
3. Revisar la presión de la tobera y ajustarla
4. Distintivo
Salvo modicaciones técnicas
Número de toberas, tamaño de tobera
Termas
calefactoras
Cantidad de toberas Gas natural H Gas líquido propano
Código numérico
de tobera
Diámetro de la
tobera en mm
Código numérico
de tobera
Diámetro de la
tobera en mm
CGU-2(K) 18 090 0,90 060 0,60
CGU-2(K) 24 090 0,90 060 0,60
