www.WoodMaxx.com
49
PARTS & DIAGRAMSPARTS & DIAGRAMS
4
9
1
10
7
6
2
8
10
7
5
3
5
技术要求
1、未注公差按GB1804-M;
2、锐边倒钝去毛刺。
技术要求
1、
25、
30孔焊后加工；
2、未注焊缝按最小板厚焊接。
技术要求
1、调质处理HB235-250
2、表面镀锌；
3、锐边倒钝，棱边去毛刺。
技术要求
1、表面喷塑处理，红色；
2、未注焊缝按最小板厚焊接；
3、孔内不允许有油漆，做好喷塑保护；
4、焊缝等级满足GB50205-2001
焊缝质量等级三级要求。
6.3
12.5
其余
3.2
公差等级
尺寸分段
0.5～3
>3～6
>6～30
>30～120
>120～400
>400～1000
>1000～2000 >2000～4000
f(精密级)
±0.05 ±0.05
±0.1
±0.15
±0.2 ±0.3 ±0.5
-
m(中等级)
±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2
±2
c(粗糙级)
±0.2 ±0.3 ±0.5 ±0.8 ±1.2
±2 ±3 ±4
v(最粗级)
-
±0.5
±1
±1.5 ±2.5
±4 ±6 ±8
序号 存货编码 代号 名称 数量 材料 单重 总重
备注
1 11000201756
WM7600-017
抱木叉支撑前架焊合件
1
2.64 2.64
2 11000200798
WM7600-021
抱木叉支撑后架焊合件
1
2.67 2.67
3 11000201729
BH7-029
抱木叉
1
9.01 9.01
4 11000100295
WM7600-102
调节销轴
1 45#
25
0.163 0.163
5 11000100387
BH7-128
抱木叉销轴(二)
2
40Cr
28
0.9 1.8
6 11000100296
WM7600-015
销轴
1 45# 28
0.584 0.584
7 14050100002
GB/T 889.1-
2000
防松螺母M8
3
钢
0.005 0.015
8 14000200001
GB1152.89
油嘴M8*1
1
Q215
0.004 0.004
9 11011700015
Φ4
R销-彩锌
1
弹簧钢
0.02 0.02
10 14010100024
GB/T 5783-2000
六角头螺栓 M8*50
3
材质
<未指定>
0
M8×50

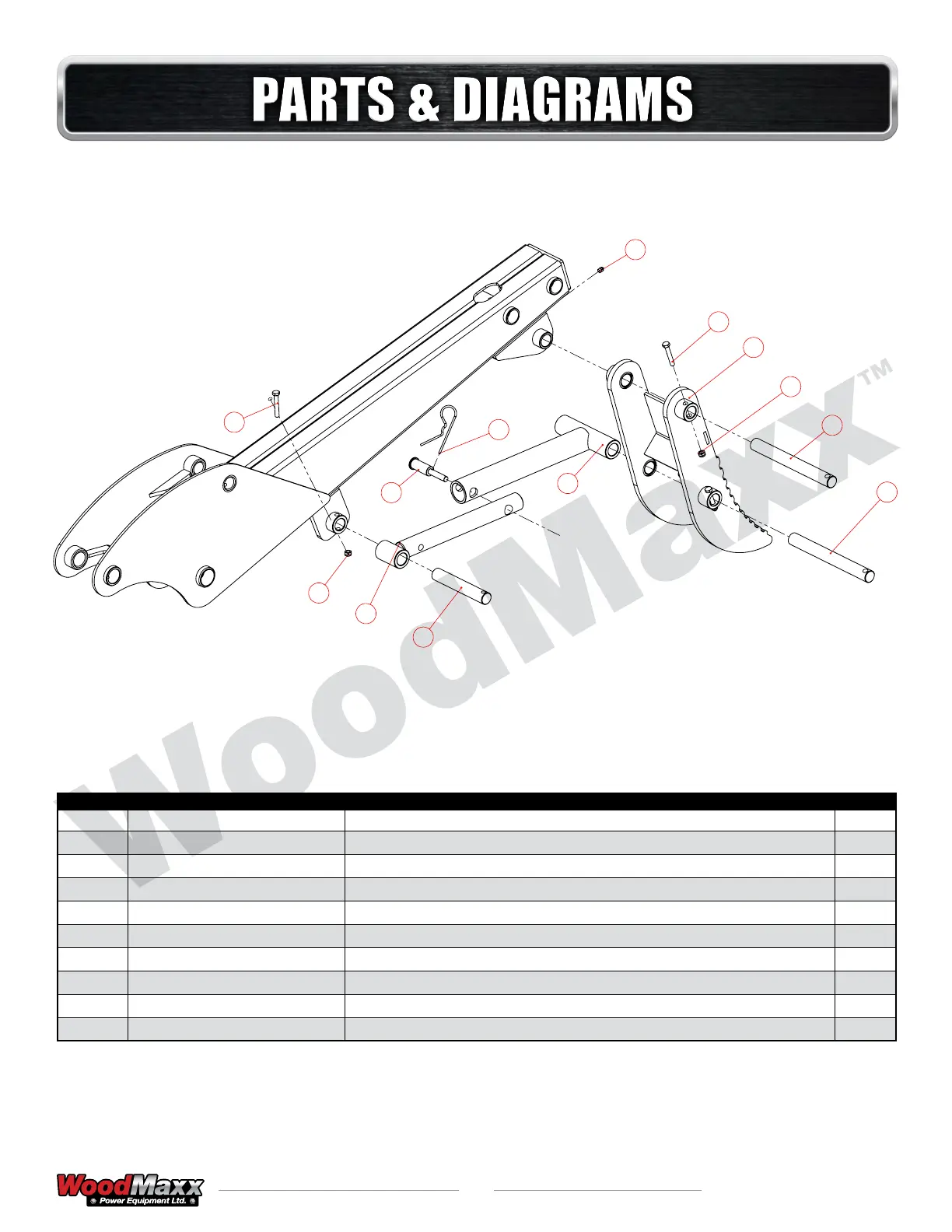

WM-6600/7600/8600 – Mechanical Grab Thumb – Diagram 5
1 WMBH-5-1 Thumb holder weldment I 1
2 WMBH-5-2 Thumb holder weldment II 1
3 (See Diagram 4-1) Grab thumb weldment 1
4 WMBH-5-4 Adjusting pin 1
5 (Same as diagram 4-2) Thumb pin II (25x222mm (8-3/4”) 2
6 (Same as diagram 4-6) Thumb holder pin (25x160mm (6.25”) 1
7 M8x1.25 NYLOCK M8x1.25 Nylon lock nut 3
8 M8-1 SGF M8x1.0 Strait grease tting 1
9 RP-3.5x75 R-shaped cotter pin (3.5x75mm OAL) 1
10 M8x1.25x50 HHCS M8x1.25x50 Hex head cap screw GR8.8 zinc 3
Pos No. Part No. Description Qty
To Next Page
