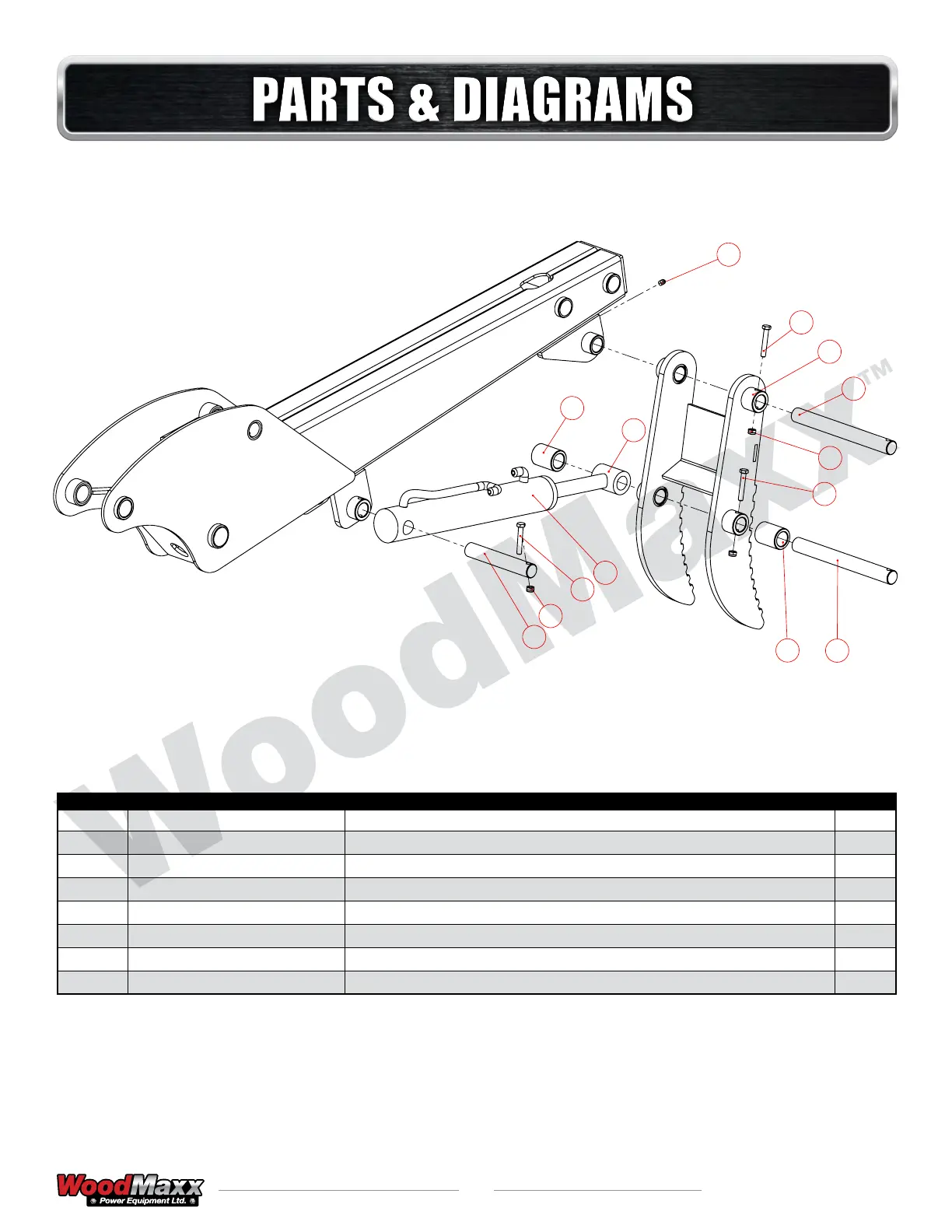

WM-6600/7600/8600 – Hydraulic Grab Thumb – Diagram 4
1 WMBH-4-1 Grab thumb 1
2 WMBH-4-2 Thumb pin II (25x222mm (8-3/4”) 2
3 M8x1.25x50 HHCS M8x1.25x50 Hex head cap screw GR8.8 zinc 3
4 M8 SLW M8 Med split lock washer zinc 3
5 M8-1 SGF M8x1.0 Strait grease tting 1
6 WMBH-4-6 Thumb holder pin (25x160mm (6.25”) 1
7 (See Diagram 6-49) Thumb cylinder 1
8 WMBH-4-8 Cylinder rod spacer sleeve 2
Pos No. Part No. Description Qty
