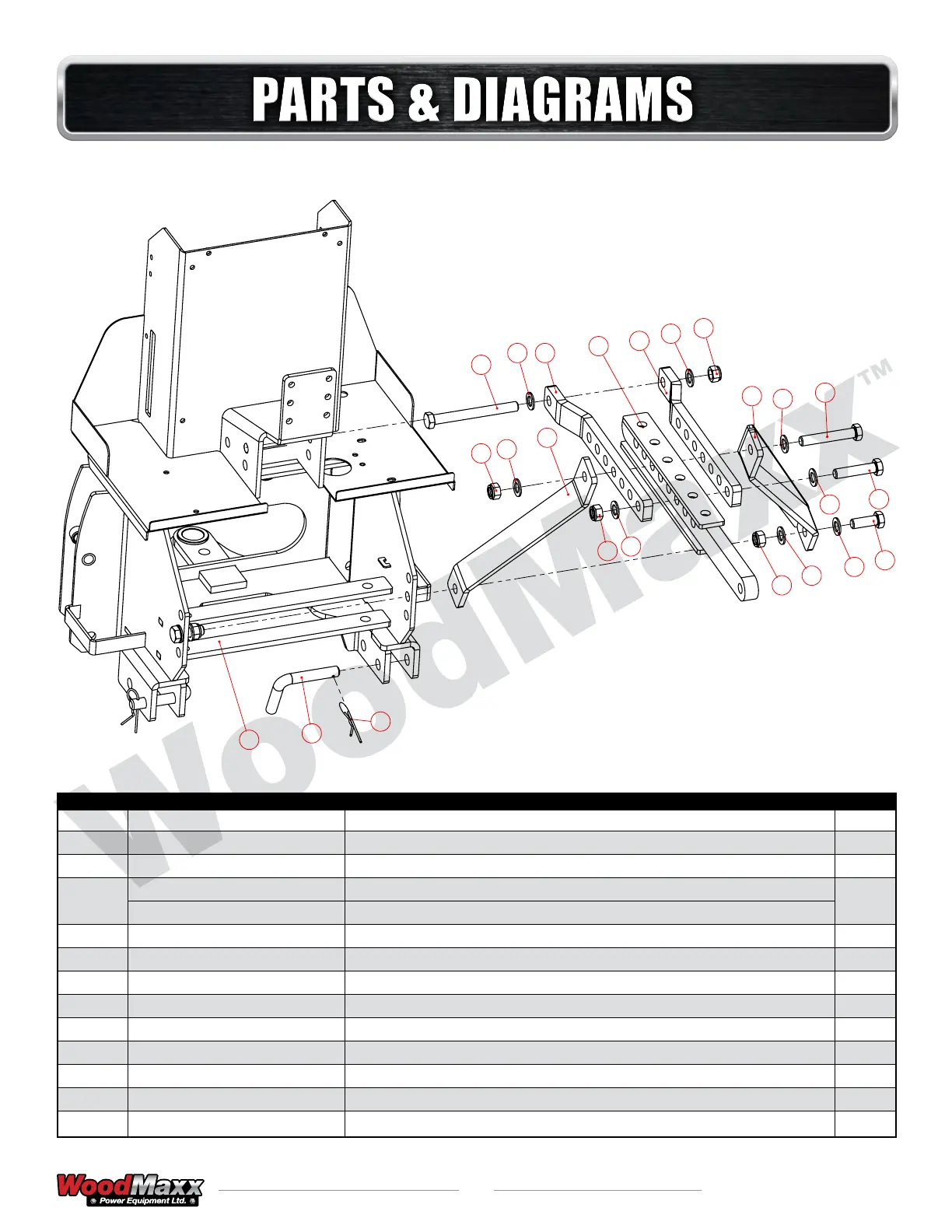

WM-6600/7600/8600 – Base/Linkage Parts – Diagram 3
1 WMBH-3-1 Base assembly welding 1
2 WMBH-3-2 Joint plate 2
3 WMBH-3-3 Lower connecting weldment (left) 1
WMBH-3-4-1 I-Beam top link (Cat-1) 1
WMBH-3-4-2 I-Beam top link (Cat-2)
5 M20 FW M20 Flat washer zinc 10
6 M20x2.500 NYLOCK M20 nylon lock nut 5
7 M20x2.50x190 HHCS M20x2.5x190 Hex cap screw GR8.8 zinc 1
8 WMBH-3-8 Lower connecting weldment (Right) 1
9 M20x2.50x120 HHCS M20x2.5x120 Hex cap screw GR8.8 zinc 1
10 M20x2.50x90 HHCS M20x2.5x90 Hex cap screw GR8.8 zinc 1
11 M20x2.50x55 HHCS M20x2.5x55 Hex cap screw GR8.8 zinc 2
12 RP-3.5x75 R-shaped cotter pin (3.5x75mm OAL) 2
13 BH-LHP Lower hitch pin (backhoe) 2
Pos No. Part No. Description Qty
4 1
To Next Page
