FR

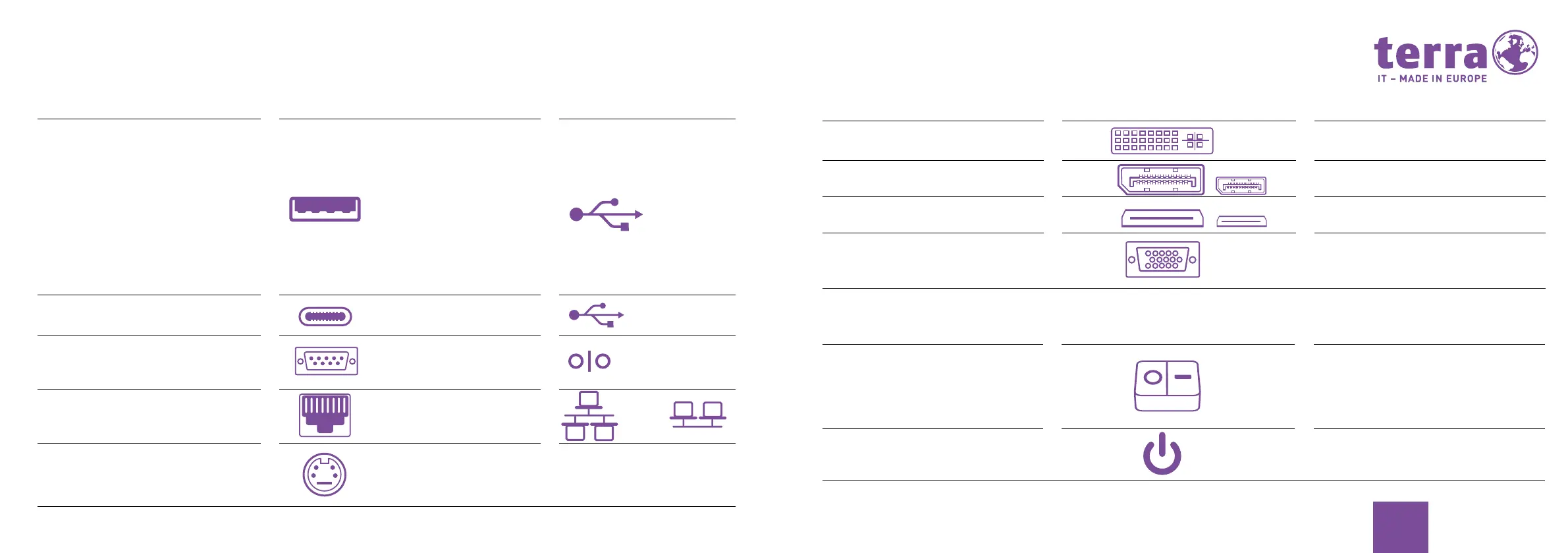

FONCTION ILLUSTRATION SYMBOLE
Connecteur pour signal vidéo numé-
rique (moniteur)
DVI*
Interface audio-vidéo (moniteur) Display-Port/mini Display-Port*
Interface audio-vidéo numérique
(moniteur)
HDMI/mini HDMI*
Interface vidéo analogique (moni-
teur)
VGA*
FONCTION IMAGE SYMBOL
Bouton Marche/Arrêt. Un appareil
hors tension ne peut plus être dé-
marré par le réseau (Wake on LAN).
Il n’est plus alimenté électrique-
ment.
Marche/Arrêt
Bouton de mise en route du
système. Si le bouton est éclairé en
bleu, le système est allumé.
Standby
* Ce connecteur peut se trouver onboard ou sur une carte graphique additionnelle. Si vous disposez d’une carte graphique additionnelle, les connecteurs
VGA onboard sont généralement désactivés
FONCTION ICÔNE DESCRIPTION SYMBOLE
Branchement pour périphériques
USB (par ex. : souris, module
émetteur/récepteur IR, scanner,
imprimante, etc.). Longueur maxi-
male du câble 3m. Note importante
concernant les ports USB 3.0 :
l‘utilisation du clavier et de la souris
peut causer des problèmes avec les
ports USB 3.0.
Prise USB type A
Code couleurs :
USB 3.1 : rouge
USB 3.0 : bleu
USB 3.0 :
fonction de
chargement inclus
jaune
USB 2.0 : noir
Branchement pour les
appareils USB
Port USB 3.1 type C
Branchement pour les
périphériques via l‘interface série
Série/COM
Réseau ou modem DSL
Port RJ-45 ou
Connectiques entrée et sortie vidéo
(en option) (voir documentation sur
la carte VGA/TV)
SVIDEO IN
SVIDEO OUT
Connecteur 4
broches ou plus
