DE

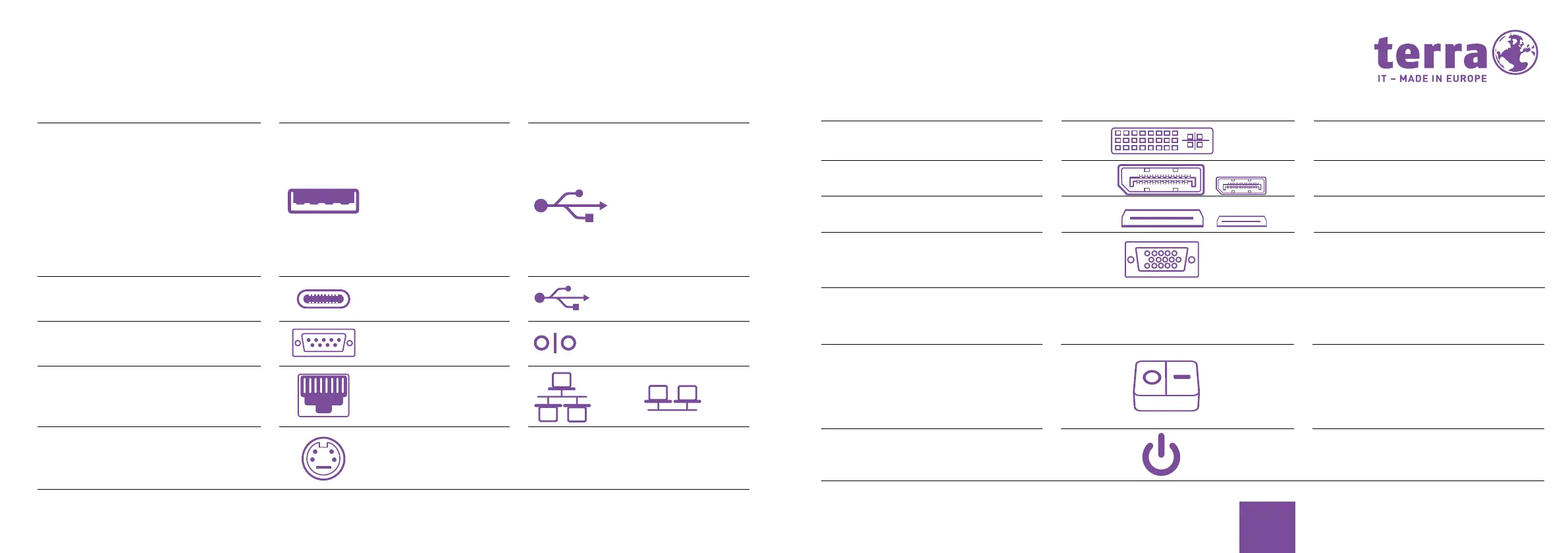

FUNKTION ABBILDUNG BEZEICHNUNG
Anschluss für digitales
Videosignal (Monitor)
DVI*
Audio-Video-Schnittstelle (Monitor) Display-Port/mini Display-Port*
Digitale Audio-Video-Schnittstelle
(Monitor)
HDMI/mini HDMI*
Analoge Videoschnittstelle
(Monitor)
VGA*
BEZEICHNUNG SYMBOL FUNKTION
Ein-/Ausschalter Das Gerät kann im ausgeschalteten
Zustand nicht mehr aus dem Netz-
werk gestartet werden (Wake on
LAN).
Es wird kein Strom verbraucht.
Stand-by Schalter Schalter zum Hochfahren des Sys-
tems. Stand-by Schalter leuchtet
blau: Das System ist eingeschaltet.
* Dieser Anschluss kann sowohl onboard als auch auf einer zusätzlich gesteckten Grakkarte vorhanden sein. Ist eine zusätzliche Grakkarte vorhanden,
sind die onboard-VGA-Anschlüsse in der Regel deaktiviert.
FUNKTION ABBILDUNG BEZEICHNUNG SYMBOL
Anschluss für USB-Geräte (z.B.
Maus, IR-Sender/Empfänger-Modul,
Scanner, Drucker, etc.). Maximale
Kabellänge 3m. Wichtiger Hinweis
zu USB 3.0: Der Betrieb von Tastatur
und Maus kann an USB 3.0 Ports zu
Problemen führen.
USB-Buchse Typ-A
Farbcodierung:
USB 3.1 - rot
USB 3.0 - blau
USB 3.0 inkl. Lade-
funktion - gelb
USB 2.0 - schwarz
Anschluss für USB-Geräte USB 3.1 Typ C Buchse
Anschluss für Peripheriegeräte
über serielle Schnittstelle
Seriell/COM
Netzwerk oder DSL-Modem RJ-45-Buchse oder
Videoeingangs- und Ausgangs-
anschluss (optional) (siehe Doku-
mentation zur VGA-/TV-Karte)
SVIDEO IN
SVIDEO OUT
4- oder mehr-
polige Buchse
