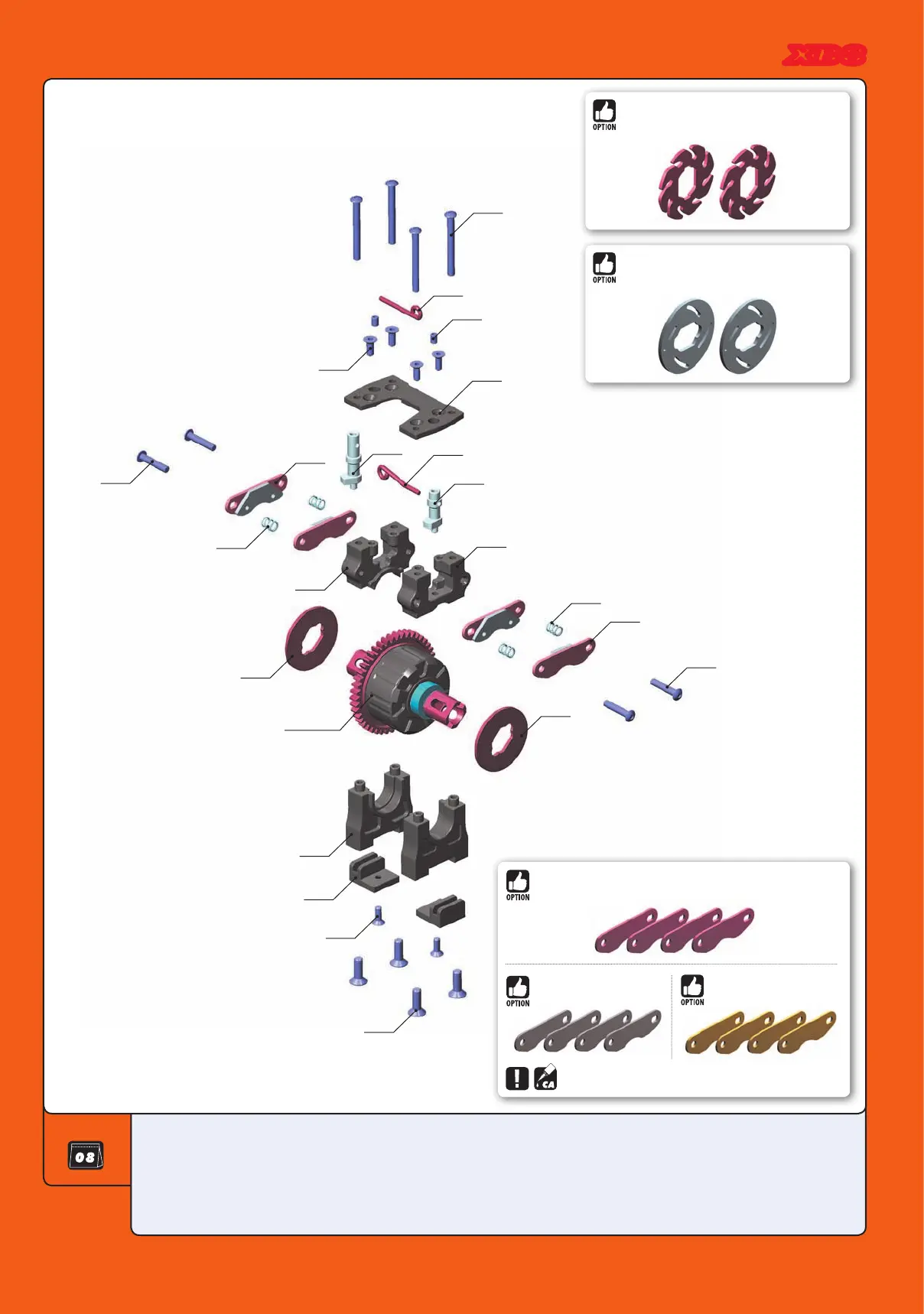

8. CENTER DIFF & BRAKE
BAG
354011 CENTER DIFF MOUNTING PLATE SET - HIGHER
354041 ALU BRAKE CAM POST & ROD (2+2) HARD COATED
354049 COMPOSITE CENTER DIFF MOUNTING PLATE
354073 BRAKE CAME ROD (1+1)
354110 VENTILATED BRAKE DISK - LASER CUT - PRECISION-GROUND
354131 GLUED BRAKE PAD SET - ULTRA-EFFICIENT (4)
372176 SPRING 4.25 COILS 3.6x6x0.4MM; C=1.5 - GOLD (SOFT) (2)
901304 HEX SCREW SB M3x4 (10)
902316 HEX SCREW SH M3x16 (10)
902330 HEX SCREW SH M3x30 (10)
903308 HEX SCREW SFH M3x8 (10)
903412 HEX SCREW SFH M4x12 (10)
355013 CENTER DIFFERENTIAL - LARGE - SET
355013
CENTER DIFF
354110
354110
354131
372176
354131
354041
354041
354049
903308
901304
354073
354073
902330
354011
354011
902316
354011
354011
903412
902316
372176
903308
#354113
SUPER-LIGHTWEIGHT VENTILATED BRAKE DISK -
PRECISION-GROUND (2)
#354112
LIGHTWEIGHT VENTILATED BRAKE DISK - LASER CUT -
PRECISION-GROUND (2)
#354132
BRAKE PAD “SLS” (4)
#354121
STEEL BRAKE PAD - LASER CUT (4)
It is necessary to glue the brake pad with strong CA glue suitable for steel.
#354130
BRAKE PAD FIBER (4)
