10
MODELL
31600-0092
31600-0094
31600-0292
31600-0294
31620-0092
31620-0094
31620-0292
31620-0294
gpm (l/min)
3.5/13.2
3.5/13.2
3.5/13.2
3.5/13.2
4.3/16.3
4.3/16.3
4.3/16.3
4.3/16.3
SPANNUNG
12 Vdc
24 Vdc
12 Vdc
24 Vdc
12 Vdc
24 Vdc
12 Vdc
24 Vdc
STROMAUFNAHME
bei 10 psi
5
3
5
3
6
3
6
3
SICHERUNG/
SCHUTZSCHALTER*
10
7
10
7
10
7
10
7
EINSCHALTSTROM
20 (1.4)
20 (1.4)
10 (0.7)
10 (0.7)
20 (1.4)
20 (1.4)
10 (0.7)
10 (0.7)
RÜCKSTROM
40 (2.8)
40 (2.8)
25 (1.8)
25 (1.8)
40 (2.8)
40 (2.8)
25 (1.8)
25 (1.8)
NENNDRUCK psi (bar)
* Kundenseitig, im Lieferumfang nicht enthalten.

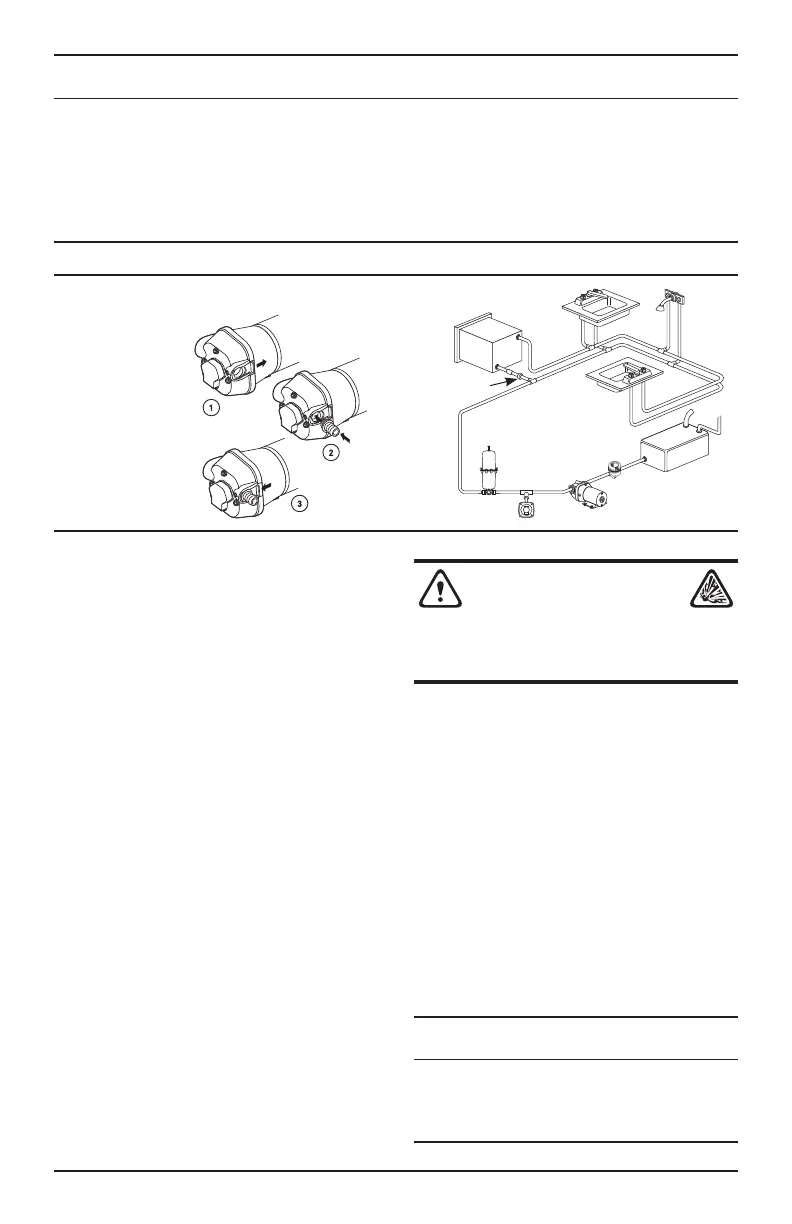

MONTAGE
• SCHNELLE; EINFACHE
INSTALLATION
• VIELSEITIGE EIN-
RASTANSCHLÜSSE
Clip zurück
schieben
Armatur
einstecken
Wassererhitzer
Rückschlagventil
Heißwas-
serleitung
Kaltwasser-
leitung
Tan-
kentlüftung
Wasservorratstank
Pumpgard™-Sieb
Druckspeicher
Druckregler für städtische
Wasserversorgung
Wasserdruckpumpe
Waschbecken
Dusche
Clip nach
vorn schieben
WARNUNG!
Explosionsgefahr! DO NOT PUMP
GASOLINE, SOLVENTS, THINNERS OR
OTHER FLAMMABLE LIQUIDS WITH A FLASH POINT BELOW
100°F (37.8°C). Doing so may result in an explosion which
could cause personal injury, death or property damage.
MONTAGE
Jabsco Pumpen sind selbstansaugend und können an einem trock-
nen Ort oberhalb oder unterhalb des Frischwassertanks installiert
werden. Bei einer vertikalen Montage sollte der Motor möglichst
oben aufliegen. Dadurch wird verhindert, dass im Falle eines
Lecks Wasser auf den Motor tropft. Platzieren Sie die Pumpe auf
einer festen Oberfläche und befestigen Sie sie mit vier Bef-
estigungsschrauben (nicht im Lieferumfang enthalten). Die
Gummimuffen nicht zu stark zusammendrücken, da diese als
Schwingungsdämpfer dienen.
SCHLAUCHVERBINDUNGEN
Wählen Sie zwei der mitgelieferten Anschlussadapter aus, die
zu Ihrem Rohrleitungssystem passen. Anstelle einer starren Ver-
rohrung ist ein flexibler Trinkwasserschlauch oder PEX-Schlauch an
der Pumpe zu empfehlen. Wenn Sie sich für eine starre Verrohrung
entscheiden, muss zwischen Rohr und Pumpe ein kurzes Stück
Schlauch montiert werden, um Geräusche und Schwingungen
zu dämpfen. An beiden Enden sollten Sie Schlauchschellen ver-
wenden, damit keine Luft in die Wasserleitung eindringen kann.
HINWEIS: Der Zulaufschlauch sollte verstärkt sein und einen ID von
mindestens 1/2” (13 mm) haben. Die Hauptverteilerleitung vom
Pumpenauslass sollte ebenfalls einen ID von 1/2” (13 mm) haben,
während die Abzweigung und die Zuleitungen zu den einzelnen
Verbrauchern mit mindestens 3/8” (10 mm) bemessen sein soll-
ten. Zwischen Pumpe und Tank ist ein Jabsco „Pumpgard
TM
“-Lei-
tungsfilter zu installieren, um Ablagerungen von der Pump und
dem System fernzuhalten. Der Frischwassertank muss entlüftet
werden. Vermeiden Sie jegliche Knicke oder Armaturen, die den
Durchfluss unnötig behindern könnten. Der Wasserhahn und die
“Pumpgard
TM
”-Siebe müssen regelmäßig gesäubert werden.
VERDRAHTUNG
An einer gut zugänglichen Stelle sollte ein Schalter installiert
werden, um die Spannungsversorgung der Pumpe zu steuern. Die
Pumpe sollte ausgeschaltet sein, wenn sie über längere Zeit nicht
benutzt wird oder der Tank leer ist.
Es empfiehlt sich, den Stromkreis mit einer Überstrom-Schutzvor-
richtung in der Plusleitung abzusichern. Die korrekte Bemessung
können Sie der Tabelle entnehmen. Der Pumpenstromkreis darf
durch keine anderen Verbraucher belastet werden. Der freie Leit-
er am Druckschalter ist positiv. Das schwarze Kabel vom Motor ist
negativ.
Wählen Sie den Drahtquerschnitt gemäß der Tabelle unten aus.
Die Gesamtlänge des Kabels bezieht sich auf die Strecke von der
Batterie zur Pumpe und zurück. In der Tabelle ist ein Spannungsab-
fall von 3 % mit eingerechnet. Im Zweifelsfall den nächstgrößeren
Drahtquerschnitt verwenden.
Gesamtlänge
in Fuß
12 Volt
24 Volt
0-20
(0-6 m)
#14 AWG
(2.5 mm²)
#16 AWG
(1.5 mm²)
20-35
(6-11 m)
#12 AWG
(4 mm²)
#14 AWG
(2.5 mm²)
35-55
(11-17 m)
#10 AWG
(6 mm²)
#12 AWG
(4 mm²)
