Pompes de système d’eau série PAR-MAX
FR
3 – 3.5 GPM (13.2 LPM)
4 – 4.3 GPM (16.3 LPM)
CARACTÉRISTIQUES
• Auto-amorçage jusqu’à 10 pieds. (3 m)
• Fonctionnement à sec sans dommages
• Débit régulier
• Quatre pistons, pompe à diaphragme
• Moteur puissant avec protection contre la surcharge thermique
• Orifices encliquetables
• Pressostat avec soufflet
• Conforme aux normes USCG 183.410 et EN ISO 8846 MARINE
(Protection contre l’allumage)
• Répond à la norme EN 50081-1 Compatibilité électromag-
nétique
SPÉCIFICATIONS
Corps de pompe Polypropylène rempli de verre
Conception de la pompe Diaphragme multi-chambres
Hauteur d’aspiration Auto-amorçage jusqu’à 10 pieds. (3 m)
Orifices Raccord cannelé 1/2” (13 mm) et
1/2”-14 MSPT (type QEST)
Moteur Aimant permanent
Poids d’expédition 4.5 lb (2.1 kg) série 31600
6.0 lb (2.8 kg) série 31620
MODÈLE
31600-0092
31600-0094
31600-0292
31600-0294
31620-0092
31620-0094
31620-0292
31620-0294
GPM/LPM
3.5/13.2
3.5/13.2
3.5/13.2
3.5/13.2
4.3/16.3
4.3/16.3
4.3/16.3
4.3/16.3
VOLTS
12 Vdc
24 Vdc
12 Vdc
24 Vdc
12 Vdc
24 Vdc
12 Vdc
24 Vdc
AMPERAGE
@ 10 psi
5
3
5
3
6
3
6
3
FUSIBLE/
DISJONCTEUR*
10
7
10
7
10
7
10
7
COMMUTATION
20 (1.4)
20 (1.4)
10 (0.7)
10 (0.7)
20 (1.4)
20 (1.4)
10 (0.7)
10 (0.7)
ANNULATION DE LA
COMMUTATION
40 (2.8)
40 (2.8)
25 (1.8)
25 (1.8)
40 (2.8)
40 (2.8)
25 (1.8)
25 (1.8)
NOMINAL psi (bar)
APPLICATIONS
Les pompes automatiques pour systèmes d’eau de Jabsco sont
conçues pour les bateaux autonomes et les véhicules de loisirs
équipés de systèmes d’eau à plusieurs appareils.
Le système fonctionne automatiquement. Lorsqu’un robinet est
ouvert, la pompe se met instantanément en marche pour fournir
un débit constant et régulier du réservoir au robinet. La fermeture
du robinet interrompt automatiquement le fonctionnement de la
pompe.

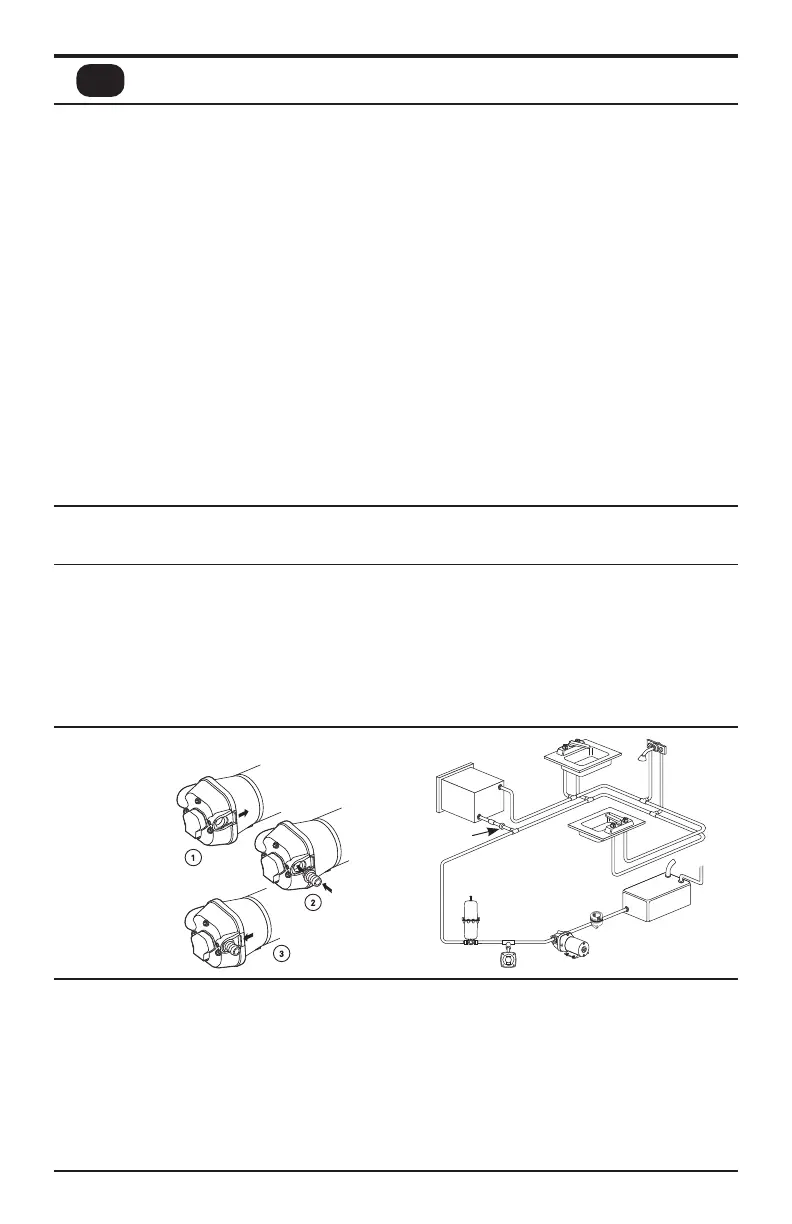

INSTALLATION
* Fourni par le client, non inclus dans la pompe.
• INSTALLATION
RAPIDE ET FACILE
• ORIFICES
ENCLIQUETABLES
UNIVERSELS
clip latéral
de retour
raccords
d’insert
Chauffe-eau
Clapet
anti-retour
Conduite
d’eau
chaude
Conduite
d’eau froide
Orifice de
remplissage
du
réservoir
Réservoir
d’alimentation
en eau
Réservoir
d’accumulation
Crépine
Pumpgard™
Régulateur de la pression
d’admission de l’eau de ville
Pompe à
eau sous
pression
Evier
Douche
clips latéraux
avant
MONTAGE
Les pompes Jabsco sont auto-amorçantes et peuvent être placées
au-dessus ou au-dessous de l’alimentation en eau douce dans un
endroit sec. Pour monter ces unités verticalement, il est préférable
de le faire avec le moteur sur le dessus. Cela empêchera l’eau de
couler sur le moteur en cas de fuite. Placez la pompe sur une
surface solide et fixez-la à l’aide des quatre vis de montage
(non fournies) en veillant à ne pas comprimer les bagues en
caoutchouc qui servent d’amortisseurs.
PLOMBERIE
Choisissez deux des adaptateurs de port fournis pour correspondre
à votre système de plomberie.
L’utilisation d’un tuyau flexible d’eau potable ou tuyau PEX est
recommandé au lieu d’une tuyauterie rigide au niveau de la
pompe. Si vous choisissez une tuyauterie rigide, prévoyez une
courte longueur de tuyau entre la tuyauterie et la pompe pour évit-
er le bruit et les vibrations. Utilisez des colliers de serrage aux deux
extrémités du tuyau pour éviter les fuites d’air.
