Exigences Électriques et D'Installation
IMPORTANT
Respectez tous les codes et les ordennances en vigueur.
Le client a la responsabilité de :
• Contacter un électricien-installateur.
• Vérier que l’installation électrique est adéquate et confor-
me avec le Code national de l’électricité, ANSI/ NFPA
70 (la plus récente édition*), ou les normes C22.1-94, Code
canadien de l’électricité, Partie 1 et C22.2 No.0-M91
(La plus récente édition**) de la CSA, ainsi que tous les
codes et les ordonnances de votre région.
• Si le code le permet et que vous utilisez un l de mise
à la terre distinct, il est recommandé de faire vérier le
chemin du l par un électricien.
• Ne pas mettre l’appareil à la terre sur une conduite de gaz.
• Consultez un électricien qualié si vous n’êtes pas
certain que la hotte est mise à la terre correctement.
• N’installez pas un fusible dans le circuit neutre ou le
circuit de mise à la terre.
IMPORTANT
• Conservez ces instructions an de pouvoir les remettre à
l’inspecteur-électricien.
• La hotte doit être câblée uniquement à l’aide de ls de
cuivre.
• Il faut raccorder la hotte directement à une boîte à
fusible ou à un disjoncteur par l’entremise d’une
canalisation électrique en métal.
• Le calibre de l doit être conforme aux exigences du
Code national de l’électricité, ANSI/NFPA 70 (La plus
récente édition*), ou les normes C22.1-94, Code
canadien de l’électricité, Partie 1 et C22.2 0-M91 (La
plus récente édition**) de la CSA, ainsi que tous les
codes et les ordonnances de votre région.
• Il faut prévoir un connecteur de canalisation approuvé
par l’UL ou la CSA à chaque extrémité de la canalisation
d’alimentation (À la hotte et à la boîte de jonction).
Vous pouvez obtenir un exemplaire des normes indiquées en vous adressant à:
* La National Fire Protection Association, Batterymarch Park Quincy, Massachusetts, 02269
** La CSA International, 8501 East Pleasant Valley Road, Cleveland, Ohio, 44131-5575
AVANT D’INSTALLER LA HOTTE
1 Pour assurer la ventilation la plus ecace possible,installez la
conduite en ligne droite ou avec le moins decoudes possibles.
1 I ATTENTION La sortie de la conduite de ventilation
doit donner sur l’extérieur.
2 Deux personnes sont nécessaires pour eectuer l’installation.
3 La quincaillerie fournie permet de xer la hotte à la plupart des
murs et des plafonds; consultez un installateur qualié pour
vous assurer que la quincaillerie fournie est adaptée à votre
type de mur ou d’armoire.
4 N’utilisez pas de conduit exible.
5 Dans le cas des endroits sujets aux TEMPÉRATURES
FROIDES, il faut installer un clapet de contre-tirage
supplémentaire an de minimiser le retour d’air froid et
un isolant thermique non métallique an de minimiser la
conduction de la température extérieur dans le conduit. Il faut
placer le clapet du côté de l’air froid de l’isolant thermique.
L’isolant doit être placé le plus près possible de l’endroit où le
conduit entre dans la partie chauée de la maison.
6 Air d’appoint : Le code du bâtiment de votre région peut
exiger l’utilisation d’un système d’air d’appoint si vous utilisez
un système de ventilation à conduit dont le mouvement d’air
dépasse un certain nombre de CFM. Le nombre de pi3/min
varie d’une région à l’autre. Consultez un professionnel de
CVC pour connaître les exigences précises de votre région.

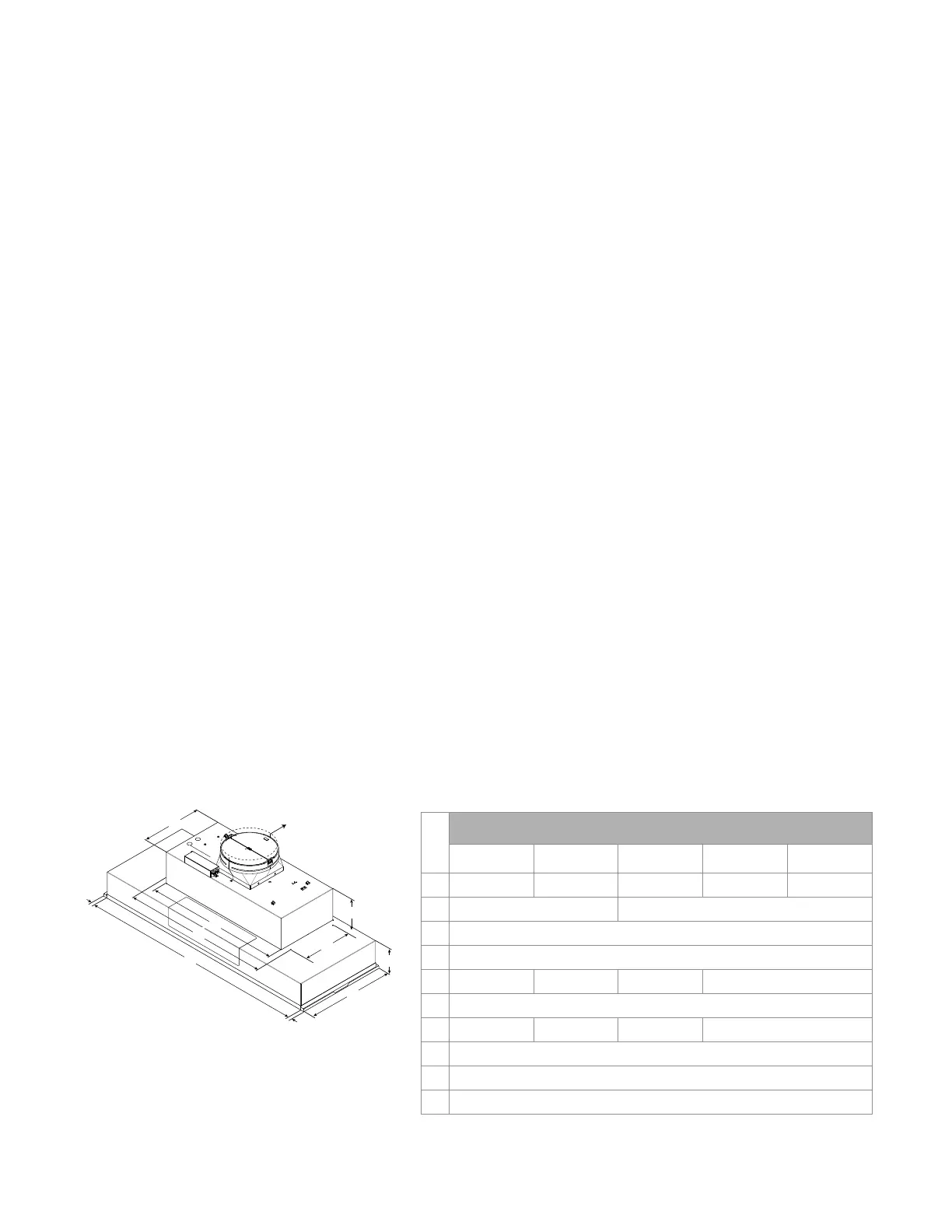

Dimensions du Produit
A
G
E
F
I
D
C
B
H
J
J
Modelès
PINSV628SS PINSV134SS PINTR628SS PINTR634SS PINTR146SS
A
28½” (71.9 c m) 34½” (87.6 cm) 28½” (71.9 c m) 34½” (87 .6 cm) 46½” (117.8 cm)
B
15
3
/
4
” (39.9 cm) 18” (45.7 cm)
C
5
7
⁄16” (13.8 cm)
D
6
1
⁄2” (16.4 cm)
E
22" (56 cm) 27
9
⁄16” (70 cm) 22" (56 cm) 27
9
⁄16” (70 cm)
F
12
3
⁄8” (31.4 cm)
G
24"
5
/
16
(61.8 cm) 29
13
⁄16” (75.7 cm) 24"
5
/
16
(61.8 cm) 29
13
⁄16” (75.7 cm)
H
10
1
⁄
16
” (25.6 cm)
I
10” (25.4 cm)
J
3
⁄4” (1.9 cm)
