★ All voltages are measured with a 10MΩ/V DC electronic voltmeter.
★ Components having special characteristics are marked
⚠
and must be replaced
with parts having specifications equal to those originally installed.
★ Schematic diagram is subject to change without notice.
●電圧は、内部抵抗 10MΩの電圧計で測定したものです。
●⚠印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
●本回路図は標準回路図です。改良のため予告なく変更することがございます。
A
1
2
3
4
5
6
7
8
9
10
BCDEFGH I JK
L MN
43

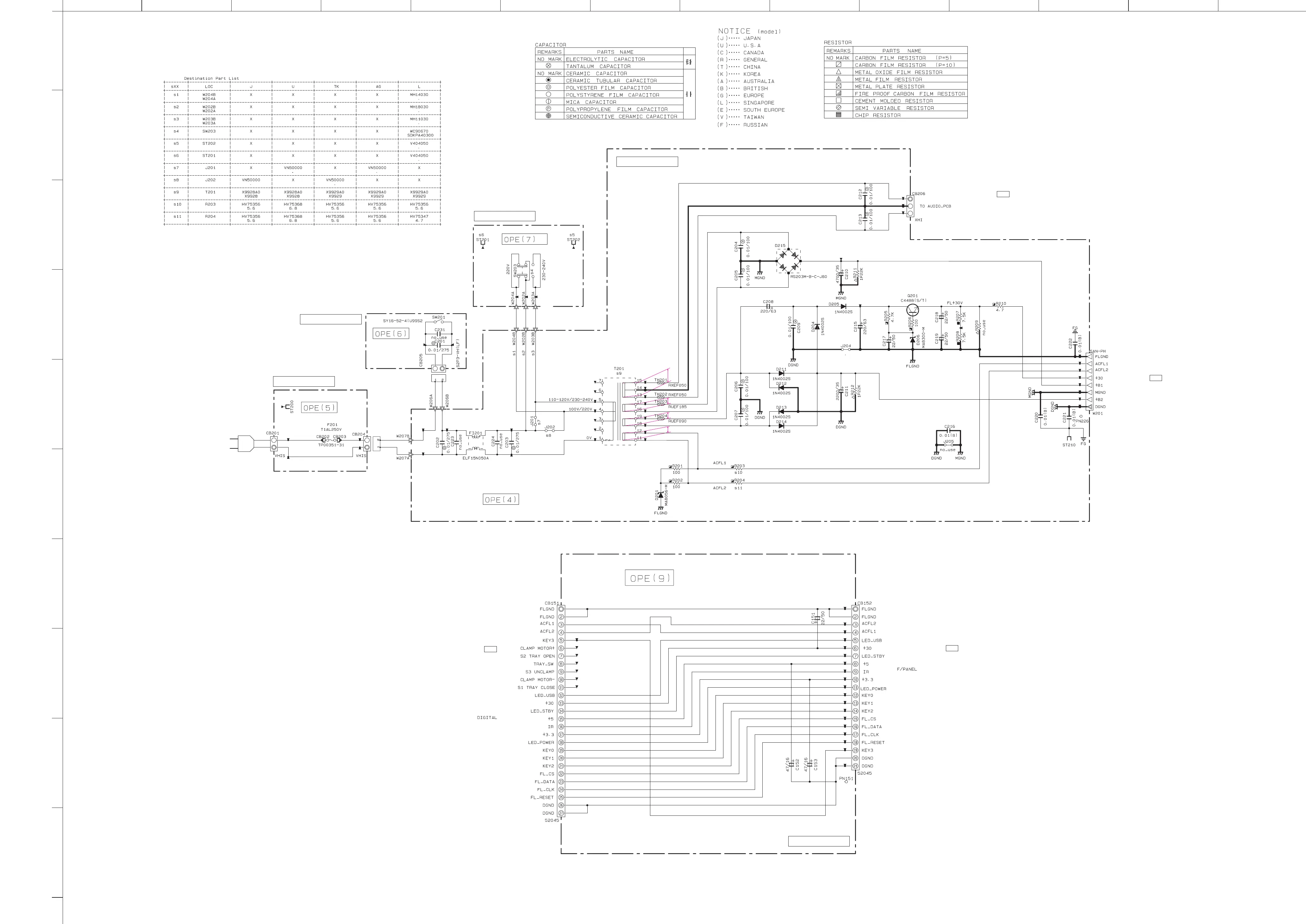

OPERATION 2/2
CD-1330
CB151
CB152
W201
CB206
W202A
W203A
W204A
W202B
CB205
W207B
CB204
CB201
W207A
W206B
W206A
W203B
W204B
0
29.6
10.0
29.6
20.0
20.0
39.1
20.0
10.0
20.0
10.0
0
10.0
5.4
0
0
30.3
31.0
39.1
31.0
0
10.0
10.0
AC
27.4
AC15.9
AC16.1
AC4.6
OPERATION (7)
OPERATION (6)
OPERATION (5)
OPERATION (9)
OPERATION (4)
ON/STANDBY OFF
POWER
TRANSFORMER
VOLTAGE
SELECTOR
AC IN
L model
to OPERATION (1)_CB101
Page 42
A2
to DIGITAL (1)_CB303
Page 40
M4
to DIGITAL (1)_CB300
Page 40
B5
to OPERATION (3)_CB1
Page 42
G10
