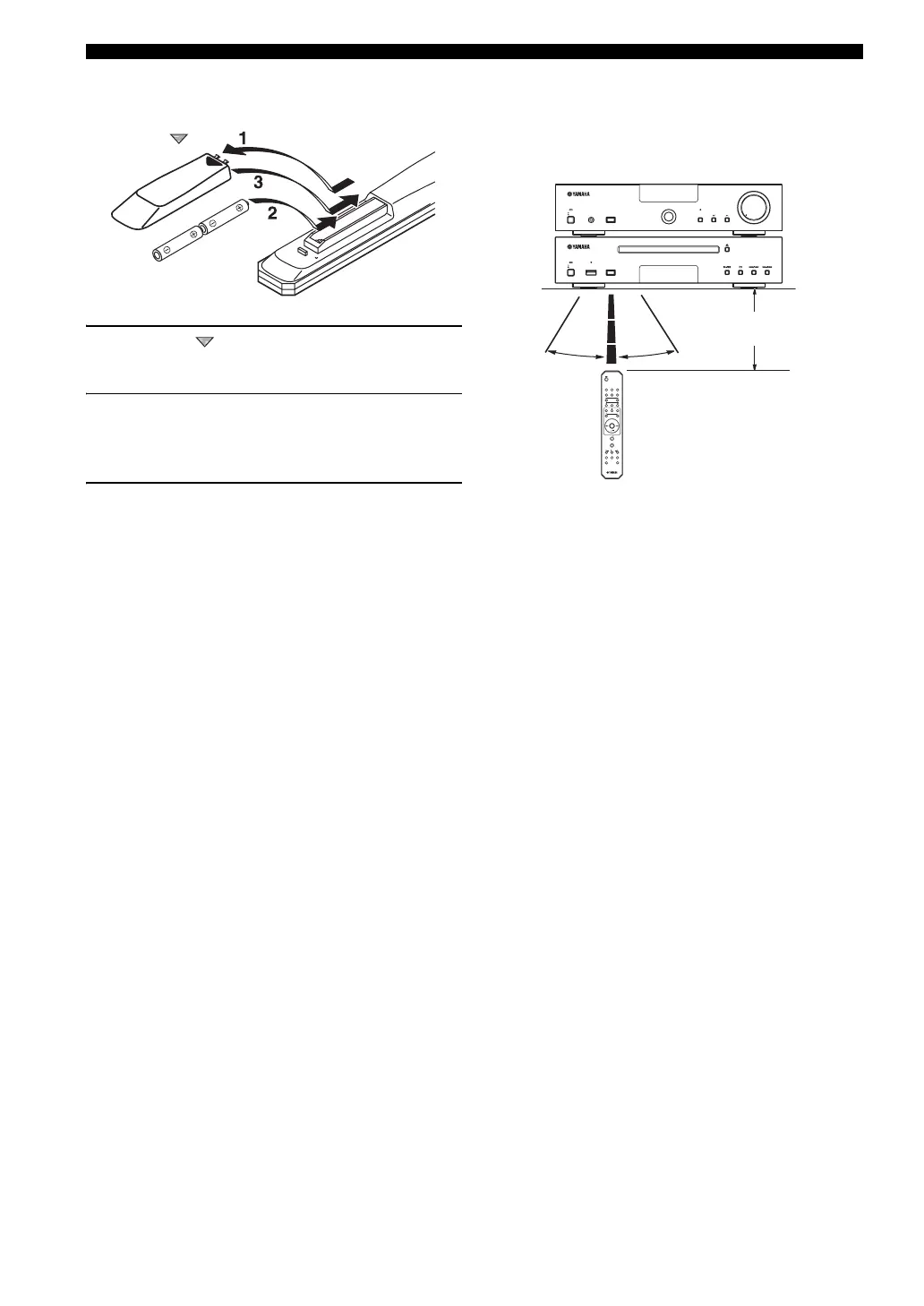

Yamaha CD-1330 - Page 12

12
CD-1330
CD-1330
Use a clip or the like to ground
the unit.
クリップ 等 で アースしてください 。
Clip
クリップ
Terminal side
端子面
17 mm
(0.67")
Loader mechanism unit
ローダーメカユニット
OPERATION (3) P.C.B.
DIGITAL (1) P.C.B.
CB1
CB602
CB603
CB601
CB301
78
6
6
7
8
Fig. 2
3. Removal of OPERATION (3) P.C.B.
a. Remove 4 screws (
➅
) and 2 screws (
➆
). (Fig. 2)
b. Remove CB1. (Fig. 2)
c. Pull up the OPERATION (3) P.C.B.. (Fig. 2)
d. Remove CB301. (Fig. 2)
4. Removal of Loader Mechanism Unit
a. Remove 4 screws (
➇
). (Fig. 2)
b. Remove CB602 and CB603. (Fig. 2)
c. Remove CB601 and ground the terminal face of the
flexible flat cable with a clip or the like. (Fig. 2)
d. Remove the loader mechanism unit. (Fig. 2)
2. OPERATION（3）P.C.B. の外し方
a. ⑥のネジ 4 本、⑦のネジ 2本を外します。（Fig.2）
b. CB1 を外します。（Fig.2）
c. OPERATION（3）P.C.B.を持ち上げます。（Fig.2）
d. CB301 を外します。（Fig.2）
4.ローダーメカユニットの外し方
a. ⑧のネジ 4 本を外します。（Fig.2）
b. CB602、CB603 を外します。（Fig.2）
c. CB601 を外し、カード電線の端子面をクリップ等で
アースします。（Fig.2）
d. ローダーメカユニットを取り外します。（Fig.2）
