DBR10/DBR12/DBR15

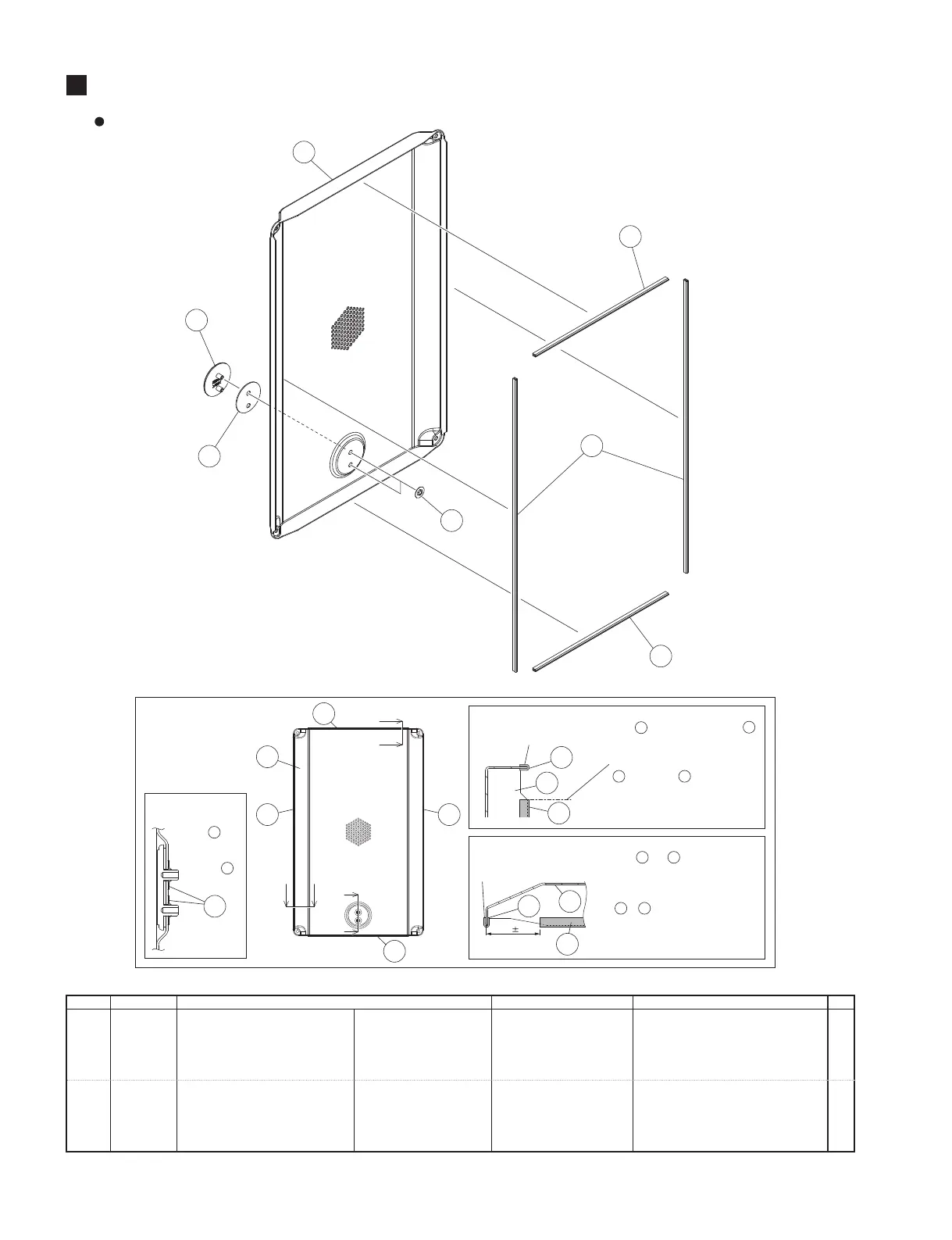

GRILLE ASSEMBLY
（グリル 組 立 ）
A
BB'
C
C'
A'
の角に合わせて を貼り付けること。
(左右2ヶ所）
反対側端からの貼り付けでも可とする。
Paste aligning with the corner of .
(2 places)
Pasting from the opposite side is also
allowed.
[
[
Paste as shown in the figure.
（図のように 貼り付 けること。）
Cross section A-A'
（断面A-A'）
Cross section B-B'
（断面B-B'）
Cross section C-C'
（断面C-C'）
に を図のように 貼り付 けること。
(上下2ヶ所）
反対側からの貼り付けでも可とする。
Paste onto as shown in the figure.
(top and bottom)
Pasting from the opposite side is also
allowed.
図のように
を取り付けること。
,QVWDOO
DV
VKRZQLQWKH
ILJXUH
50
10
40
10
40
10
50
10
Paste as shown in the figure.
（図のように 貼り付 けること。）
30 㻌㻌3
60
60
DBR10
GRILLE 10 ASSEMBLY
グリル１０組立
DBR10
＊
ZH458700 GRILLE 10 ASSEMBLY
グリル１０組立
10 -- METAL GRILLE 10
メタルＧ１０塗装品
(ZH16570)
20 -- EMBLEM STAMPED S
エンブレムスタンプ小
(ZH84380)
30 -- CUSHION EMBLEM S
クッションＥＭＢ Ｓ
(ZH84420)
40 -- CUSHION
クッション
(ZM44750) 2
50 -- CUSHION
クッション
(ZK56020) 2
60 -- PUSH NUT M5
プッシュナット
(WY83310) 2
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY
*
: New Parts
To Next Page
