B-3. Baffl e 12 Assembly/Baffl e 15 Assembly
(Time required: About 4 minutes)
B-3-1 Remove the grille 12 assembly/grille 15 assembly.
(See procedure B-1.)
B-3-2
Remove the loud speaker (woofer). (See procedure B-2.)
B-3-3 DBR12 :
Remove the fourteen (14) screws marked [200A]. The
baffl e 12 assembly can then be removed.
(Fig. B-5, Fig. B-6)
DBR15 :
Remove the sixteen (16) screws marked [200B]. The
baffl e 15 assembly can then be removed.
(Fig. B-5, Fig. B-6)
* When installing the baffle 12 assembly/baffle 15
assembly, fi rst tighten the ten (10)/twelve (12) priority
screws in order as shown in Fig. B-6.
B-3-4 Disconnect the connectors of the LF 12 connector
assembly/LF 15 connector assembly (red/black), HF 12
connector assembly/HF 15 connector assembly (yellow/
blue) from the amp assembly 12/amp assembly 15.
(Fig. B-5, Photo B-1)
* Take care not to open the baffle 12 assembly/baffle
15 assembly
too wide or these connector assemblies
may be damaged. (Fig. B-5, Photo B-1)
/)&211(&725
$66(0%/<5('
（WC 組立 LF12 束線赤（＋））
/)&211(&725$66(0%/<%/$&.²
（WC 組立 LF12 束線黒（−））
/)&211(&725$66(0%/<5('
（WC 組立 LF15 束線赤（＋））
/)&211(&725
$66(0%/<%/$&.²
（WC 組立 LF15 束線黒（−））
/28'63($.(5:22)(5
（スピーカ（ウーファー））
O'%5O'%5

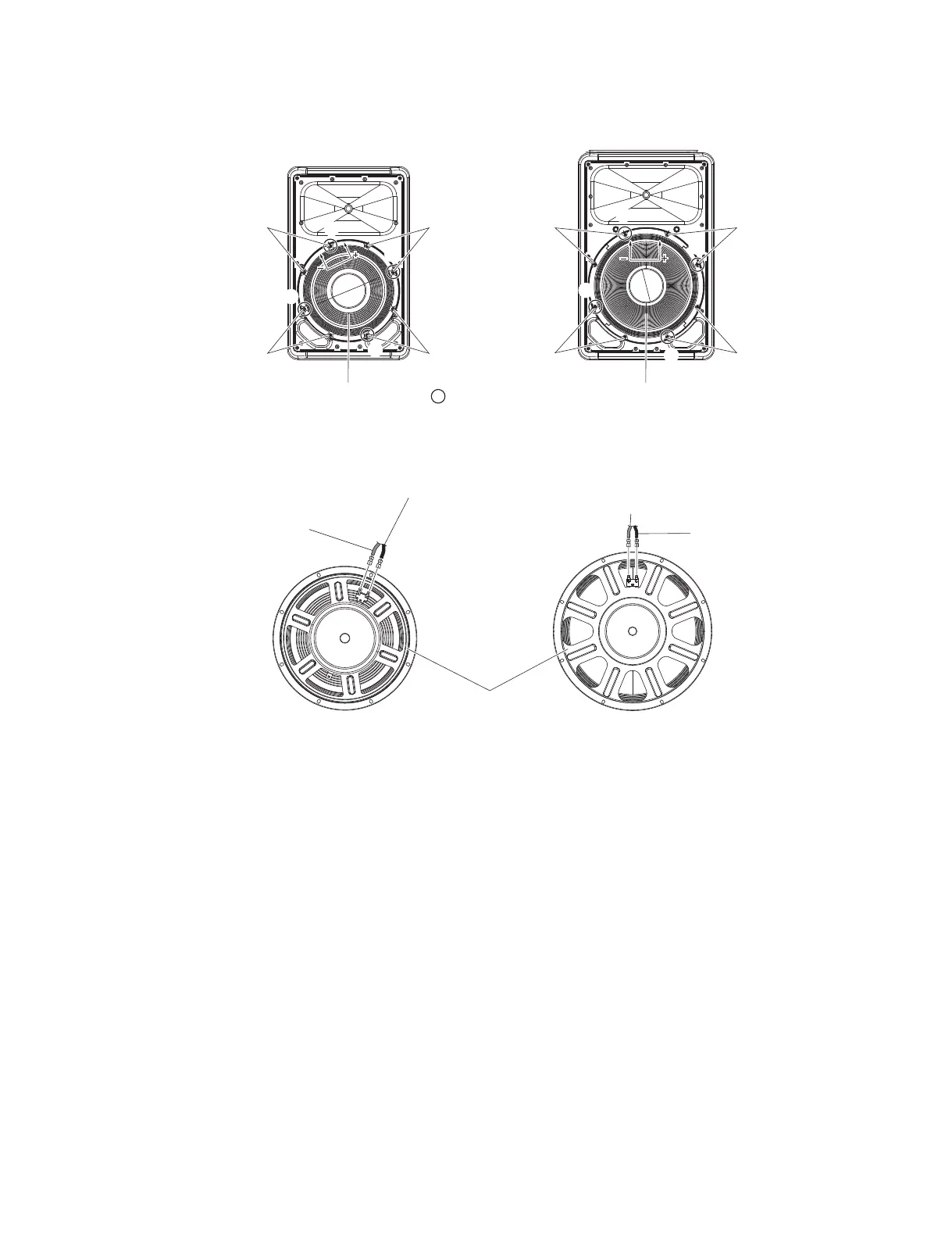

Fig. B-3
（図B-3）
Fig. B-4
（図B-4）
B-3. バッフル12組立/バッフル15組立

（所要時間：約4分）
B-3-1 グリル12組立/グリル15組立を外します。
 （B-1項参照）
B-3-2 スピーカ（ウーファー）を外します。（B-2項参照）
B-3-3 DBR12:
 [200A]のネジ14本を外して、バッフル12組立を外
します。（図B-5、図B-6）
 DBR15:
 [200B]のネジ16本を外して、バッフル15組立を外
します。（図B-5、図B-6）
 ※ バッフル12組立/バッフル15組立を取り付けるときは、
優先ネジ10本/12本を図に示す順番で先に締めてくださ
い。（図B-6）
B-3-4 アンプ組立12/アンプ組立15からWC組立LF12束線
/WC組 立LF15束 線（赤／黒）、WC組 立HF12/WC
組立HF15束線（黄／青）のコネクターを外します。
（図B-5、写真B-1）
 ※ バッフル12組立/バッフル15組立を開きすぎて、これら
の束線を傷めないように注意してください。
  （図B-5、写真B-1）
>@ >@
>@ >@
>@
>@
>@
>@
/28'63($.(5:22)(5
（スピーカ（ウーファー））
/28'63($.(5:22)(5
（スピーカ（ウーファー））
35,25,7<6&5(:
（優先ネジ）
O'%5O'%5
