Yamaha DBR15 - Grille Assembly （グリル組立; Dbr10

18
DBR10/DBR12/DBR15

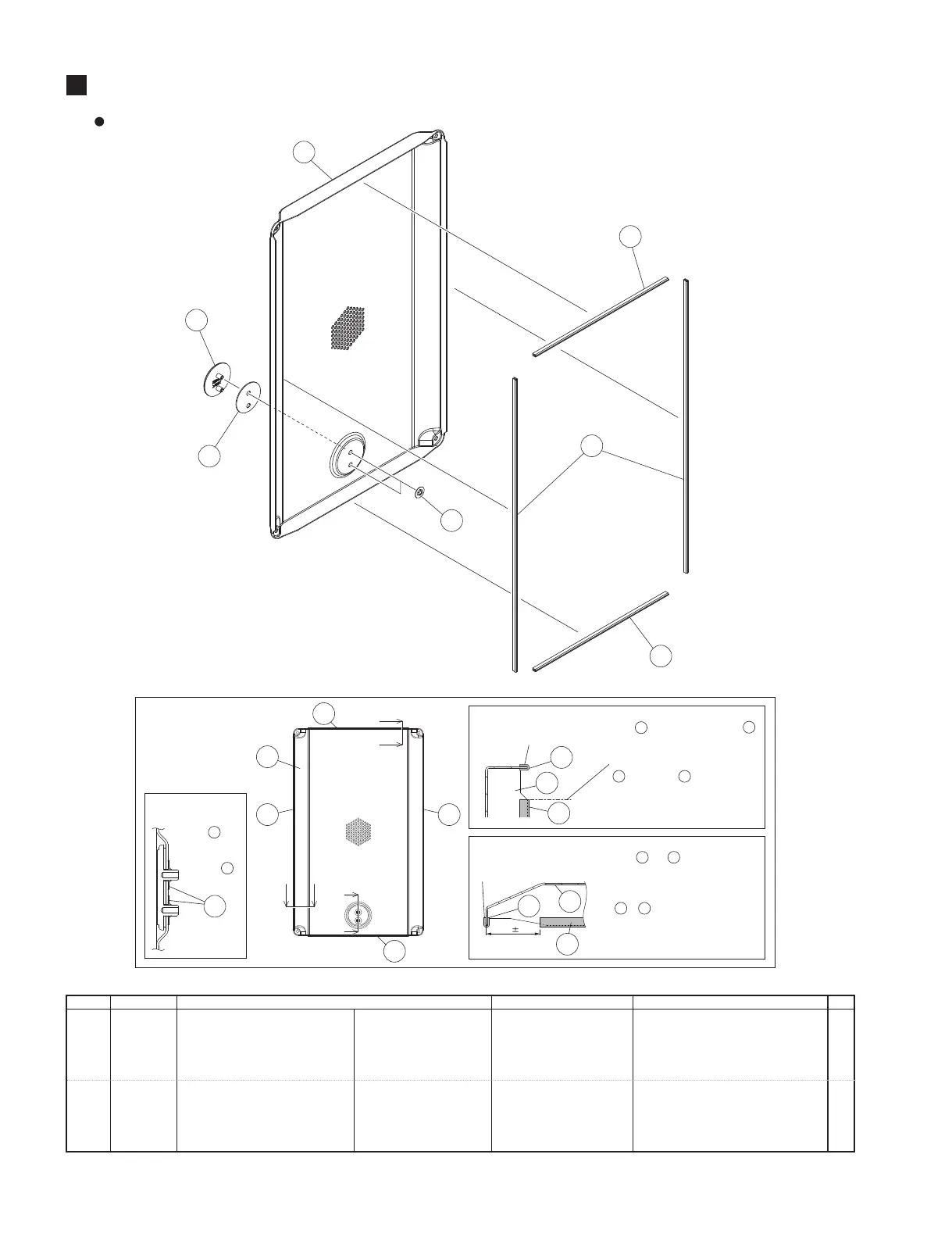

GRILLE ASSEMBLY
（グリル 組 立 ）
A
BB'
C
C'
A'
の角に合わせて を貼り付けること。
(左右2ヶ所）
反対側端からの貼り付けでも可とする。
Paste aligning with the corner of .
(2 places)
Pasting from the opposite side is also
allowed.
[

[






Paste as shown in the figure.
（図のように 貼り付 けること。）
Cross section A-A'
（断面A-A'）
Cross section B-B'
（断面B-B'）
Cross section C-C'
（断面C-C'）
に を図のように 貼り付 けること。
(上下2ヶ所）
反対側からの貼り付けでも可とする。
Paste onto as shown in the figure.
(top and bottom)
Pasting from the opposite side is also
allowed.
図のように 
を取り付けること。
,QVWDOO
DV
VKRZQLQWKH
ILJXUH
50
10
40
10
40
10
50
10
Paste as shown in the figure.
（図のように 貼り付 けること。）
30 㻌㻌3
60
60











DBR10
GRILLE 10 ASSEMBLY
グリル１０組立
DBR10
＊
ZH458700 GRILLE 10 ASSEMBLY
グリル１０組立
10 -- METAL GRILLE 10
メタルＧ１０塗装品
(ZH16570)
20 -- EMBLEM STAMPED S
エンブレムスタンプ小
(ZH84380)
30 -- CUSHION EMBLEM S
クッションＥＭＢ Ｓ
(ZH84420)
40 -- CUSHION
クッション
(ZM44750) 2
50 -- CUSHION
クッション
(ZK56020) 2
60 -- PUSH NUT M5
プッシュナット
(WY83310) 2
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY
*
: New Parts
