Yamaha DBR15 - Dbr15

20
DBR10/DBR12/DBR15

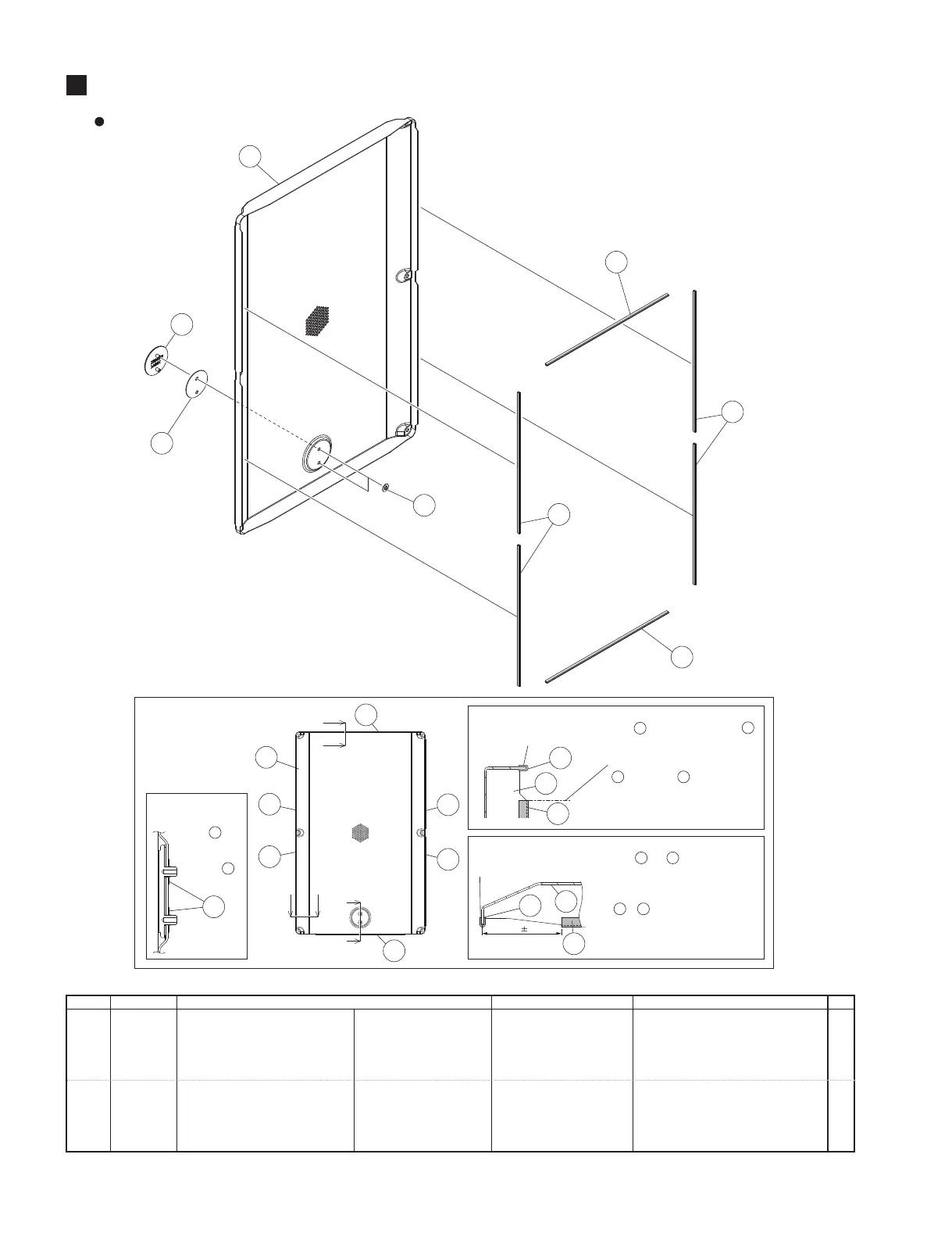

GRILLE ASSEMBLY
（グリル 組 立 ）
A
C
C'
A'
㻌
BB'


[
[






Cross section C-C'
（断面C-C'）
図のように 
を取り付けること。
,QVWDOO
DV
VKRZQLQWKH
ILJXUH
63 㻌㻌3
60
60
の角に合わせて を貼り付けること。
(左右2ヶ所）
反対側端からの貼り付けでも可とする。
Paste aligning with the corner of .
(2 places)
Pasting from the opposite side is also
allowed.
Paste as shown in the figure.
（図のように 貼り付 けること。）
Cross section A-A'
（断面A-A'）
Cross section B-B'
（断面B-B'）
に を図のように 貼り付 けること。
(上下2ヶ所）
反対側からの貼り付けでも可とする。
Paste onto as shown in the figure.
(top and bottom)
Pasting from the opposite side is also
allowed.
50
10
40
10
40
10
50
10
Paste as shown in the figure.
（図のように 貼り付 けること。）














DBR15
GRILLE 15 ASSEMBLY
グリル１５組立
DBR15
＊
ZH458900 GRILLE 15 ASSEMBLY
グリル１５組立
10 -- METAL GRILLE 15
メタルＧ１５塗装品
(ZH16660)
20 -- EMBLEM STAMPED L
エンブレムスタンプ大
(ZH84390)
30 -- CUSHION EMBLEM L
クッションＥＭＢ Ｌ
(ZH84430)
40 -- CUSHION
クッション
(ZK56060) 2
50 -- CUSHION
クッション
(ZK56060) 4
60 -- PUSH NUT M5
プッシュナット
(WY83310) 2
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY
*
: New Parts
