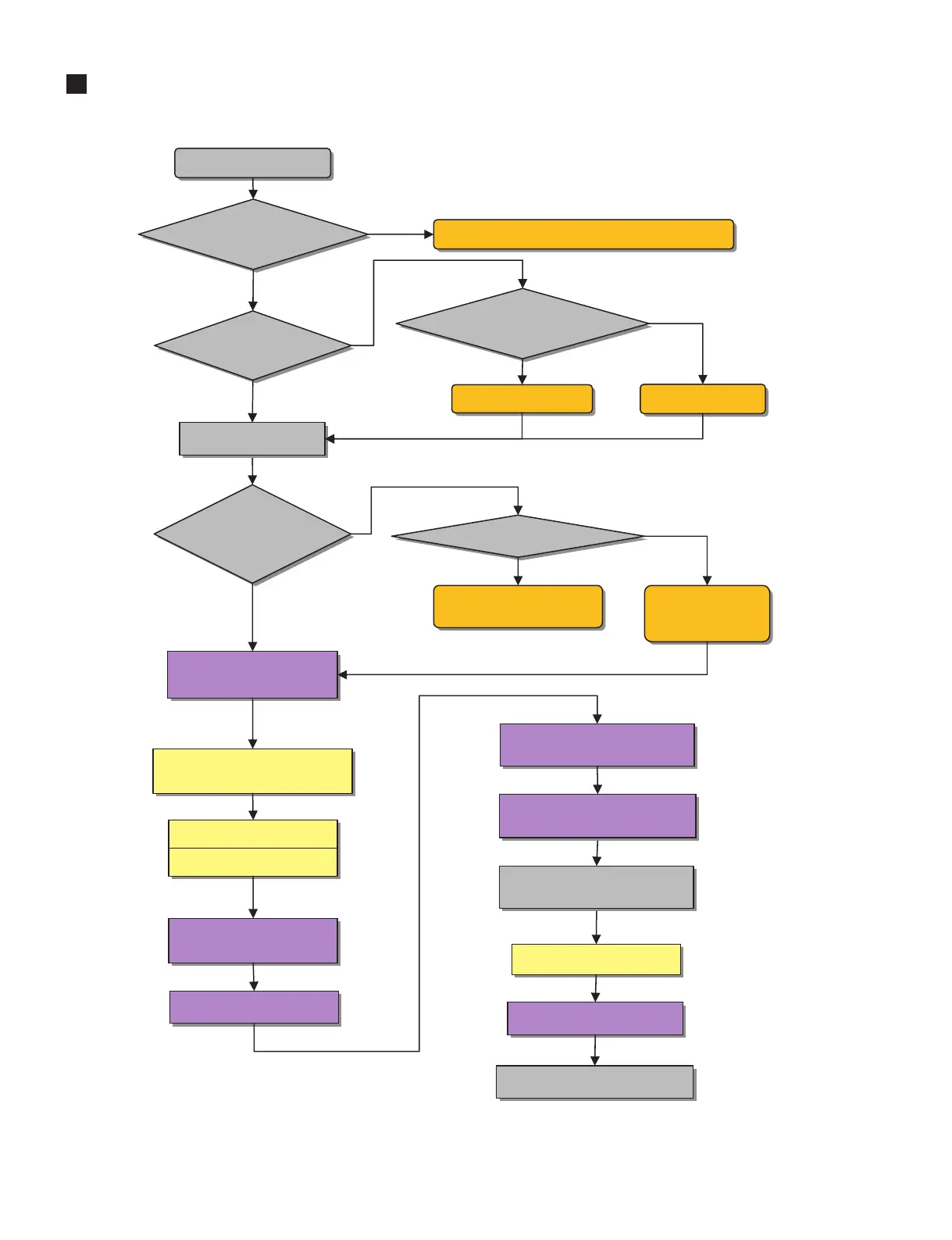

起動シーケンス
デバッグモードへ
ダイアグモードへ
UART-0
接続状態？
YES
NO
デバッグモード起動用
SWオン？
［POWERLED］点灯
［PROTECTIONLED］点灯
DSP初期化（リセット解 除 ）
（/DSP-RES）
ADCパワーダウン解除
（/AD-PDWN）
DSPブート・初期化処理
DSPミュート処理
AMPENABLE
（AMP-ENA）
DSPミュート解 除 
NO
YES
DACミュート解除
ADCパワーダウン解除から
100msec待つ
LINE出力ミュート解 除
（LINE-MUTE）
［PROTECTIONLED］消灯
モデル番号が
設定されてない？
NO
ダイアグモードか？
YES
DBR15として
起動する

NO
YES
内部情報初期化
音声出力開始
フラッシュ書 換 モード
起動スイッチオン？
NO
YES
パワーオン（リセット）
フラッシュ書 換 モードへ（内蔵ROMBootLoader）
モデル番号設定モードへ
