17
DVD-E600
DVD-E600
C

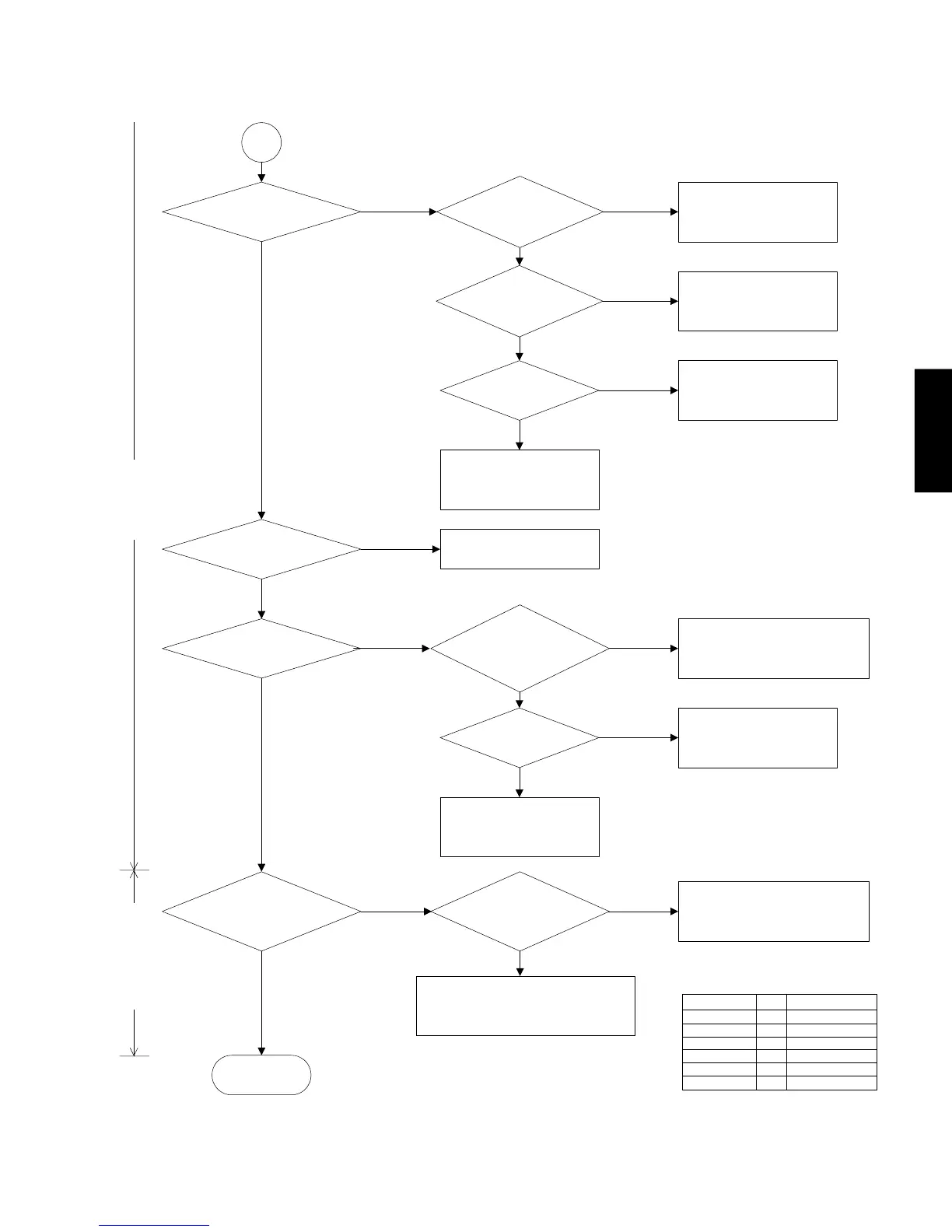

トラックONはOKか ?
No
信号TRSO
(MT1379BEの13ピン)は
正常か
?
光ピックアップとBA5954の間
の接続をチェックする
MT1379BEの13ピンと
BA5954の26ピン間の接続を
チェックする
No
No
Yes
信号TEO
(MT1336Eの21ピン)は
正常か
?
MT1336Eとその周辺回路を
チェックする
Yes
信号T+
（TP3）とT-（TP14）
は正常か
?
No
Yes
Yes
ディスクはスタンバイ状態か ? RF信号をチェックする
No
オーディオ信号は正常か ?
No
出力信号は正しいか ?
フィルター、アンプ、
ミュートなどの回路を
チェックする
AKM4382Aとその周辺回路を
チェックする
No
No
Yes
AKM4382A
が正しいデータを
受信するか
?
MT1379BEとAKM4382A間の接続を
チェックする
Yes
Yes
リモコン受光ユニット、
FLディスプレー、キー
機能はOKか
?
No
No
GP1UM271XK,
uPD16312GBとMT1379BEとの 
通信はOKか
?
MT1379BEとuPD16312GB間の
接続とその周辺回路をチェックする
Yes
リモコンをチェックす。
KEYマトリックスをチェックする
FLディスプレーの接続をチェックする
Yes
終了
Yes
BA5954とその周辺回路を
チェックする
Board Ref Name
OPERATION IC1 uPD16312GB
OPERATION U1 GP1UM271XK
MONO 7602 MT1336E
MONO 7603 BA5954
MONO 7606 MT1379BE
MONO 7615 AKM4382A
MONO BoardOPERATION Board
