Fig. 2
■ DISASSEMBLY PROCEDURES/分解手順
（番号順に部品を取り外してください。）
AC電源コンセントから、電源コードを抜いてください。
1. トップカバーの外し方
a. ①のネジ4本、②のネジ4本を外します。（Fig.1）
b. トップカバーを後方へスライドさせ、取り外します。
(Remove parts in the order as numbered.)
Disconnect the power cable from the AC outlet.
1. Removal of Top Cover
a. Remove 4 screws (1), 4 screws (2) in Fig. 1.
b. Slide the Top Cover rearward to remove it.
4. Removal of OPERATION (2) P.C.B.
a. Remove 2 screws (7) in Fig. 4.
b. Remove a connectors (
1712, CB7, CB8, CB11 ) in Fig. 3.
c. Remove the OPERATION (2) P.C.B.
5. Removal of VIDEO P.C.B. (B, G, E models only)
a. Remove 4 screws (8) in Fig. 4.
b. Remove the VIDEO P.C.B.
6. Removal of MONO P.C.B.
a. Remove 5 (U, C, R, K, A, L models) / 4 (B, G, E models)
screws (9) in Fig. 4.
b. Remove 2 screws (0) in Fig. 5.
c. Remove a connector (1601) in Fig. 5.
d. Remove the MONO P.C.B.
4. OPERATION(2)P.C.B.の外し方
a. ⑦のネジ2本を外します。（Fig.4）
b. コネクター
1712、CB7、CB8、CB11 を外します。（Fig.3）
c. OPERATION(2)P.C.B.を取り外します。
5. VIDEOP.C.B.の外し方
a. ⑧のネジ4本を外します。（Fig.4）
b. VIDEOP.C.Bを取り外します。
6. MONOP.C.B.の外し方
a. ⑨のネジ4本を外します。（Fig.4）
b. ⑩のネジ2本を外します。（Fig.5）
c. コネクター
1601 を外します。（Fig.5）
d. MONOP.C.B.を取り外します。
2. OPERATION(3)P.C.B.、DVDメカユニットの外
し方
a. ③のネジ2本を外します。（Fig.2）
b. コネクターCB13、CB14を外します。（Fig.2）
c. OPERATION(3)P.C.B.を取り外します。
d. ④のネジ4本を外します。（Fig.2）
e. コネクターCB12を外します。（Fig.3）
f. DVDメカユニットを持ち上げながら後方へ取り外しま
す。
3. フロントパネルユニットの外し方
a. ⑤のネジ2本、⑥のネジ2本を外します。（Fig.2）
b. コネクターCB5、0203、1608、1622を外します。
（Fig.3）
c. パネル両サイドのフックを外して、フロントパネルユ
ニットを前方に引き出します。
2. Removal of OPERATION (3) P.C.B. and DVD
Mechanism Unit
a. Remove 2 screws (3) in Fig. 2.
b. Remove a connectors (CB13, CB14) in Fig. 2.
c. Remove the OPERATION (3) P.C.B.
d. Remove 4 screws (4) in Fig. 2.
e. Remove a connector (CB12) in Fig. 3.
f. Remove the DVD Mechanism Unit back ward.
3. Removal of Front Panel Unit
a. Remove 2 screws (5), 2 screws (6) in Fig. 2.
b. Remove a connectors (
CB5, 0203, 1608, 1622 ) in Fig. 3.
c. Release 2 hooks and remove the Front Panel Unit by
pulling it forward.
1
1
2
2
Top Cover

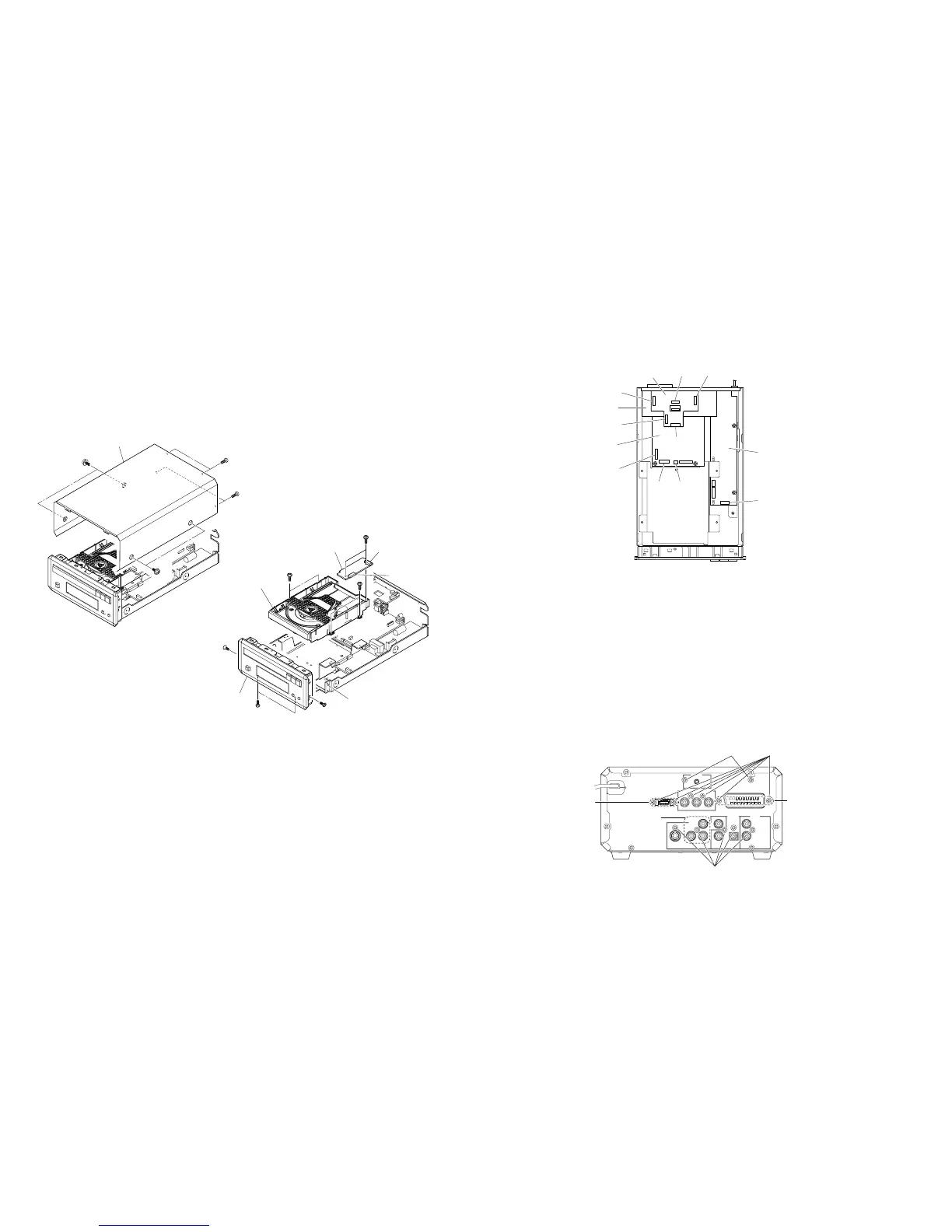

Fig. 1
OPERATION (2) P.C.B.
POWER SUPPLY UNIT
MONO P.C.B.
VIDEO P.C.B.
CB8
CB7
CB11
CB12
0203
1712
1608 1622
CB5
Fig. 3
78
9
B, G, E models only
U, C, R, K, A, L
models only
J model only
Fig. 4
