■ DISASSEMBLY PROCEDURES/分解手順
1. Removal of Top Cover
Remove 4 screws ( q ) and 4 screw
( w
)
in Fig. 1.
2. Removal of Front Panel
a. Remove 2 connectors (CB6, CB602) in Fig. 2.
b. Remove 2 screws
( e )
and 2 screws
( r )
in Fig. 1
.
c. Detach the 2 hooks in Fig. 1 and then pull the Front
Panel forward.
3. Removal of MD Recorder Unit
a. Remove 1 connector (CB1) in Fig. 2.
b. Remove 4 screws ( t ) in Fig. 1.
c. Remove the MD Recorder Unit.
1. トップカバーの外し方
qのネジ4本とwのネジ4本を外します。(Fig.1)
2.フロントパネルの外し方
a. コネクターを2ヶ所(CB6,CB602)を外します。(Fig.2)
b. eのネジ2本とrのネジ2本を外します。(Fig.1)
c. パネル両サイドのフックを外して、フロントパネルを
引き出します。
3. MDレコーダーユニットの外し方
a. コネクターを1ヶ所(CB1)を外します。(Fig.2)
b. tのネジ4本を外します。(Fig.1)
c. MDレコーダーユニットを取り外します。
Remove parts in disassembly order as numbered.
(番号順に取り外しを行ってください。)

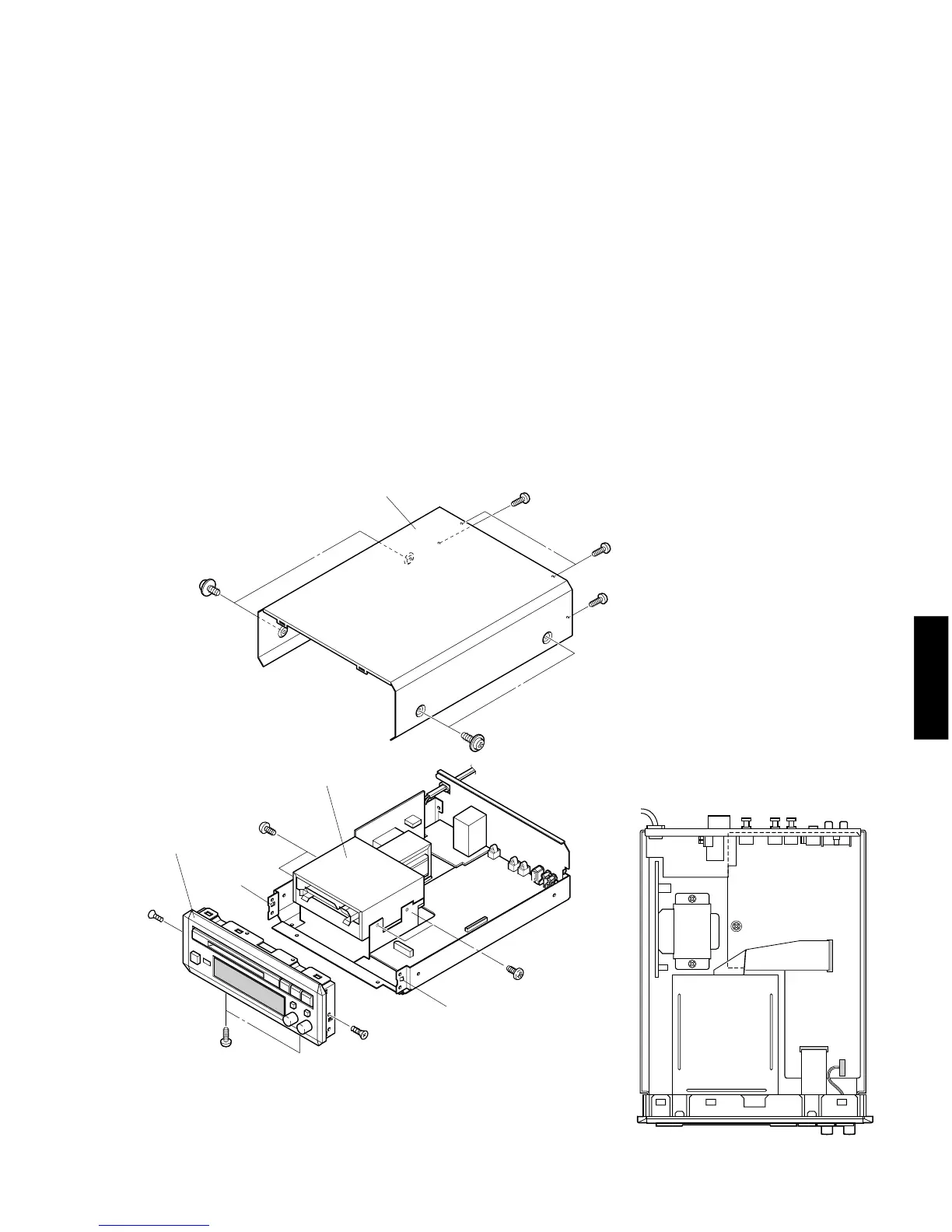

Fig. 1
Fig. 2
q
q
w
w
w
t
t
e
e
r
Hook
Hook
Top Cover
Front Panel
MD Recorder Unit
フック
フック
MDレコーダーユニット
フロントパネル
トップカバー
