Yamaha MS300 - Panel Posterior

22

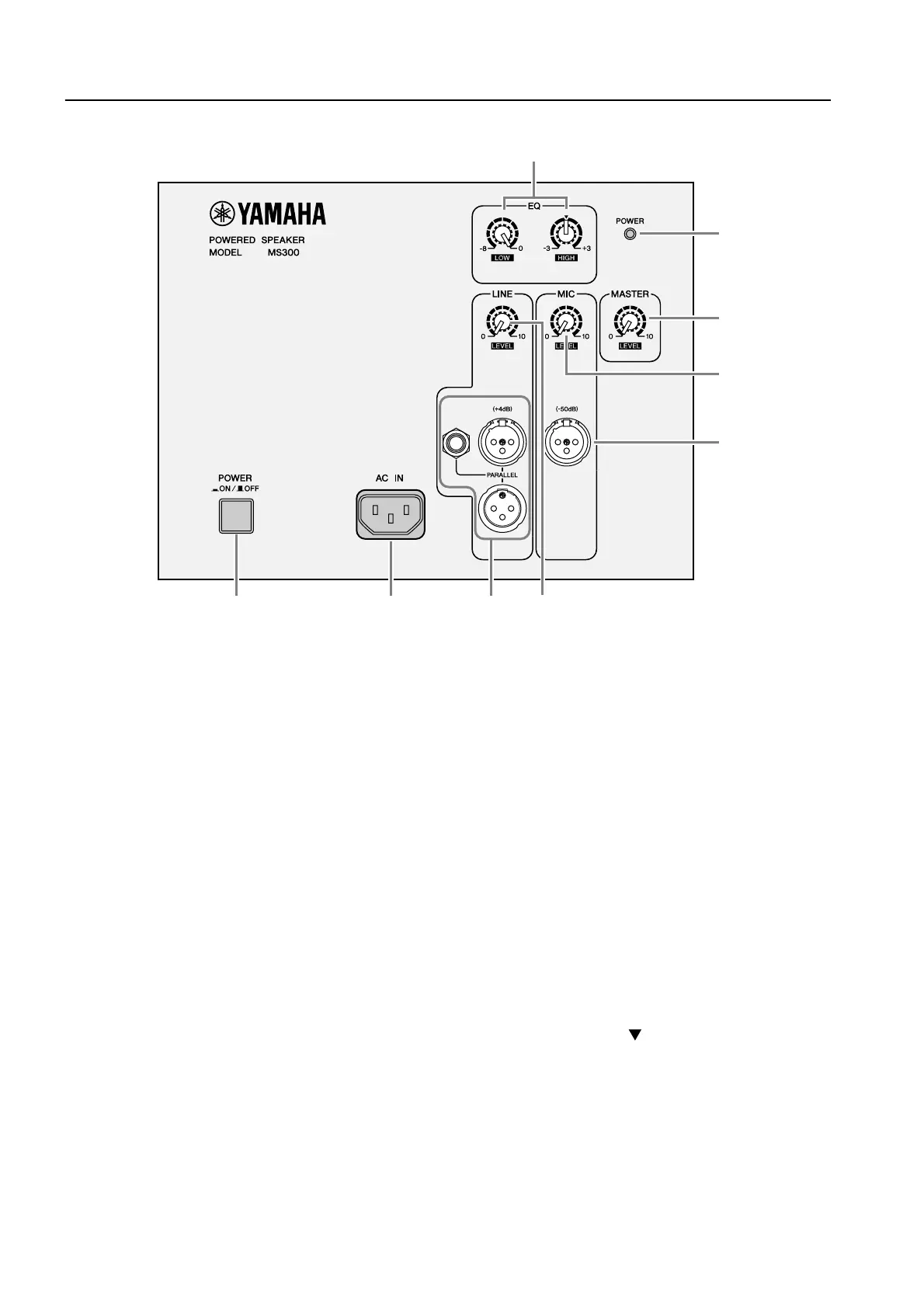

Panel Posterior
A
Conmutador POWER
Este conmutador activa y desactiva el MS300.
Cuando lo conmuta en on, el indicador POWER
(
8
) se ilumina en verde.
B
Conector AC IN
Conecte el cable de alimentación incluido aquí.
C
Conectores LINE
Estos conectores equilibrados aceptan entrada
desde fuentes de nivel de línea, como un mezcla-
dor. Los conectores incluyen: un tipo XLR-3-31;
un tipo XLR-3-32; un jack de teléfono 1/4" TRS.
Todos están conectados en paralelo y se pueden
utilizar como salidas de línea. En este caso, las
señales de salida desde el conector MIC (
5
) no
saldrán.
D
Control LINE LEVEL
Este control le permite ajustar el nivel de entrada
de señal desde los conectores LINE (
3
).
E
Conector MIC
Las fuentes de nivel de micrófono entran en este
conector tipo XLR-3-31 equilibrado. El filtro
interno de bajos cortará la frecuencia de estas
señales por debajo de 70Hz. La entrada mic no se
dirigirá a ningún destino distinto al altavoz.
F
Control MIC
Este control le permite ajustar el nivel de entrada
de señal en el conector MIC (
5
).
G
Control MASTER LEVEL
Este control le permite ajustar todo el nivel de
volumen.
H
Indicador POWER
Cuando conecte la fuente de alimentación, este
indicador se encenderá en verde.
I
Control EQ
LOW:
Este EQ corta la banda de graves en la fre-
cuencia de 0~–8dB con una frecuencia de centro
de 55Hz. El ajuste 0 (MAX) es plano. Gire el con-
trol en sentido antihorario.
HIGH:
Este EQ ajusta la banda de agudos. El
ajuste de la flecha es plano. Gire el control en
sentido horario para incrementar y en sentido
antihorario para cortar la banda HF (1.6kHz o
superior) en la frecuencia de ±3dB.
1
3
2
2
3
1
1
3
2
7
5
8
6
4
1
2
3
9
