MSP5 STUDIO
7
Guide
（ガイド）
Cut
（切り込み）
Metal Grille
（メタルグリル）
■ DISASSEMBLY PROCEDURE （分解手順）
1. Woofer (Time required: About 1 minute)
1-1 Remove the metal grille. (Fig. 1)
1-2 Remove the four (4) hexagonal socket screws marked
[200]. The woofer can then be removed. (Fig. 1)

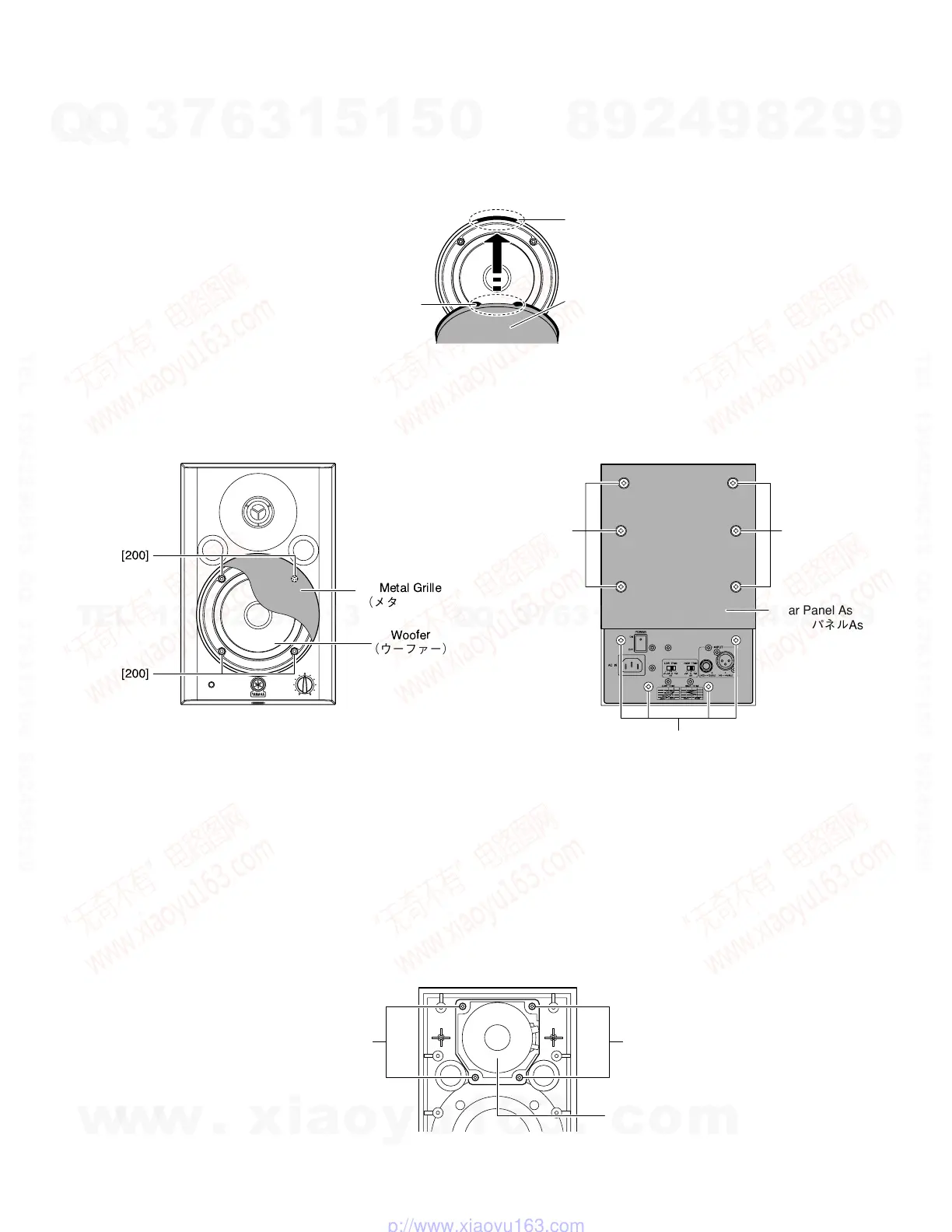

Fig. 1（図1） Fig. 2（図2）
1. ウーファー（所要時間：約1分）
1-1 メタルグリルを外します。（図1）
1-2 ［200］の6角穴付ネジ4本を外し、ウーファーを外しま
す。（図1）
[200]
Woofer
（ウーファー）
Metal Grille
（メタルグリル）
[200]
Rear Panel Assembly
（リアパネルAss'y）
[210]
[210]
[210]
[200]: Hexagonal Socket Tapping Screw-P 4x14 (WJ271000) 6角
穴付Pタイト
[210]: Bind Head Tapping Screw-P 5x25 (WJ286300) ＋バインドP
タイト
3. ツィータ（所要時間：約3分）
3-1 リアパネルAssyを外します。（2項参照）
3-2 ［A］のネジ4本を外し、ツィータを外します。（図3）
※ 軽く手前に力を加えれば容易に外せます。
3. Tweeter (Time required: About 3 minutes)
3-1 Remove the rear panel assembly. (See procedure 2)
3-2 Remove the four (4) screws marked [A]. The tweeter
can then be removed. (Fig. 3)
* Pull the tweeter lightly away from the cabinet to re-
move it.
[ A ][ A ]
Tweeter
（ツイータ）
Rear view
2. Rear panel Assembly
(Time required: About 2 minutes)
2-1 Remove the ten (10) screws marked [210].
The rear panel assembly can then be removed. (Fig. 2)
2. リアパネルAssy（所要時間：約2分）
2-1 ［210］のネジ10本を外し、リアパネルAssyを外しま
す。（図2）
※ メタルグリルの取付時には、切り込
みをガイドに合わせてください。
* When installing the metal grille, align
the cut with the guide.
