MSP5 STUDIO
8

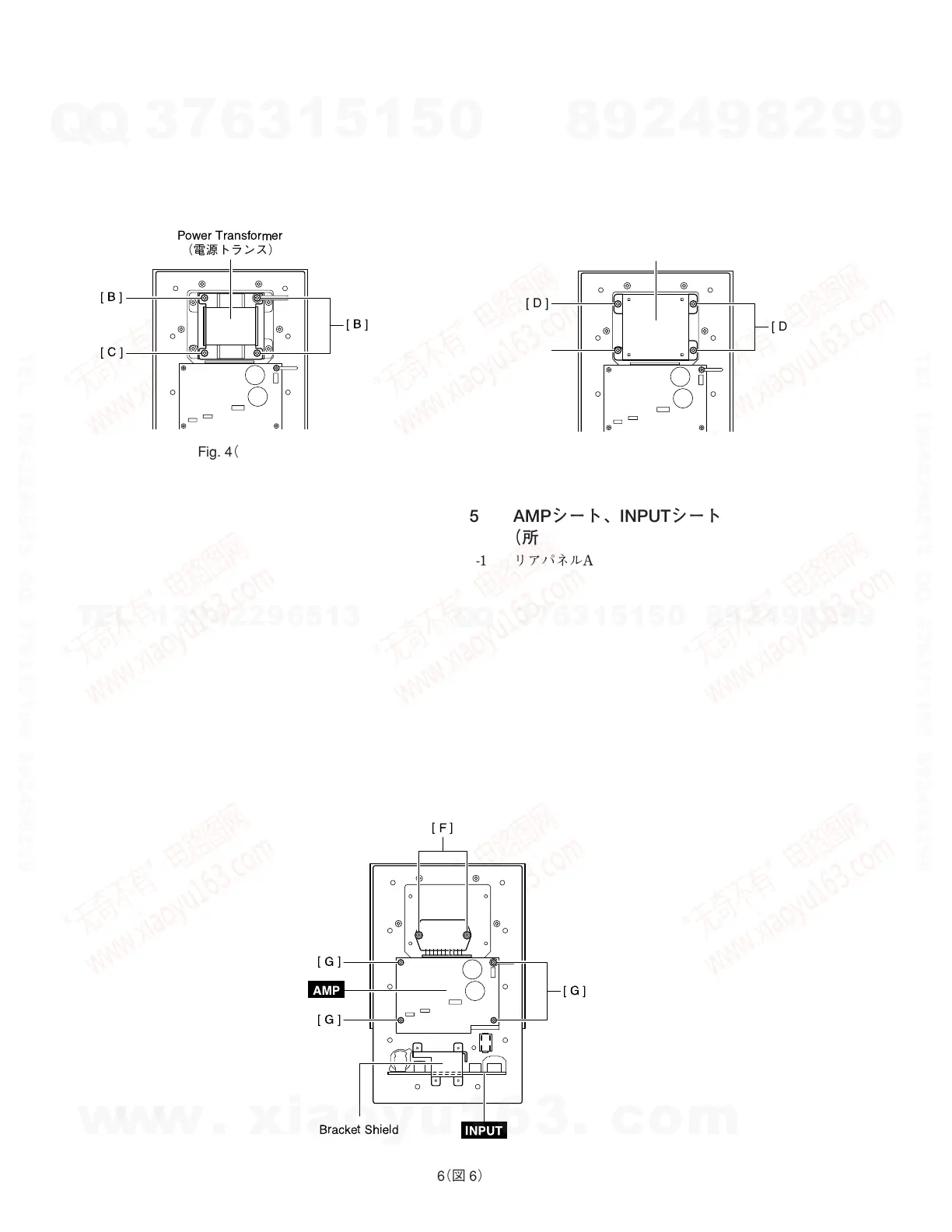

4. Power Transformer
(Time required: About 3 minutes)
4-1 Remove the rear panel assembly. (See procedure 2)
4-2 Remove the three (3) screws marked [B] and screw
marked [C]. The power transformer can then be removed.
(Fig. 4)
4. 電源トランス（所要時間：約3分）
4-1 リアパネルAssyを外します。（2項参照）
4-2 ［B］のネジ3本、［C］のネジを外し、電源トランスを外
します。（図4）
Power Transformer
（電源トランス）
[C]
[B]
[B]
Fig. 4（図4）
[ E ]
[ D ]
[ D ]
Transformer Bracket
（トランス金具）
[G]
[G]
[G]
[F]
Bracket Shield
（シールド金具）
INPUT
AMP
Fig. 5（図5）
Fig. 6（図6）
5 AMPシート、INPUTシート
（所要時間：各約5分）
5-1 リアパネルAssyを外します。（2項参照）
5-2 ［B］のネジ3本と［C］のネジを外し、電源トランスを外
します。（図4）
5-3 ［D］のネジ3本と［E］のネジを外し、トランス金具を外
します。（図5）
5-4 AMPシート：
5-4-1 ［F］のネジ2本と［G］のネジ4本を外し、AMPシートを外
します。（図6）
5 AMP Circuit Board, INPUT Circuit Board
(Time required: About 5 minutes each)
5-1 Remove the rear panel assembly. (See procedure 2)
5-2 Remove the three (3) screws marked [B] and screw
marked [C]. The power transformer can then be removed.
(Fig. 4)
5-3 Remove the three (3) screws marked [D] and screw
marked [E]. The transformer bracket can then be re-
moved. (Fig. 5)
5-4 AMP Circuit Board:
5-4-1 Remove the two (2) screws marked [F] and the four (4)
screws marked [G]. The AMP circuit board can then be
removed. (Fig. 6)
