Ausgangen ausgerustet sind. Dank der zwei AUX
SEND/RTN-Schleifen konnen zwei Signalprozes-
soren in den Signalweg eingeschleift werden (siehe
“VERWENDUNG DER AUX SEND/RTN-SCH-
LEIFE auf Seite 83).
® Linke und rechte MithOrbuchse
(MONITOR OUT L und R)
Diese Buchsen geben das gleiche Signal wie die
PHONES-Buchse ab, jedoch mit LINE-Pegei. Das
Signal kann daher mit dem PHONE SELECT-
Schalter angewShlt werden. Der Ausgangspegel
wird liber den PHONES-Regler eingestellt. Die
MONITOR OUT-Buchsen konnen mit einem Laut-
sprecher/Boxensystem verbunden werden, urn z.
B. eine Klangkontrolle auf der Buhne zu
ermdglichen usw.
® Netzschalter (POWER)
Der POWER-Schalter dient zum Ein- und Auss-
chalten des MT3X..
I- HINWEIS: --
Das Blockdiagramm auf Seite 89 gibt einen Uber-
blick liber die Signalwege im MT3X.

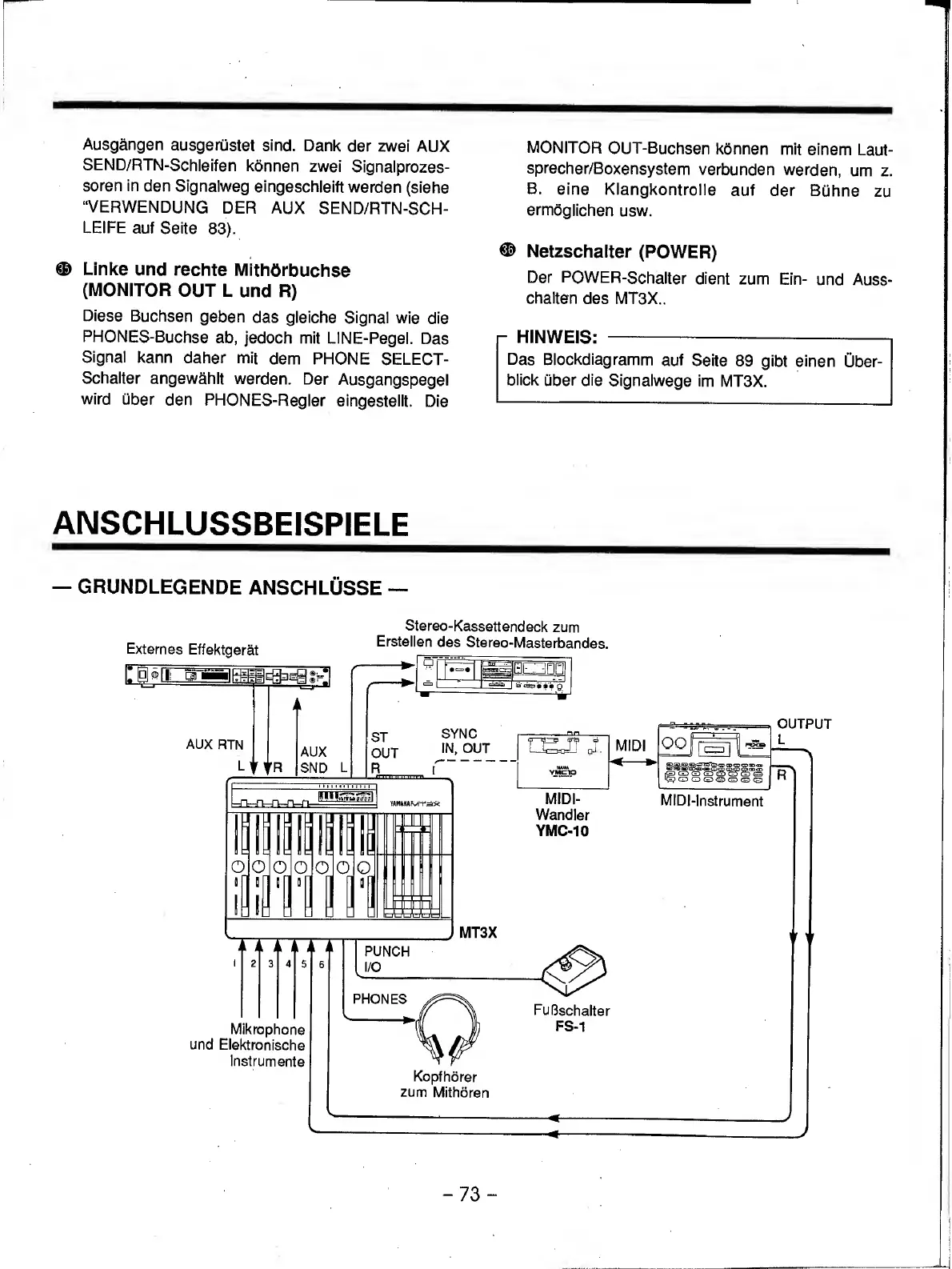

ANSCHLUSSBEISPIELE
GRUNDLEGENDE ANSCHLUSSE
Externes Effektgerat
Stereo-Kassettendeck zum
Erstellen des Stereo-Masterbandes.
AUX RTN
LttR
AUX
SND L
EEsnn
0 ,
ST SYNC
OUT 'N, OUT
R r
O
o
ojo
J
OjO o
YAMMAf^T’sSc
J MT3X
Mikrophone
und Elektronische
Instrumente
Kopfhdrer
zum Mithoren
J.
MIDI
00
OUTPUT
L
MIDI-
Wandler
YMC-10
MIDI-lnstrument
FuBschalter
FS-1
