4 Aansluitingen en set-up
36 PM5D/PM5D-RH V2 / DSP5D Gebruikershandleiding Gedeelte Bediening
PM5D/PM5D-RH
Gebruik 2TR IN DIGITAL-aansluitingen 1–3 om digitale
bronnen zoals cd-spelers of DAT-recorders aan te sluiten.
(Gebruik 2TR IN ANALOG-aansluitingen 1/2 om analoge
uitgangssignalen van een cd-speler of DAT-recorder in te
voeren.)
Gebruik 2TR OUT DIGITAL-aansluitingen 1–3 om de
signalen van STEREO A/B-kanalen naar een DAT-recorder
of ander digitaal apparaat te sturen.
Door apart verkrijgbare mini-YGDAI I/O-kaarten in
sleuven 1–4 (1–2 op de DSP5D) te plaatsen, kunt u analoge
ingangen/uitgangen toevoegen aan de PM5D/DSP5D of
het aansluiten van digitale apparatuur zoals digitale MTR-
of HDR-apparaten mogelijk maken.
De volgende typen I/O-kaarten kunnen worden gebruikt.
Raadpleeg de volgende Yamaha-website voor de meest
recente informatie over I/O-kaarten.
http://www.yamahaproaudio.com/
Opmerking
• Om digitale audiosignalen via de 2TR IN DIGITAL-
aansluitingen, 2TR OUT DIGITAL-aansluitingen of sleuven
1–4 te verzenden of ontvangen, moeten de word clock-
gegevens van de respectieve signalen worden
gesynchroniseerd (
➥ p. 38).
• Om ingangssignalen van de 2TR IN DIGITAL-aansluitingen,
2TR IN ANALOG-aansluitingen of sleuven 1–4 aan
ingangskanalen of ST IN-kanalen toe te wijzen, moet u de
ingangsrouting wijzigen ( ➥ p. 74).

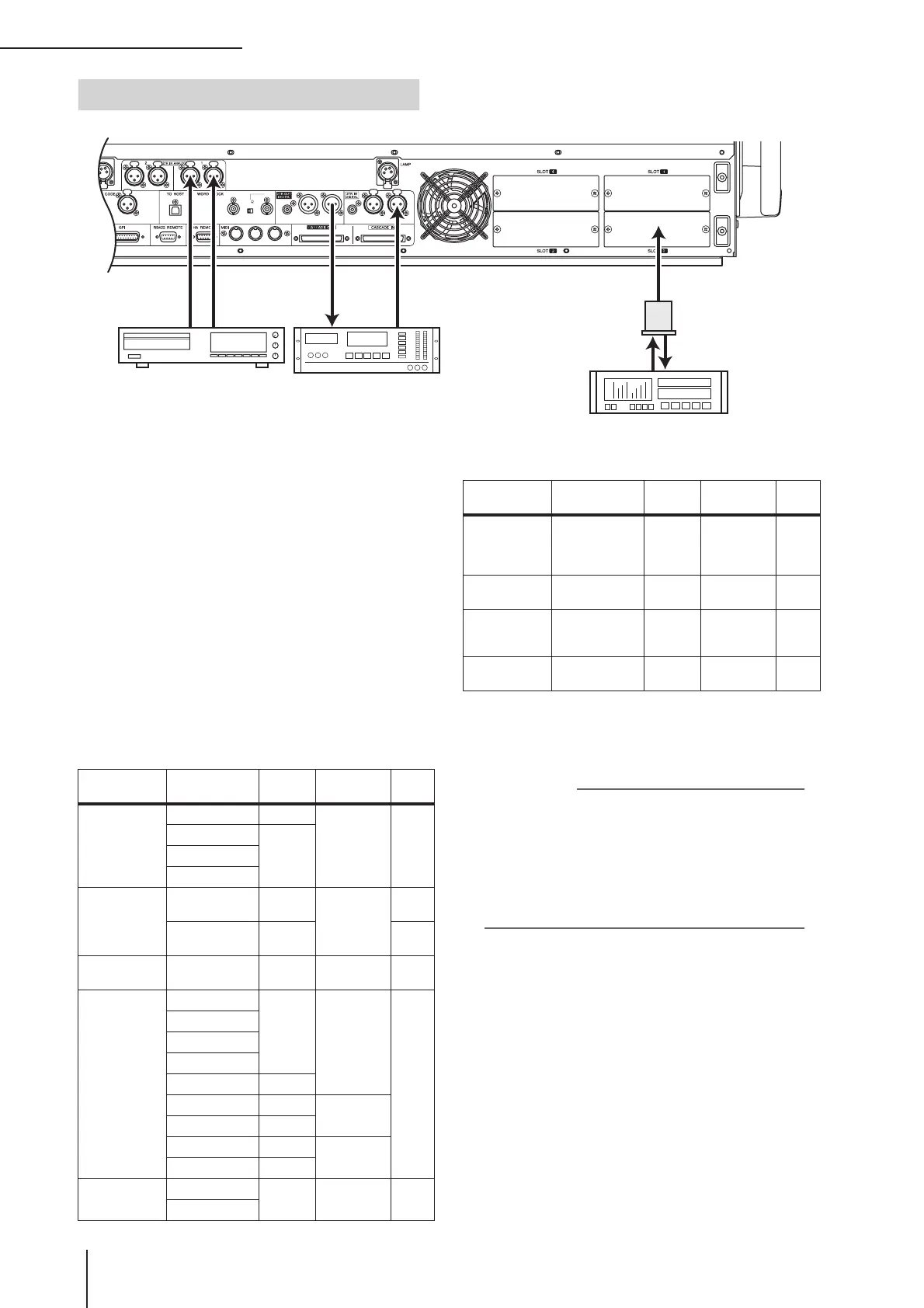

Digitale ingangen/uitgangen
N
R
L
R
L
SMPTE
USB
OUT IN
75
ON OFF
21
COAXIAL COAXIALAES/EBU AES/EBU AES/EBU AES/EBU
3
21
3
THRU OUT IN
DAT
00.00.00.00
2TR IN
ANALOG
2TR OUT
DIGITAL
2TR IN
DIGITAL
SLOT
Cd-speler DAT-recorder
Digitale MTR/HDR
Digitale I/O-kaart
Kaarttype Model
Aantal
kanalen
Digitale
indeling
Bit-
diepte
AD-kaart
MY4-AD 4
—
24-
bits
MY8-AD*
8MY8-AD24
MY8-AD96
DA-kaart
MY4-DA 4
—
20-
bits
MY8-DA96 8
24-
bits
AD/DA-kaart MY8-ADDA96 8 —
24-
bits
Digitale I/O-
kaart
MY8-AE
8
AES/EBU
24-
bits
MY8-AEB
MY8-AE96
MY8-AE96S
MY16-AE 16
MY8-AT 8
ADAT
MY16-AT 16
MY8-TD 8
TASCAM
MY16-TD 16
CobraNet-
kaart
MY16-C*
16 CobraNet
24-
bits
MY16-CII
AVIOM
Yamaha-
uitgangskaar
t
AVIOM16/o-
Y1
16 A-NET
24-
bits
AudioService
MADI-kaart
MY16MADI64 16 MADI
24-
bits
AuviTran
EtherSound-
kaart
AVY16-ES 16 EtherSound
24-
bits
Waves plug-
in DSP-kaart
Y96K* 8 ADAT
24-
bits
* wordt alleen door de PM5D ondersteund.
Kaarttype Model
Aantal
kanalen
Digitale
indeling
Bit-
diepte

Yamaha PM5D Specifications

General

Type	Digital Mixing Console
Sampling Frequency	44.1kHz, 48kHz
EQ	4-band parametric EQ per channel
A/D Conversion	24-bit
D/A Conversion	24-bit
Number of Output Channels	24
Internal Processing	32bit
Metering	LED level meters
Frequency Response	20Hz - 20kHz
THD+N	<0.05%
Connectivity	MIDI, Ethernet
Dynamic Processing	Gate, compressor, limiter per channel
Number of Input Channels	48 mono + 4 stereo
Dynamic Range	110 dB typ
