11
PSR-E433/PSR-I455

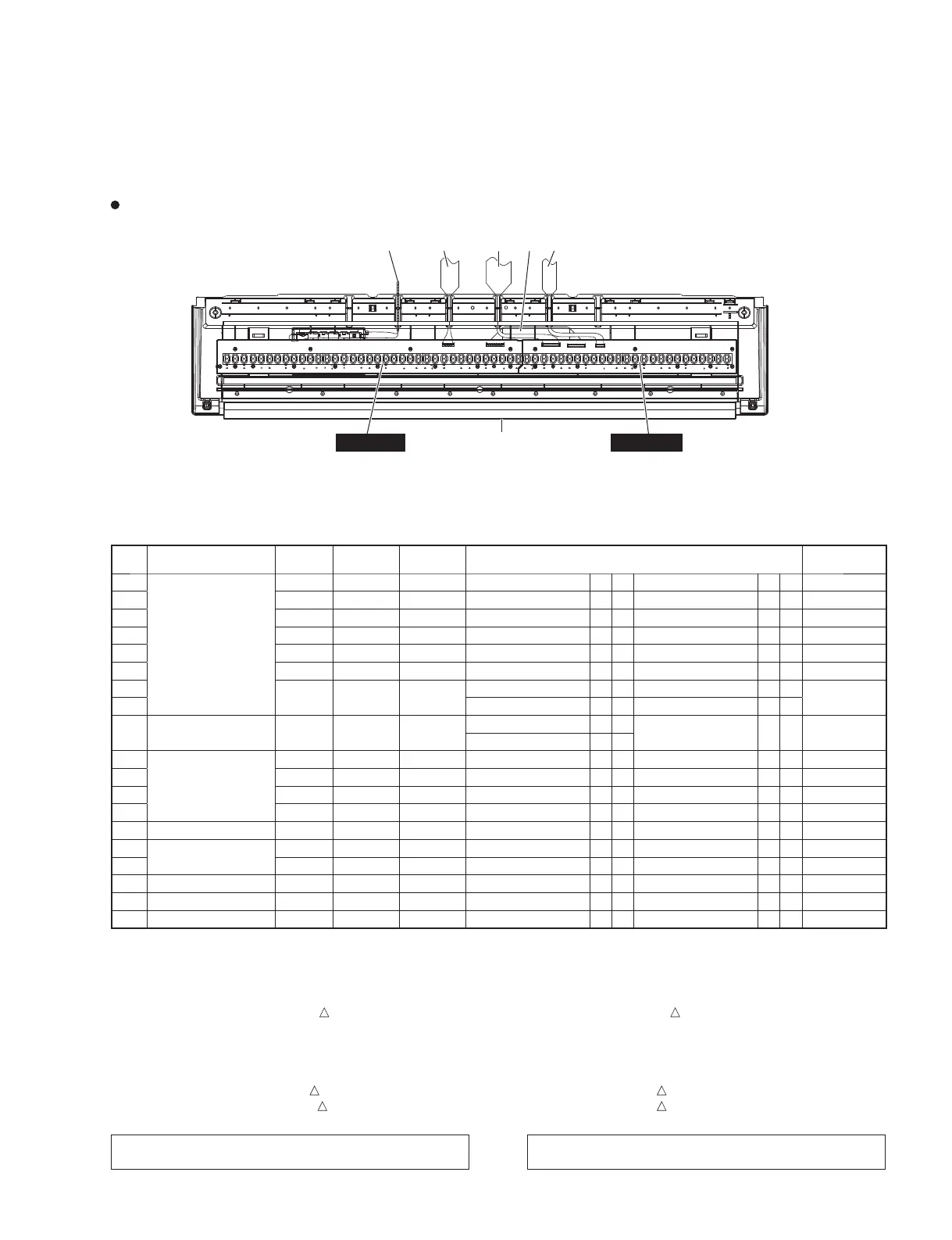

KEYBOARD ASSEMBLY
(16N-C61-2M 鍵盤)
61L-MK 61H-MK
Top view (上から見た図)


8
<LOWER KEY BED ASSEMBLY( 下ケース鍵盤 Ass'y)>
No. Unit Name Location Part No.
Connector
assembly
Destination Remarks
q
UPPER CASE
ASSEMBLY
308 (WC60540) BL
BACK LIGHT ASSEMBLY
*2 *5 AMJK-CN201 *1 *4 2P L=70
w
500 (ZC62230) MVR MVR-CN390 *1 *9 AMJK-CN204 *1 *9 5P
e
510 (ZC62220) VR PNL-CN320 *1 *9 VR-CN350 *1 *9 12P
r
520 (ZC62190) PNL PNL-CN330 *1 *9 DMLCD-CN301 *1 *9 13P
t
530 (ZC62210) PN PNL-CN310 *1 *9 DMLCD-CN303 *1 *9 8P
y
540 (ZC62200) PNR PNR-CN300 *1 *9 DMLCD-CN302 *1 *9 14P
u-1
550 (ZA35570) TW
TW (+/–) L *2 *5 AMJK-CN205 *1 *4
2P L=450
u-2
TW (+/–) R *2 *5 AMJK-CN206 *1 *4
i
LOWER CASE
ASSEMBLY
30 (ZA35470) SP
SPEAKER L (WOOFER)
*2 *7
AMJK-CN207 *1 *10 4P
SPEAKER R (WOOFER)
*2 *8
o
LOWER KEY BED
ASSEMBLY
30 (ZA27390) 61H-MK-CN1 *1 *4 DMLCD-CN501 *1 *4 12P L=250
!0
40 (ZA26060) 61H-MK-CN2 *1 *4 DMLCD-CN503 *1 *4 5P L=250
!1
50 (ZA26420) 61L-MK-CN5 *1 *4 DMLCD-CN502 *1 *4 7P L=200
!2
120 (ZA35500) BATT Contact Spring (+/–) *2 *6 AMJK-CN208 *1 *9 3P
!3
KEYBOARD ASSEMBLY
220 V869620R 61H-MK-CN3 *1 *4 61L-MK-CN4 *1 *4 12P L=210
!4
AMJK CIRCUIT BOARD
WH010 (ZA17370) AMJK-CN209 *3 *11 AMJK-CN210 *3 *11 4P L=50
!5
WH020 (ZA18820) AMJK-CN202 *3 *11 DMLCD-CN201 *1 *4 13P L=75
!6
PNL CIRCUIT BOARD WH360 (ZA25640) PNL-CN360 *3 *11 AMJK-CN203 *1 *4 3P L=150
!7
ENC CIRCUIT BOARD WH370 (ZA17390) ENC-CN370 *3 *11 DMLCD-CN305 *1 *4 4P L=100
!8
VR CIRCUIT BOARD WH380 (ZA25640) VR-CN352 *3 *11 BP-CN380 *1 *4 3P L=150
* The parts with “( )” in “Part No.” are not available as spare parts.
*1: Installation
*2: Manual soldering
*3: Dip soldering
*4: Edge mark is adjusted to Pin 1 mark (
mark).
*5: Edge mark is adjusted to + mark.
*6: Red wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*7: White wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*8: Red wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*9: Red wire is adjusted to Pin 1 mark (
mark).
*10: White wire is adjusted to Pin 1 mark (
mark).
*11: Connected
Caution: Be sure to attach the removed filament tape just as it
was before removal.
*部品番号が()でいる部品サービス部品とて準備さていません。
*1: 差込み
*2: 手半田
*3:
*4: 1 ン側(
)
*5: + (+)
*6: 赤色線材が接点バネ(+)端子、黒色線材が接点バネ(‒)端子
*7: 白色線材が(+)端子、黒色線材が(‒)端子
*8: 赤色線材が(+)端子、黒色線材が(‒)端子
*9: 赤色線材が 1ン側(
)
*10:白色線材が 1ピン側(
)
*11:接続済
注意 :一度剥がしたフは、取り外す前と同じよ
うに、取り付けてください。
