PSR-E433/PSR-I455
34
テストプログラム
※テストナンバー 59 の FactorySet を実行すると、設定したデータが失われます。
1 準備
1)AC アダプターは PA-5D、PA-150 または PA-150A を使用します。
2)測定器 :周波数カウンター(小数点以下 3 桁以上測定可能なもの)、レベルメーター (JIS-C フィルター使用 )、オシロ
スコープ
注)特に指示のない限りステレオプラグを用い、[PHONES/OUTPUT] 端子に 33Ωの負荷抵抗を接続して測定します。
測定器の入力インピーダンスは 1M Ω以上であること。
3) 治具 : フットスイッチ(FC-4 または FC-5)、USB ケーブル、USB ストレージデバイス、乾電池
2 テストプログラムの起動

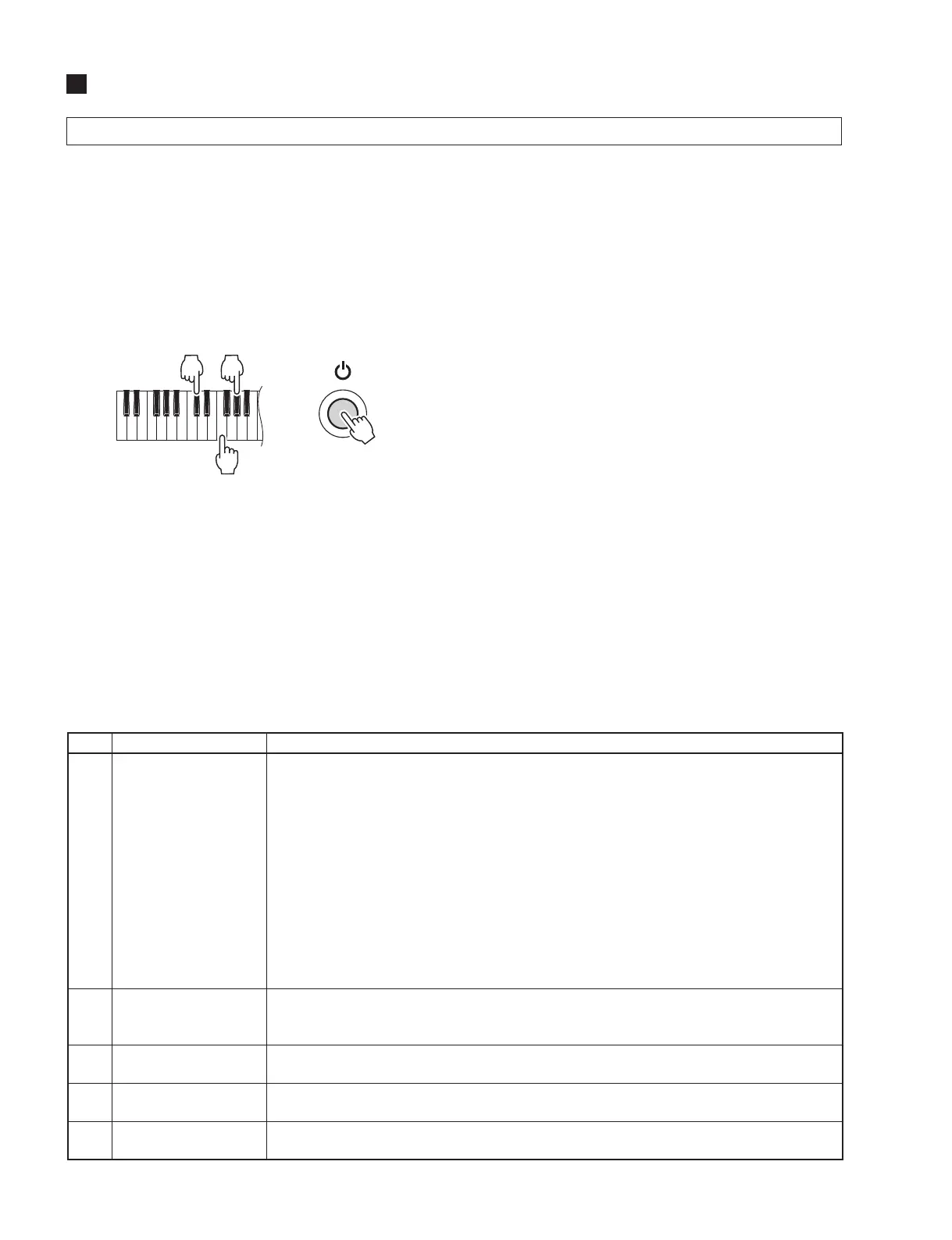

[C#2]、[F2]、[G#2] の鍵盤を同時に押しながら、[STANDBY/ON] スイッチを押します。
3 テストの進め方
1)テストプログラムが起動されると、LCD にTESTが表示されます。
2)ナンバーボタンの [‒] または [+] ボタンを押して、テストプログラムの項目を選択します。
3)[START/STOP] ボタンを押してテストを実行します。
結果が OK、またはテスト項目終了の場合は、再度 [START/STOP] ボタンを押すか、[DEMO/BGM] ボタンを押し
て項目選択表示に戻ります。
ナンバーボタンの [‒] または[+] ボタンを押して、次のテスト項目を選択します。
テスト結果が OK だった項目名の一字目下にカーソル(_)が表示されます。
結果が NG の場合は、鍵盤の最低音(白鍵 C1)を押して、項目選択画面に戻ります。
4 テスト一覧
(dBu=dBm)
テスト No
LCD 表示 テスト内容及び判定条件など
1 Version
001
ROM のバージョンを表示します。
テンキーを押すと以下のデータごとのバージョン表示をします。
[ テンキー 1]MainProgramVersion Main:
∗∗∗
[ テンキー 2]BootProgramVersion Boot:
∗∗∗
[ テンキー 3]StyleDataVersion Style:
∗∗∗
[ テンキー 4]SongDataVersion Song:
∗∗∗
[ テンキー 5]VoiceParamaterVersion Param:
∗∗∗
[ テンキー 6]WaveDataVersion Wave:
∗∗∗
[ テンキー 7]PatternDataVersion Pattern:
∗∗∗
∗∗∗:Version
ROM のバージョンは Main で管理します。
Boot/Style/Song/Param/Wave/Pattern のバージョンが変化した時は Main も変化するの
で、Main のバージョン確認だけでもかまいません。
2 Mem 1 All
002
CPU のバスに接続されている ROM,RAM,FROM をチェックします。
結果が OK の場合は、LCD にMem1OKが表示されることを確認します。
テスト No.003,004,005 のテストは省略できます。
3 Rom Chk1
003
CPU のバスに接続されている ROM をチェックします。
LCD にRomOKが表示されることを確認します。
4 Ram Chk1
004
CPU のバスに接続されている RAM をチェックします。
LCD にRamOKが表示されることを確認します。
5 FRom Chk1
005
CPU のバスに接続されている FROM をチェックします。
LCD にFRomOKが表示されることを確認します。
F2
C#2 G#2
