Yamaha RDX-E600 - Amplifier Adjustments; AMP ADJUSTMENTS; アンプ調整; Confirmation of Idling Current

RX-E600/NX-E400
10
RX-E600/NX-E400
Item/ 項目
MAIN L
MAIN R
Test Point/ テストポイント
R319
(Between terminal /
両端子間)
R320
(Between terminal /
両端子間)
Rating/
規格 (DC)
0.1mV—5mV
* Confirm that the idling current is 0.25mV — 15mV after 60 minutes.
* 60分後には、アイドリング電流が0.25mV〜15mVであることを確認する。
Note/ 対策
If the measured voltage exceeds 5mV, cut the lead wire of R308(L ch)
or R309(R ch) and then check again if each measured value satisfies the
rating.
電圧が5mVを越えている場合はR308（Lch）または、R309（Rch）のリード線
をカットし、規格を満足するか再確認する。

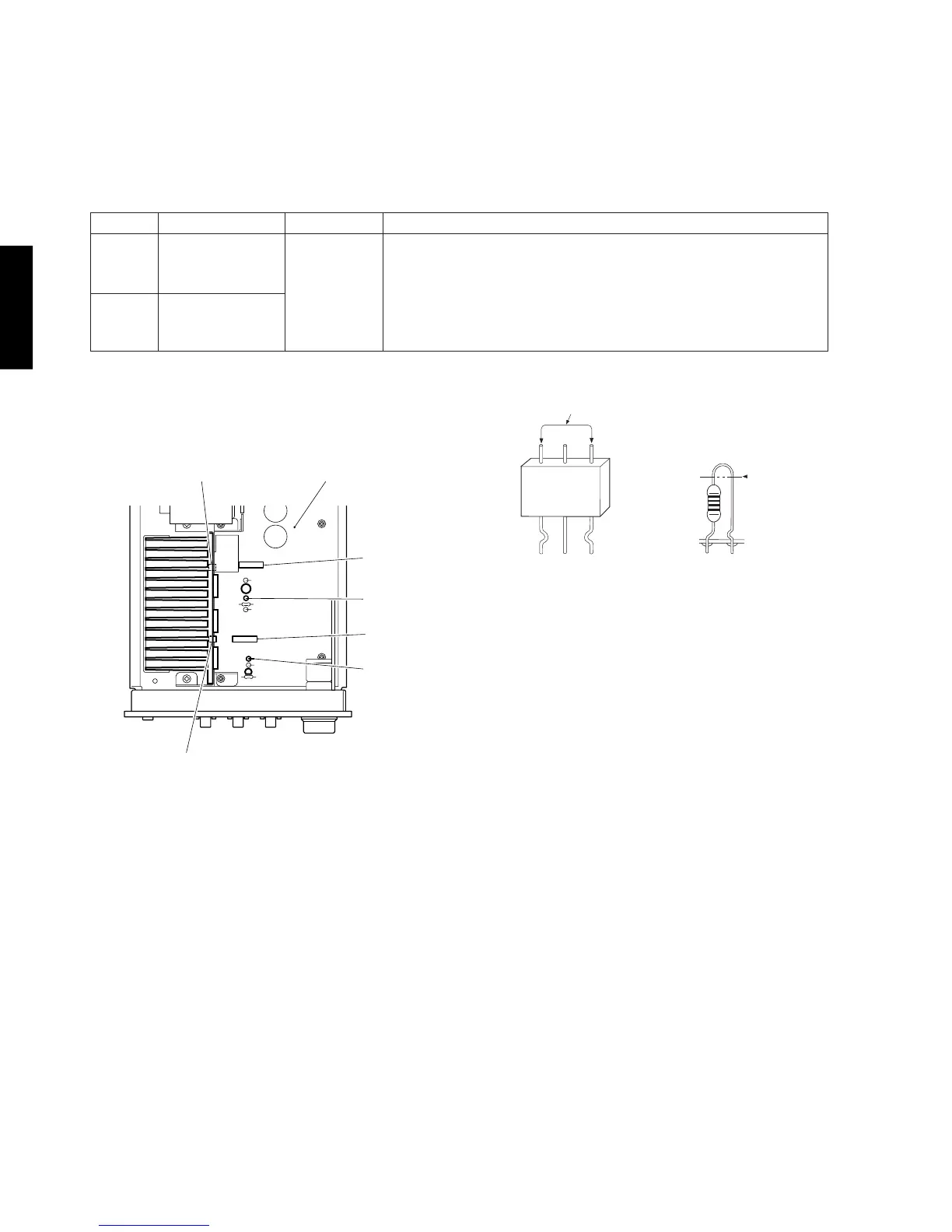

■ AMP ADJUSTMENTS / アンプ調整
● Confirmation of Idling Current / アイドリング電流の確認
1) No signal applied. / 無信号
2) Non-loaded condition. / 無負荷
3) Aging is not necessary. / エージングは不要
Note)
• If the idling current exceeds 5mV after a power amplifier
repair, check for a defective component before cutting the
resistor.
• If R308(L ch) or R309(R ch) have already been cut off and
idling current does not flow, reconnect R308(1k-ohms) or
R309(1k-ohms).
• Q261 and Q262 are transistors for temperature correction.
Apply silicone grease to the contact surface with the heat
sink.
･ パワーアンプ修理後に5mVを超えている場合は、抵抗をカット
する前に故障箇所を調べてください。
･ R308(Lch)またはR309(Rch)がすでにカットされていて、ア
イドリング電流が流れない場合は、R308(1k-ohms)またはR309
(1k-ohms)を取り付けること。
･ Q261およびQ262は温度補正用のトランジスタです。
放熱板との接触面にはシリコングリスを塗布してください。
R308 (L ch)
R309 (R ch)
Cut OFF
0.1mV ~ 5mV (DC)
R319 (L ch)
R320 (R ch)
Q262
R309
R320
Q261
R319
R308
MAIN (1) P.C.B.
