RX-V340/RX-V340RDS/
HTR-5630/HTR-5630RDS/DSP-AX340
RX-V340/RX-V340RDS/HTR-5630/HTR-5630RDS/DSP-AX340
12
1
5
DSP P.C.B.
Support / D
SP
サポート / DSP
Note:
When assembling the DSP P.C.B., be careful
not to bend the pin of the connector (CB475).
注意：
DSPP.C.B.を取り付けるとき、CB475のピン
を曲げないように注意してください。
CB803
CB475
CB475
Top Cover
トップカバー
Hook / フック
Front Panel Unit
フロントパネルユニット
1
1
2
3
3
3
4
MAIN (5) P.C.B.
CB472
CB654

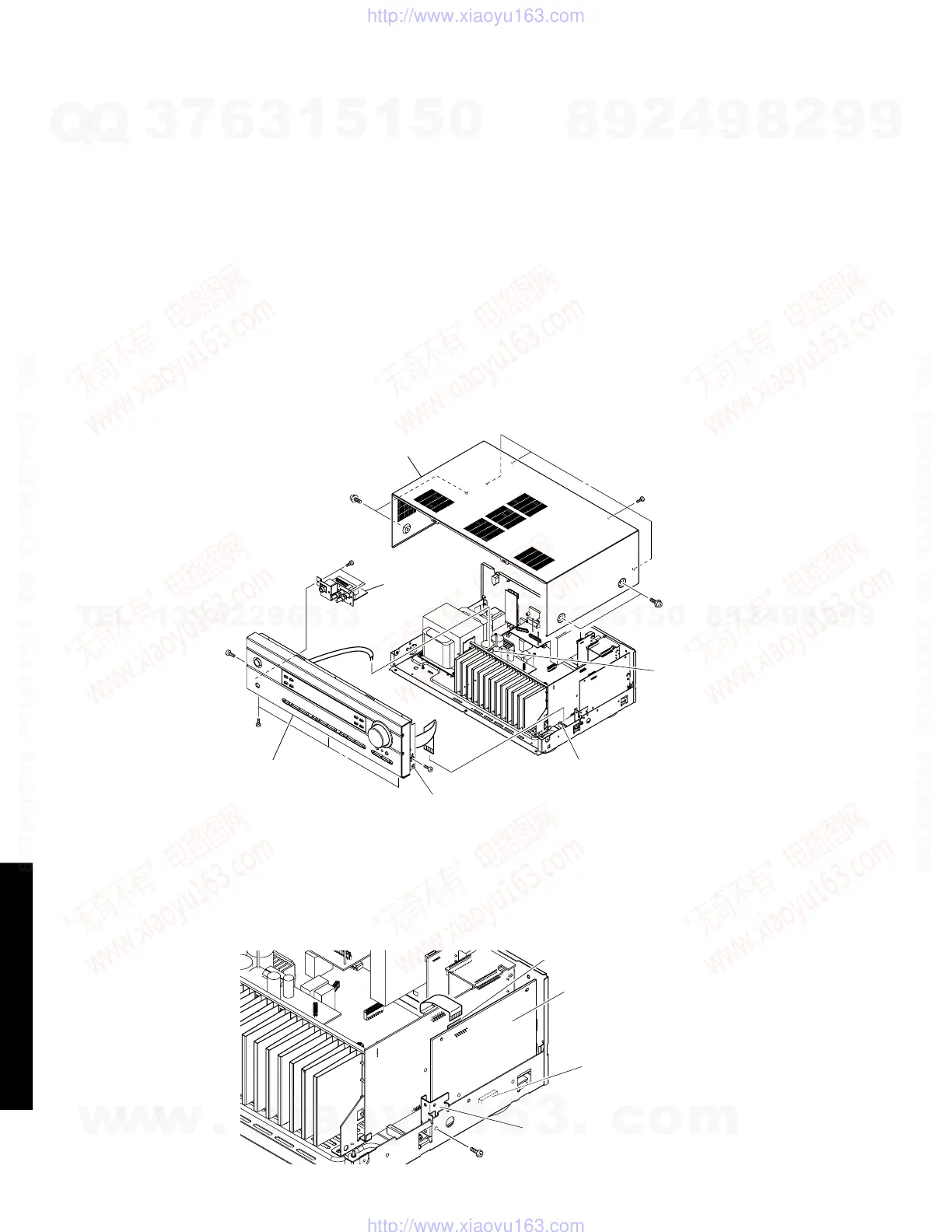

■ DISASSEMBLY PROCEDURES/分解手順
Fig. 1
(Remove parts in the order as numbered.)
Disconnect the power cable from the AC outlet.
1. Removal of Top Cover
a. Remove 4 screws (1) and 4 screws (2). (Fig. 1)
b. Slide the Top Cover rearward to remove it. (Fig. 1)
2. Removal of Front Panel Unit
a. Loosen the harness fixture fixing the cable.
b. Remove CB472 and CB654. (Fig. 1)
c. Remove 5 screws (3).
d. Release a hook on right side of the Front Panel Unit,
then slide the Front Panel Unit forward. (Fig. 1)
e. Remove 3 screws (4).
f. Remove the MAIN (5) P.C.B. and then remove the
Front Panel Unit. (Fig. 1)
（番号順に部品を取り外してください。）
AC電源コンセントから、電源コードを抜いてください。
1. トップカバーの外し方
a. 1のネジ4本、2のネジ4本を外します。（Fig.1）
b. トップカバーを後方へスライドさせ、取り外します。
（Fig.1）
2. フロントパネルユニットの外し方
a. ケーブルを固定している束線止めをゆるめます。
b. CB472、CB654を外します。（Fig.1）
c. 3のネジ5本を外します。
d. 右側のフックをはずし、フロントパネルユニットを前方
へ引き出します。（Fig.1）
e. 4のネジ3本を外します。
f. MAIN（5）を外し、フロントパネルユニットを取り外し
ます。（Fig.1）
Fig. 2
3. DSPP.C.B.の外し方
a. 5のネジ1本を外します。（Fig.2）
b. 6のネジ2本を外します。（Fig.3）
c. CB803を外します。（Fig.2）
d. DSPP.C.B.をサポート/DSPと共に取り外します。
（Fig.2）
3. Removal of DSP P.C.B.
a. Remove 1 screw (5). (Fig. 2)
b. Remove 2 screws (6). (Fig. 3)
c. Remove CB803. (Fig. 2)
d. Remove the DSP P.C.B. with the Support/DSP. (Fig. 2)
