■ Para el DG100-212A
El altavoz interno del amplificador (4 Ω) está conectado a la salida de
altavoz. Si es necesario, puede desconectar el altavoz interno y conec-
tar uno externo.
Si utiliza altavoces externos, compruebe que cumplen el siguiente re-
quisito:
• Potencia nominal mínima de 100 W e impedancia de 4 – 8 Ω.
■ Para el DG80-210A/DG80-112A
El altavoz interno del amplificador (8 Ω) está conectado a la salida
SPEAKER 1. El conector SPEAKER 2 (EXT) puede utilizarse para añadir
unos altavoces externos. Si es necesario, también puede desconectar
el altavoz interno y conectar dos altavoces externos directamente al
amplificador. Los dos terminales de altavoz están conectados en para-
lelo. Si utiliza altavoces externos, compruebe que cumplen los siguien-
tes requisitos:
● Si se utiliza un conector de altavoz
• Potencia nominal mínima de 100 W e impedancia de 4 – 16 Ω.
• La impedancia total de los altavoces de un circuito no debe ser
menor que 4 Ω.
● Si se utilizan ambos conectores
• Los altavoces conectados a cada uno de ellos deben tener una
impedancia nominal de al menos 100 W y una impedancia de 8 –
16 Ω.
• La impedancia total de los altavoces de un circuito no debe ser
menor que 4 Ω.
■ Para el DG130HA
El amplificador está provisto de dos salidas de altavoz conectadas en
paralelo. Compruebe que los altavoces cumplen los siguientes requisi-
tos:
● Si se utiliza un conector de altavoz
• Potencia nominal mínima de 130 W e impedancia de 4 – 16 Ω.
• La impedancia total de los altavoces de un circuito no debe ser
menor que 4 Ω.
● Si se utilizan ambos conectores
• Los altavoces conectados a cada uno de ellos deben tener una
impedancia nominal de al menos 100 W y una impedancia de 8 –
16 Ω.
• La impedancia total de los altavoces de un circuito no debe ser
menor que 4 Ω.
Conexión de altavoces
Antes de conectar los altavoces, asegúrese de que su potencia nominal y su impedancia cumplen los requisitos recomen-
dados para el equipo.

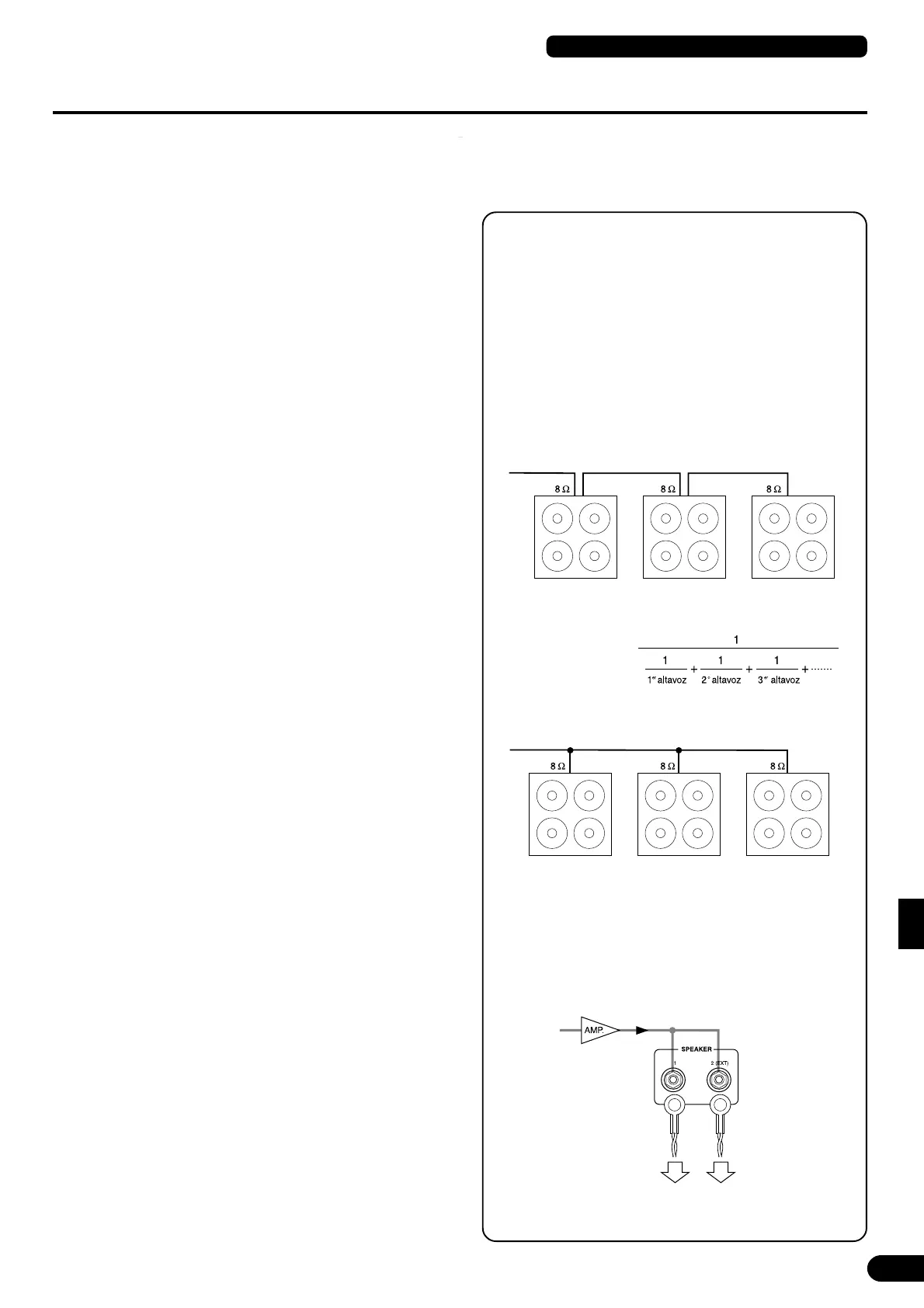

Impedancia total
Si se van a conectar dos o más altavoces, deberá tener en cuen-
ta la impedancia total de los altavoces.
Los altavoces normalmente tienen una impedancia de 4, 8 ó 16
Ω. Si se usan conjuntamente dos o más altavoces, la impedancia
total dependerá de cómo se hayan conectado.
● Conexión en serie
La impedancia total es igual a la impedancia del 1
er
altavoz + 2°
altavoz + 3
er
altavoz + ...
Si, como se muestra a continuación, se conectan tres altavoces
en serie, la impedancia total será de 24 Ω.
● Conexión en paralelo
La impedancia total =
Si, como se muestra a continuación, se conectan tres altavoces
en paralelo, la impedancia total será aproximadamente de 2,7 Ω.
Para el DG80-210A/DG80-112A
Las dos salidas de altavoz están conectadas internamente en
un circuito en paralelo, por lo que la incorporación de un altavoz
externo de 4 Ω al altavoz interno de 8 Ω dará una impedancia
total de 2 Ω. Para conseguir una impedancia mínima de 4 Ω,
deberá utilizarse un altavoz externo de 8 Ω o mayor.
Altavoz externo
mayor que 8 Ω
Altavoz interno 8 Ω
DG100-212A/DG80-210A/DG80-112A/DG130HA
