–12–
EBA00033

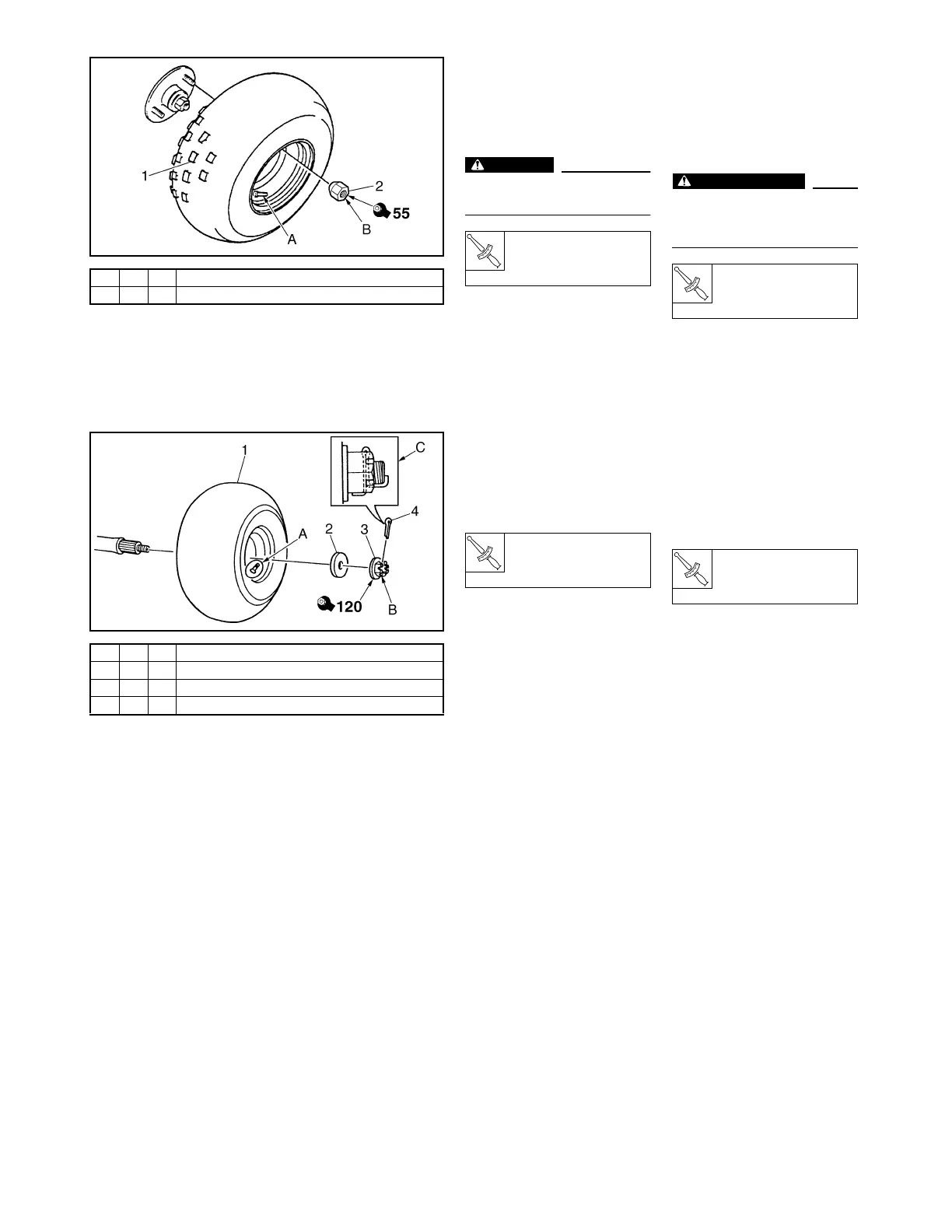

1. FRONT WHEELS
A: Install the wheels so that the
air valves are facing out.
B: Tighten the nuts to specifica-
tion.
WARNING
Install the nut with its tapered
side towards the wheel.
T
R
.
.
Nut
55 Nm
(5.5 m · kg, 40 ft · lb)
EBA00034
2. REAR WHEELS
A: Install the wheels so that the
air valves are facing out.
B: Tighten the nuts to specifica-
tion.
C: Bend the ends of the cotter
pins.
T
R
.
.
Nut
120 Nm
(12 m · kg, 85 ft · lb)
FBA00033
1. ROUES AVANT
A: Monter les roues de sorte que les
valves d’air soient dirigées vers
l’extérieur.
B: Serrer les écrous au couple spéci-
fié.
AVERTISSEMENT
Monter les écrous en plaçant leur
extrémité conique du côté de la
roue.
T
R
.
.
Écrou
55 Nm
(5,5 m · kg, 40 ft · lb)
FBA00034
2. ROUES ARRIÈRE
A: Monter les roues de sorte que les
valves d’air soient dirigées vers
l’extérieur.
B: Serrer les écrous au couple spéci-
fié.
C: Replier l’extrémité des goupilles
fendues.
T
R
.
.
Écrou
120 Nm
(12 m · kg, 85 ft · lb)
1S2
2 (4)-V 8
d = 10 (0.39)
1S2
2 (4)-V 2
D = 33 (1.30), d = 14 (0.55)
3 (4)-V 2
d = 14 (0.55)
4 (4)-V 2
To Next Page
