Yamaha YFA1S - Headlight Beam Adjustment; Headlight Beam Adjustment Procedure

–32–
f. Tighten the locknut to specification.
g. Finger tighten the hub stopper bolt and
tighten the locknut.
h. Tighten the rear wheel hub nuts to
specification.
▼
▼▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼▼▼
T
R
.
.
Locknut
16 Nm (1.6 m · kg, 11 ft · lb)
T
R
.
.
Locknut
16 Nm (1.6 m · kg, 11 ft · lb)
T
R
.
.
Rear wheel hub nut
Upper
85 Nm (8.5 m · kg, 61 ft · lb)
Lower
60 Nm (6.0 m · kg, 43 ft · lb)
EBA00138

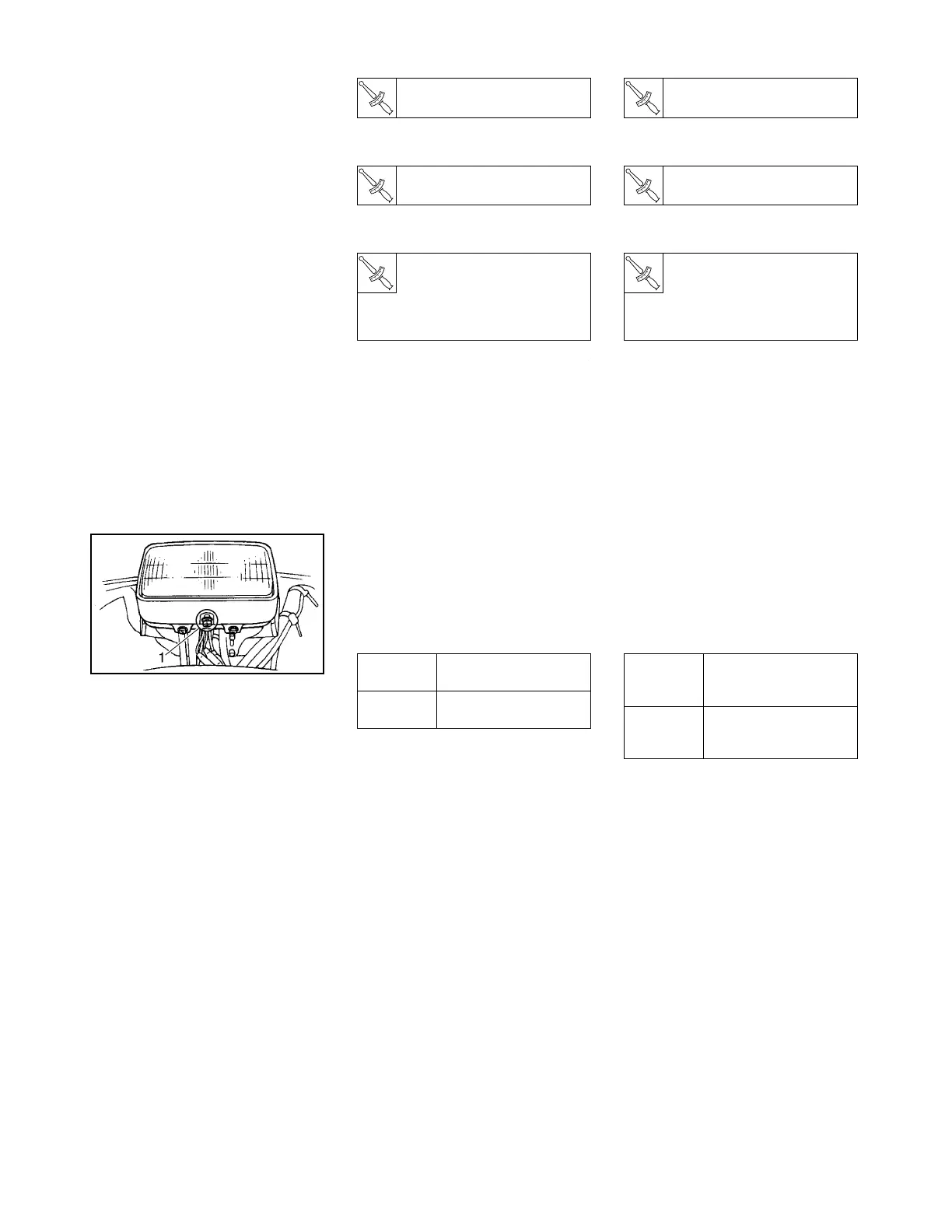

K. ADJUSTING THE HEADLIGHT
BEAM
1. Adjust:
●
Loosen the screw (1).
●
Slide the bottom of the headlight lens
unit to adjust the headlight beam.
●
Tighten the screw.
Slide for-
ward
Headlight beam is
raised.
Slide
backward
Headlight beam is low-
ered.
f. Serrer le contre-écrou comme spécifié.
g. Serrer à la main la vis d’arrêt du moyeu,
puis serrer le contre-écrou.
h. Serrer les écrous de moyeu de roue arrière
comme spécifié.
▼▼ ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
T
R
.
.
Contre-écrou
16 Nm (1,6 m · kg, 11 ft · lb)
T
R
.
.
Contre-écrou
16 Nm (1,6 m · kg, 11 ft · lb)
T
R
.
.
Écrou de moyeu de roue arrière
Haut
85 Nm (8,5 m · kg, 61 ft · lb)
Bas
60 Nm (6,0 m · kg, 43 ft · lb)
FBA00138
K. RÉGLAGE DU FAISCEAU DE
PHARE
1. Régler:
●
Desserrer la vis (1).
●
Régler le faisceau de phare en faisant glis-
ser le bloc de phare comme suit:
●
Serrer la vis.
Faire glis-
ser vers
l’avant
Le faisceau de phare se
dirige vers le haut.
Faire glis-
ser vers
l’arrière
Le faisceau de phare se
dirige vers le bas.
