F7
La poignée est attachée au manche, mais est tournée
vers le bas pour faciliter l’emballage.

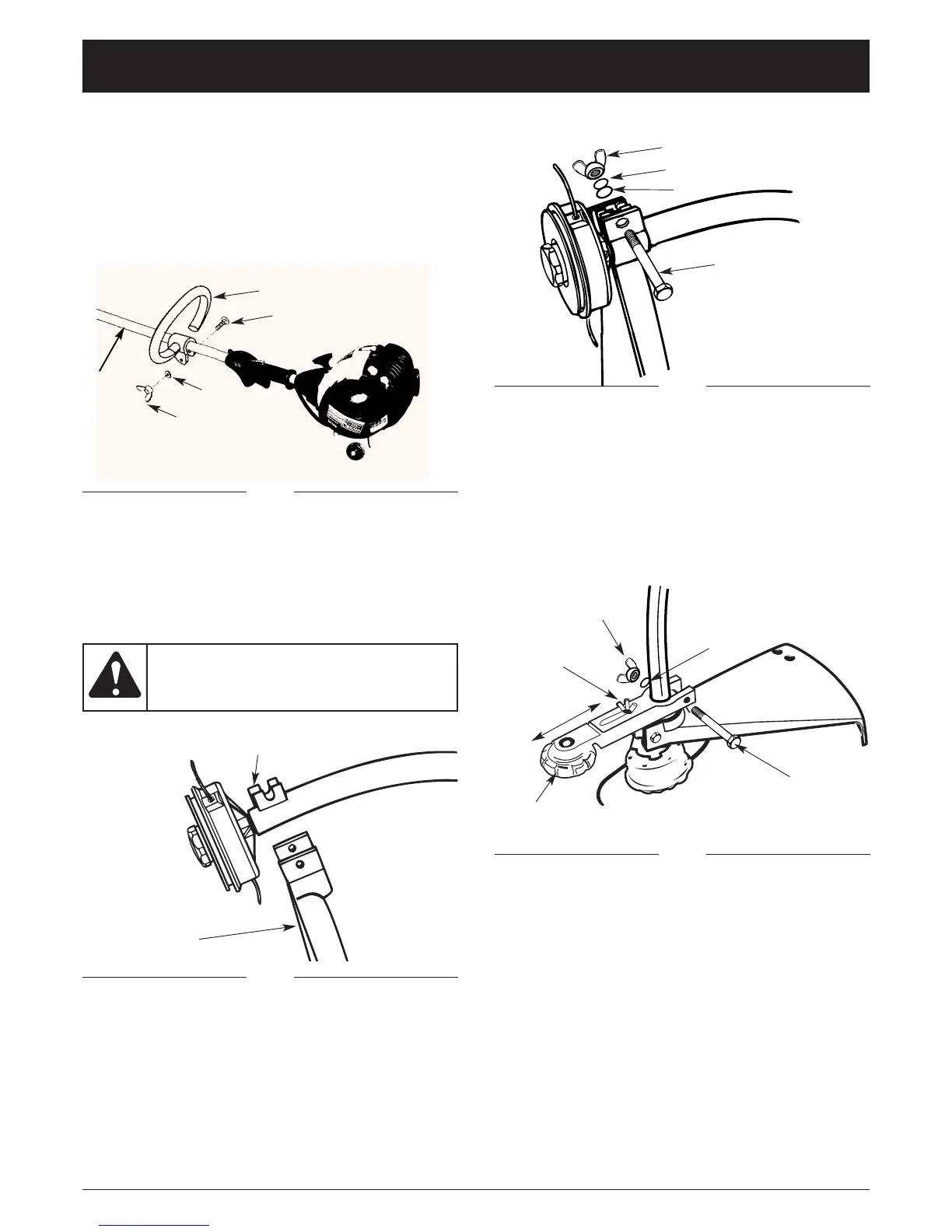

INSTALLATION ET RÉGLAGE DE LA POIGNÉE
1. Installerez la poignée sur la tige.
2. I insérez le boulon dans la poignée et fixez avec
rondelle et écrou papillon (Fig. 1).
3. Ajustez la poignée pour adapter l'opérateur et pour
serrer l'ecrou papillon.
INSTALLATION DU PROTECTEUR D'ACCES-
SOIRE DE COUPE
REMARQUE : Le pare-débis doit être installé pour
assurer une bonne distribution du fil de coupe et
assurer la protection de l’operateur.
1. Fiare reposer l’écran sur les supports de l’arbre (Fig. 2).
2. Introduire le boulon, l'écrou, la rondelle et rondelle
de verrouillage puis bien les serrer (Fig. 3).
Supports
de l’arbre
Fig. 3
Fig. 4
ROUE GUIDE POUR BORDURE
1. Poussez la roue guide pour bordure dans l'arbre
(Fig. 4). De la force peut être requise.
2. Inérez le boulon, rondelle et l'écrou et serrez bien.
3. Ajustez la profondeur de bordure en desserrant
l'écrou et en bougeant sur la position désirée, le long
de la flêche indiquée et serrez bien (Fig. 4).
Fig. 2
MODE D'EMPLOI
n'utilisez
jamais la
désherbeuse sans protecteur d'accessoire
de coupe pour éviter des blessures graves.
Poignée
Boulon
Fig. 1
Rondelle
Écrou
papillon
Corps de
l'arbre
Écrou papillon
Boulon
Rondelle de verrouillage
Rondelle
Protecteur
d'accessoire de
coupe
AVERTISSEMENT:
Boulon
Écrou papillon
Rondelle
Ecrou
Roue guide
pour bordure
