23
CONSIGNES DE SÉCURITÉ
FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL
GUIDE DE
BORDURE INCLUS
PARE-DEBRIS
TETE
DE
COUPE
BOUTON DE RÉGLAGE
DE L’AXE
ARBRE DE TRANSMISSION
AJUSTABLE
RETENUE DU
CORDON
MANETTE
MARCHE/ARRET
POIGNEE DE
MAINTIEN
POIGNEE ARRIERE
TROUS DE
VENTILA
TION
CONVERTIBLE EN
COUPE-BORDURE
FIL DE NYLON
NOTA: Le seul assemblage requis avant d’utiliser ce
coupe-herbe est la pose du pare-débris et le poignée de
maintien.
INSTALLATION DU PARE-DÉBRIS
1. Positionner le carter du moteur de manière que la tête
de coupe soit orientée vers le haut(Figure 1).
2. Glisser le pare-débris par-dessus le moteur, comme il
est illustré. (Figure 2)
3. Aligner le guide-bordure avec lrs gorges correspon-
dantes et le pousser fermement dans le sens illustré
jusu’à ce que l’on entende un déclic. (Figure 3)
NOTA: S’assurer que le guide-bordure est bien orienté
comme il est illustré. Une fois que le giude-bor
der, que le
carter du moteur et que le pare-débris sont accouplés, leur
accouplement est permanent et ils ne pourront pas être
déposés sans l’utilisation d’un outil spécial.
MISE EN PLACE DE LA POIGNEE DE MAIN-
TIEN (Fig. 4 and Fig. 5)
1. Insérer la poignée dans la position voulue, et bien ser-
rer.
2. Avant de complètement serrer, ajuster la hauteur de la
poignée de maintien en la faisant glisser sur le tube.
Serrer fermement quand la poignée se trouve à la hau-
teur désirée.
24

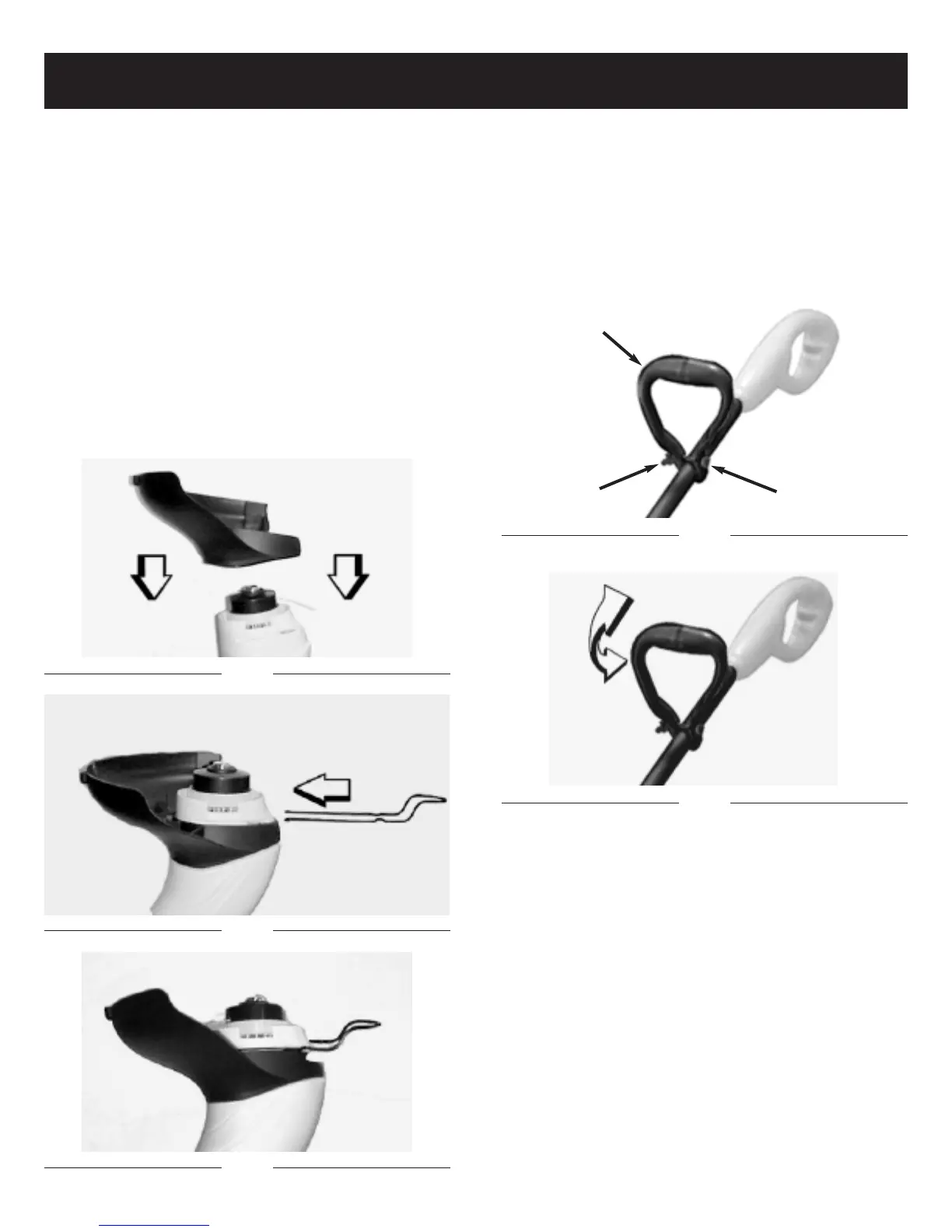

INSTRUCTIONS POUR MONTAGE
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Poignee De
Maintien
Écrou
Boulon
Fig. 5
