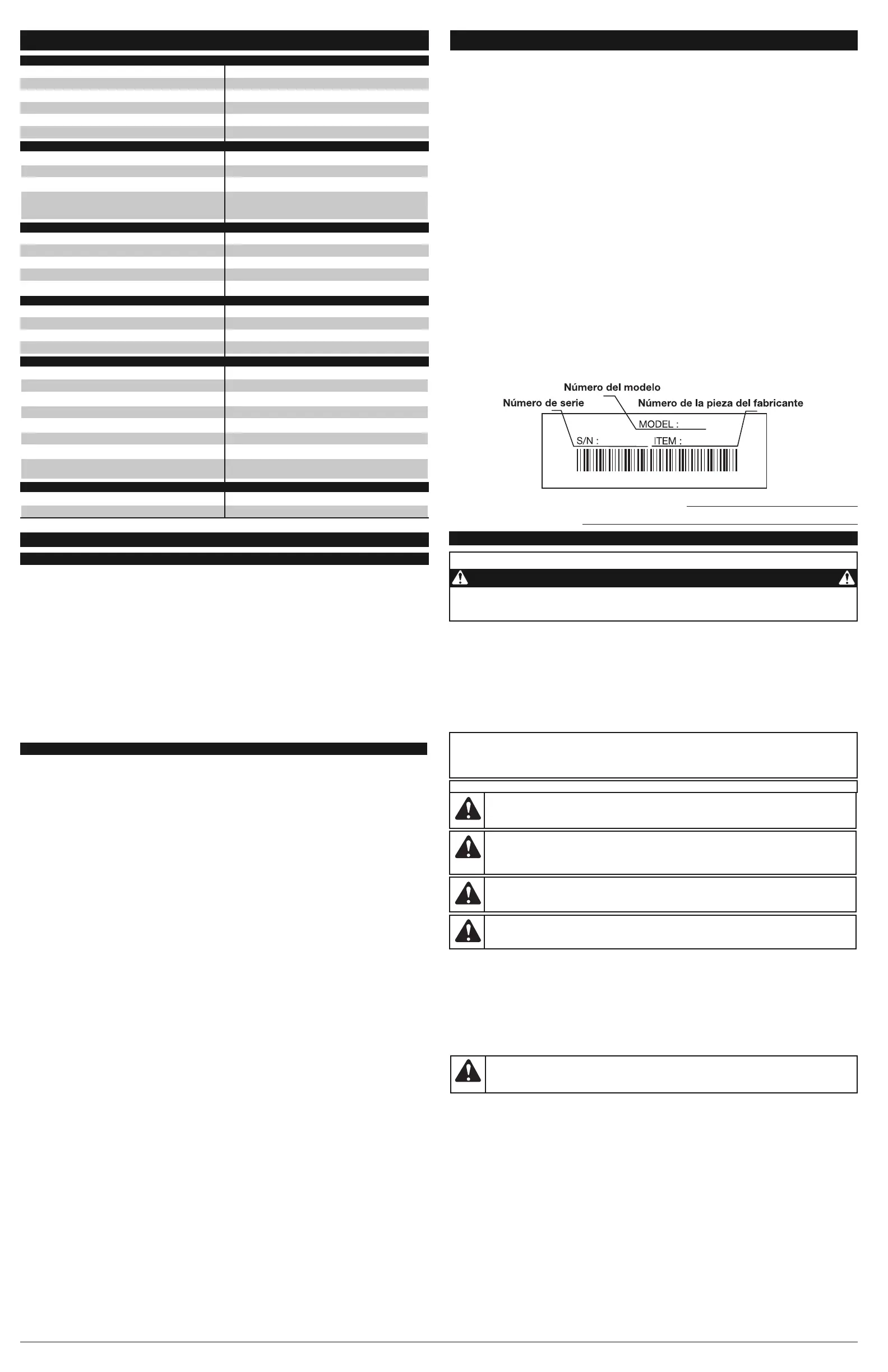

9
CAUSA ACCIÓN
El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte
El filtro de aire está sucio Limpie o cambie el filtro de aire
Parachispas obstruido Limpie o cambie el parachispas
CAUSA ACCIÓN
El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva
El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte
El filtro de aire está sucio Limpie o cambie el filtro de aire
Parachispas obstruido Limpie o cambie el parachispas
CAUSA ACCIÓN
El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte
El accesorio de corte no tiene línea Coloque una línea nueva
El carrete interior está trabado Cambie el carrete interior
La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior
La línea se ha soldado Desarme, saque la sección soldada y rebobine la línea
La línea se retorció al reponerla Desarme y rebobine la línea
No hay suficiente línea expuesta
Oprima el botón de tope y tire de la línea hasta sacar 102 mm
(4 pulgadas) de línea fuera del accesorio de corte.
CAUSA ACCIÓN
El cabezal de corte tiene aceite Limpie el aditamento de corte
RESOLUCIÓN DE PROBLEMAS
CAUSA ACCIÓN
El tanque de combustible está vacío Llene el tanque con combustible
La bombilla de cebado no fue oprimida lo suficiente
Oprima la bombilla de cebado total y lentamente de 10 veces
El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva
La bujía de encendido está arruinada Cambie o limpie la bujía de encendido
Parachispas obstruido Limpie o cambie el parachispas
CAUSA ACCIÓN
El filtro de aire está obstruido Cambie o limpie el filtro de aire
El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva
El carburador no está ajustado en forma correcta
Ajuste según las instrucciones o lleve la unidad a un
proveedor de servicio autoriza do para hacer un ajuste
de carburador
EL MOTOR NO ARRANCA
EL MOTOR NO FUNCIONA EN MINIMA
EL MOTOR NO FUNCIONA EN MINIMA
Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.
EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR
LA CABEZA DE CORTE NO HACE AVANZAR LINEA
LA LÍNEA DE CORTE AVANZA SIN CONTROL
SPECIFICATIONS
MOTEUR*
Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refroidi par air, 4-temps
Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26,2 cc (1,6 po3)
Régime de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7.200+ tr/min
Régime ralenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.800 - 3.600 tr/min
Type d'allumage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Électronique
Contact d'allumage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interrupteur berceau
Jeu de soupape. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,076-0,152 mm (0,003-0,006 po)
Écartement de la bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,655 mm (0,025 po)
Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Huile SAE 30
Contenance en huile du carter moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 ml (3,04 oz)
Carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sans plomb
Carburateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Membrane, toutes positions
Démarreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rembobinage automatique
Silencieux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Chicane avec protection
Accélérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . À rappel manuel
Capacité du réservoir de carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355 ml (12 oz)
Logement de l'arbre d'entraînement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tube acier
Manette des gaz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Détente à portée du doigt
Poids de l'appareil (sans carburant). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,4 - 6 kg (12-13,5 lb)
Mécanisme de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SpeedSpool 2®
Bobine de fil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Déclencheur de fil à butée
Diamètre de la bobine de fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101,6 mm (4 po)
Diamètre du fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,41 mm (0,095 po)
Diamètre du chemin de coupe, accessoire de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43,18 cm (17 po)
*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au
moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.
NORMAS PARA UNA OPERACION SEGURA
LLAMADAS A APOYO AL CLIENTE
INDICE DE CONTENIDOS
Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Normas para una operación segura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Instrucciones de ensamble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Información del aceite y del combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Instrucciones de arranque y apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Instrucciones de mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la
información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de
hacer cambios en cualquier momento sin aviso previo.
Copyright © 2009 MTD SOUTHWEST INC. Todos los derechos reservados.
Llame 1-800-800-7310 en EE.UU. o al 1-800-668-1238 en Canada para obtener una lista de
distribuidores de servicio localizados cerca de usted. Para obtener más detalles sobre su unidad, visite
nuestro sitio en www.mtdproducts.com o www.mtdproducts.ca.
NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA, DEBERA
PRESENTAR PRUEBA DE SU COMPRA.
ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS PATENTES DE EE.UU., OTRAS PATENTES EN TRAMITE.
El servicio de esta unidad, ya sea durante o después del período cubierto por la garantía, debe ser realizado
solamente por un proveedor de servicios autorizado y aprobado.
Antes de que empiece a ensamblar su nuevo equipo, por favor ubique la placa que contiene el modelo
de la unidad y escriba esa información en el espacio en blanco aquí debajo. Aquí debajo se explica la
muestra de una placa del modelo.
Copie el número de serie aquí:
Copie el número del modelo/ pieza del fabricante aquí:
Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de
seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de seguridad no
eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no substituyen las
medidas adecuadas de prevención de accidentes.
NOTA: Le ofrece información o instrucciones que son esenciales para la operación o mantenimiento
del equipo.
SIMBOLO SIGNIFICADO
PARACHISPAS
NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon
y Washington. Todos los terrenos forestales de los EE.UU. y el estado de California (Códigos de Recursos Públicos
4442 y 4443), Oregon y Washington, requieren por decreto, que ciertos motores de combustión interna que se
hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, estén equipados con un parachispas, que
sean mantenidos en buen estado de funcionamiento o que el motor sea construido, esté equipado y sea mantenido
para evitar incendios. Consulte los reglamentos pertinentes a esos requisitos con las autoridades estatales o
locales. El incumplimiento de esos requisitos puede responsabilizarle o someterle a la imposición de una multa.
Esta unidad fue equipada en la fábrica con un parachispas. Si requiere sustitución, hay una Pantalla
Parachispas disponible, Pieza #
753-05444
al contactar el departamento de servicio.
• IMPORTANTE INFORMACION DE SEGURIDAD •
Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no
hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.
SI TIENE PREGUNTAS, LLAME AL 1-800-800-7310 en EE.UU.
o al 1-800-668-1238 en Canada
PROPOSICIÓN 65 DE CALIFORNIA
ADVERTENCIA
LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO CONTIENEN SUBSTANCIAS QUIMICAS QUE EL
ESTADO DE CALIFORNIA CONOCE COMO CAUSANTES DECANCER, DEFECTOS DE NACIMIENTO U
OTROS DAÑOS REPRODUCTIVOS.
ALERTA DE SEGURIDAD:
Indica peligro, advertencia o precaución. Debe prestar
atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros
símbolos o figuras.
PELIGRO:
El no obedecer una advertencia de seguridad puede conducir a que usted u
otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para
reducir el riesgo de incendio, descarga eléctrica y lesiones personales.
ADVERTENCIA:
El no seguir una advertencia de seguridad puede conducir a que
usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para
reducir el riesgo de incendio, descarga eléctrica y lesiones personales.
PRECAUCIÓN:
El no seguir una advertencia de seguridad puede conducir a daño patrimonial
o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de
seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.
LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACION
• Lea todas las instrucciones con cuidado. Conozca bien los controles y el uso correcto de la unidad.
• No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.
• Los niños y los adolescentes menores de 15 años no deben operar las unidades, excepto por los
adolescentes guiados por un adulto.
• Inspeccione la unidad antes de utilizarla. Cambie las partes dañadas. Verifique si existen pérdidas de
combustible. Asegúrese de que los sujetadores estén bien colocados y asegurados. Cambie las partes
accesorias de corte que estén quebradas, cascadas o dañadas de cualquier forma. Asegúrese de que el
accesorio de corte está bien instalado y ajustado con firmeza. Asegúrese de que la protección accesoria
de corte esté bien conectada y colocada según se recomienda.
• Use siempre la línea de repuestos de 2,41 mm (0,095 pulg) del fabricante del equipo original. No use
nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estas pueden desprenderse y convertirse
en un proyectil peligroso.
• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y pies.
• Limpie el área de corte antes de cada uso. Retire todos los objetos como rocas, vidrios rotos, clavos,
alambre o cuerda los cuales pueden ser despedidos o enredarse en el accesorio de corte. Aleje a todos
los niños, espectadores y animales domésticos. Mantenga todos los niños, espectadores y animales
domésticos a un radio de por lo menos 15 m (50 pies); aún así puede existir un riesgo de objetos
despedidos contra los espectadores. Los espectadores deben usar protección para sus ojos. Si alguien
se le acerca, pare el motor y el accesorio de corte de inmediato.
• Oprima el control del regulador y verifique que regrese automáticamente a la posición de mínima. Haga
todos los ajustes o reparaciones antes de usar la unidad.
ADVERTENCIA:
Se deben seguir las siguientes reglas de seguridad cuando use la unidad.
Por favor lea estas instrucciones para su propia seguridad y las de los espectadores, antes de hacer
funcionar la unidad. Por favor mantenga estas instrucciones en un lugar seguro para uso futuro.
ARBRE D'ENTRAÎNEMENT ET ACCESSOIRE DE COUPE*
