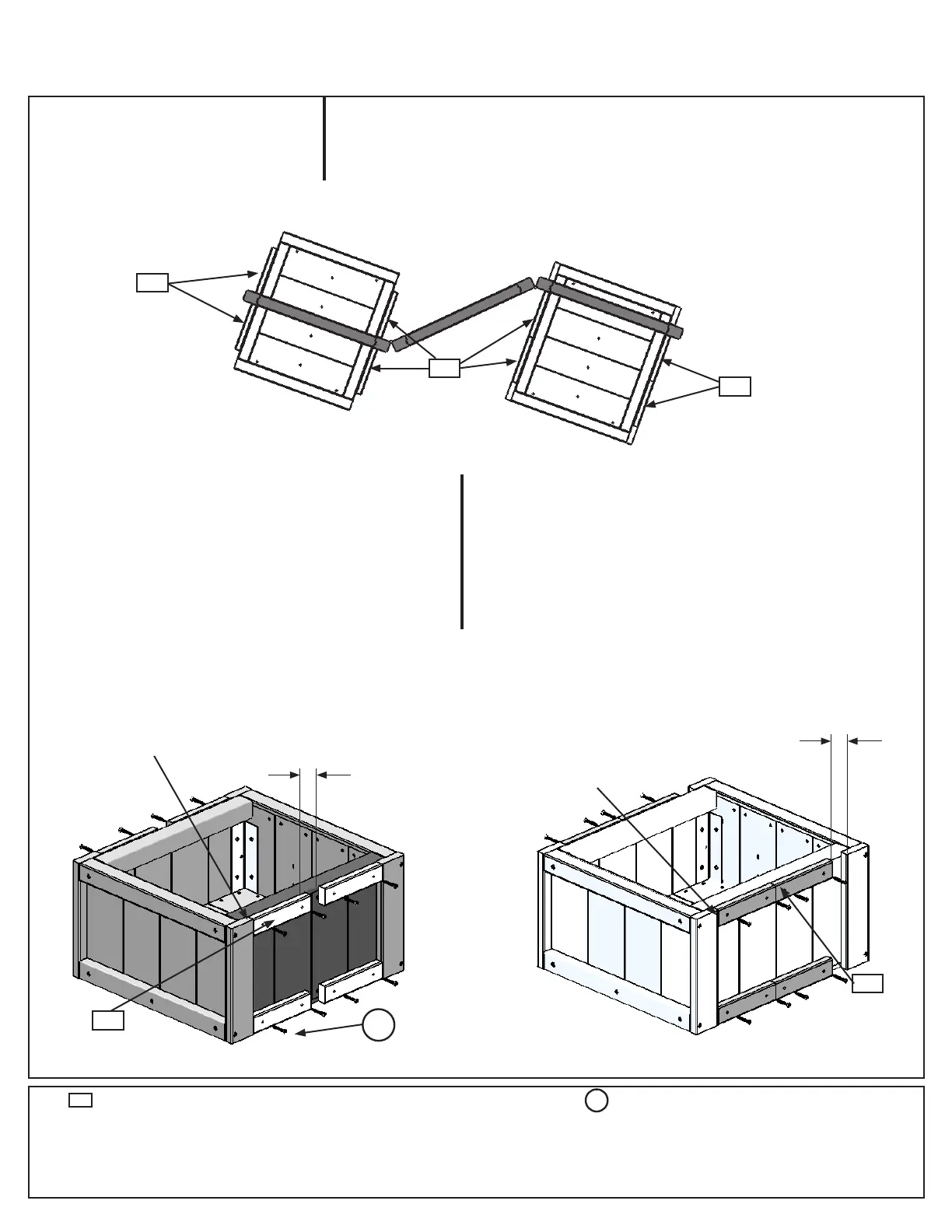

Step 8 - Attach Frame Rail Adjustable / Étape 8 – Fixez la traverse de cadre ajustable
A. Attach 8 (134) Frame Rail
Adjustable to the (017) Inside
Assemblies as shown below, using
2 (S2) wood screws per Frame Rail
Adjustable.
x 8
x 16 per box
16 par bac
1-5/8”
1-5/8”
Flush to Stile, one side
Afeure le montant d’un côté
32 X Wood Screw / Vis à bois
16 x Frame Rail Adjustable / Traverse de cadre – ajustable
134
S2
S2
134
134
x 8
Note: Frame Rail Adjustable must be ush to both
Frame Stile as shown.
Leave 1-5/8” in between Frame Rail Adjustable.
Note: La traverse de cadre ajustable doit afeurer
les deux montants, tel que montré. Laissez 1-5/8 po
entre les traverses de cadre ajustables.
Note: Frame Rail Adjustable must be ush to one
Frame Stile as shown. Leave 1-5/8” at opposite end of
assembly.
Note: La traverse de cadre ajustable doit afeurer
un montant, tel que montré. Laissez 1-5/8 po du côté
opposé de l’assemblage.
Planter Box Centred/ Bac à eurs centré Planter Box Offset/ Bac à eurs décalé
Flush to Stile, both sides
Afeure le montant de chaque côté.
x 8
134
134
134
