Yardistry YM12632X - Page 15

15 support@yardistrystructures.com
5/16 x 4" Hex Bolt
5/16 x 4" Hex Bolt
Hardware / Quincaillerie / Tornillos y accesorios
A: At the top of each Post
Assembly place 1 (894) Arbor Side
ush to top and sides of posts.
Attach with 4 (G4) Hex Bolts (with
lock washers, at washer and
t-nuts). (F6.1 and F6.2)
5/16” T-Nut /
Écrou en T /
Tuerca T
5/16” Lock Washer /
Rondelle de verrouillage /
Arandela de seguridad
Wood / Bois / Madera
G4
F6.1
F6.2
G4
(890)
G4
(890)
Flush /
Aligné /
Nivelado
(890)

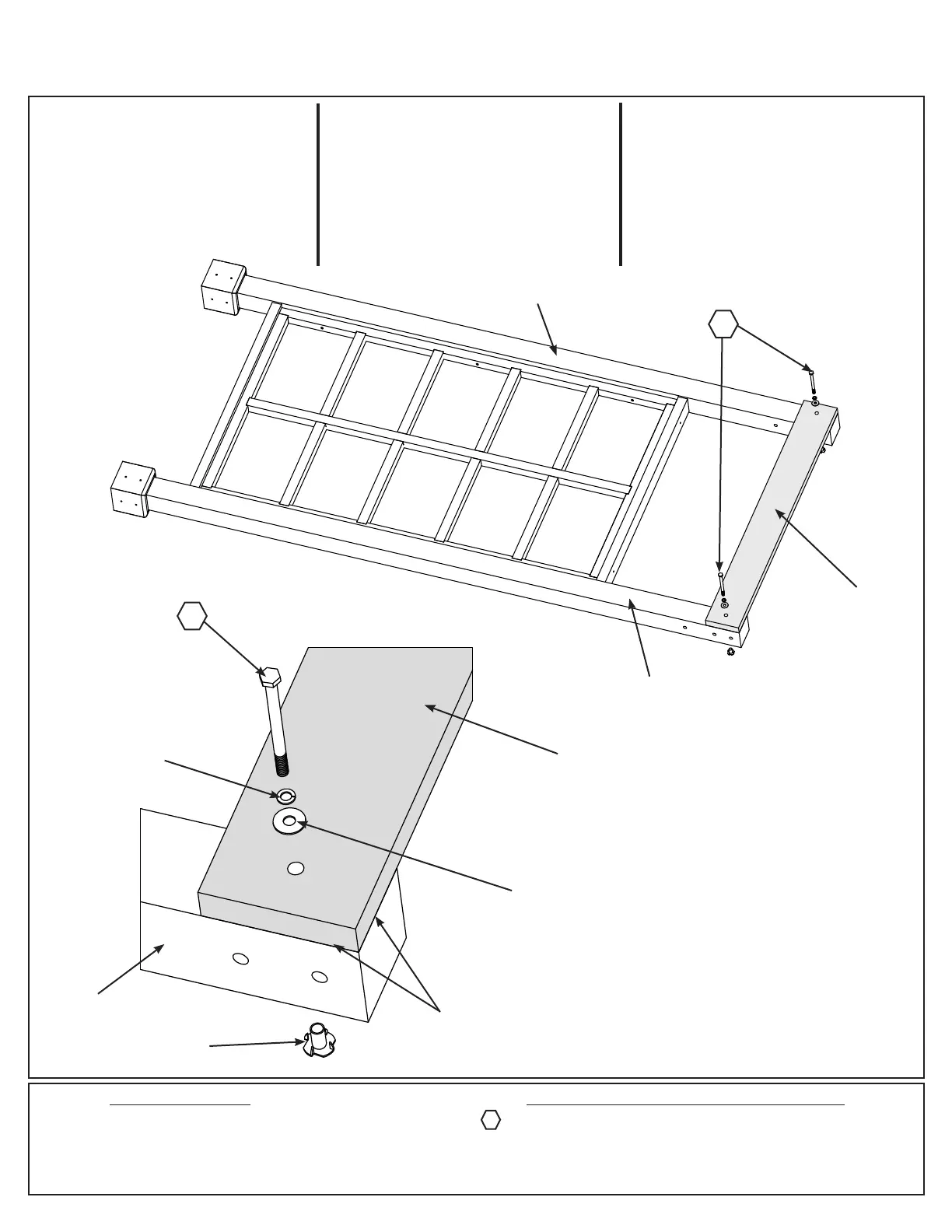

Step 6: Attach Arbor Side to Posts - Étape 6 : Fixation des côtés de tonnelle aux poteaux
- Paso 6: Fijación de los lados de cenador a los postes
A: Au sommet de chaque
assemblage de poteau placez 1 côté
de tonnelle (894) aligné aux hauts
et côtés des poteaux. Fixez avec
4 boulons hexagonaux (G4 avec
rondelle de verrouillage, rondelle
plate et écrou en T). (F6.1 et F6.2)
A: En la parte superior de cada
montaje de poste coloque 1 lado
de cenador (894) nivelado con las
partes superiores y lados de los
postes. Fije con 4 pernos hexagonal
(G4 con arandela de seguridad,
arandela plana y tuerca T). (F6.1 y
F6.2)
5/16” Flat Washer
/ Rondelle plate /
Arandela plana
2 x (894) Arbor Side / Côté de tonnelle / Lado de cenador
4 x 5/16 x 4”
4 x 5/16” Lock Washer / Rondelle de verrouillage / Arandela de seguridad
4 x 5/16” Flat Washer / Rondelle plate / Arandela plana
4 x 5/16” T-Nut / Écrou en T / Tuerca T
(894) Arbor Side /
Côté de tonnelle /
Lado de cenador
(894) Arbor Side /
Côté de tonnelle /
Lado de cenador
Top / Haut /
Parte superior
