#10 x 2-1/2" Pan Screw
#10 x 2-1/2" Pan Screw
F7.1

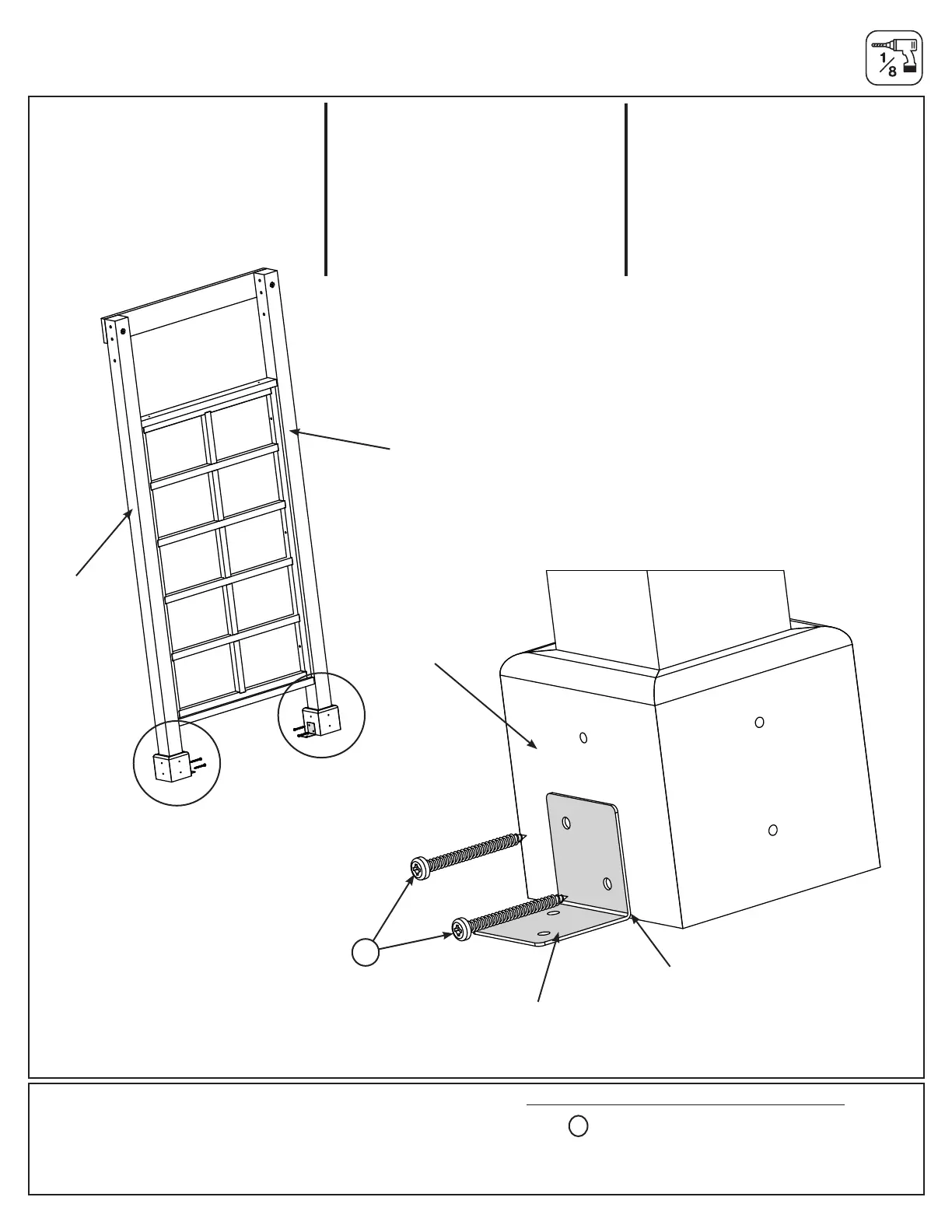

A: On the inside of each (890) Post
place 1 Corner Bracket ush to the
bottom and centred on each (892)
Plinth, pre-drill with a 1/8” drill bit
then attach with 2 (S23) Pan Screws
per bracket. (F7.1 and F7.2)
F7.2
Step 7: Attach Corner Brackets - Étape 7 : Fixation des équerres de coin
- Paso 7: Colocación de los Soportes de esquina
8 x #10 x 2-1/2”
4 x Corner Bracket / Équerre de coin / Soporte de Esquina
S23
Hardware / Quincaillerie / Tornillos y accesorios
Corner Bracket /
Équerre de coin /
Soporte de esquina
S23
(890)
(890)
(892)
A: Depuis l’intérieur de chaque
poteau (890) placez 1 équerre de
coin alignée et centrée au bas de
chaque plinthe (892), pré-percez
avec un embout de 0.3175 cm
(1/8’’) puis xez avec 2 vis à tête
cylindrique (S23) par équerre. (F7.1
et F7.2)
A: En el interior de cada poste
(890) coloque 1 soporte de esquina
nivelado y centrado con la parte
inferior de cada plintho (892),
pretaladre con una broca de 1/8’’ y
luego je con 2 tornillos de cabeza
plana (S23) por soporte. (F7.1 y
F7.2)
Flush and Centred
/ Aligné et centré /
Nivelado y centrado
