Yardistry YM12632X - Page 17

17 support@yardistrystructures.com

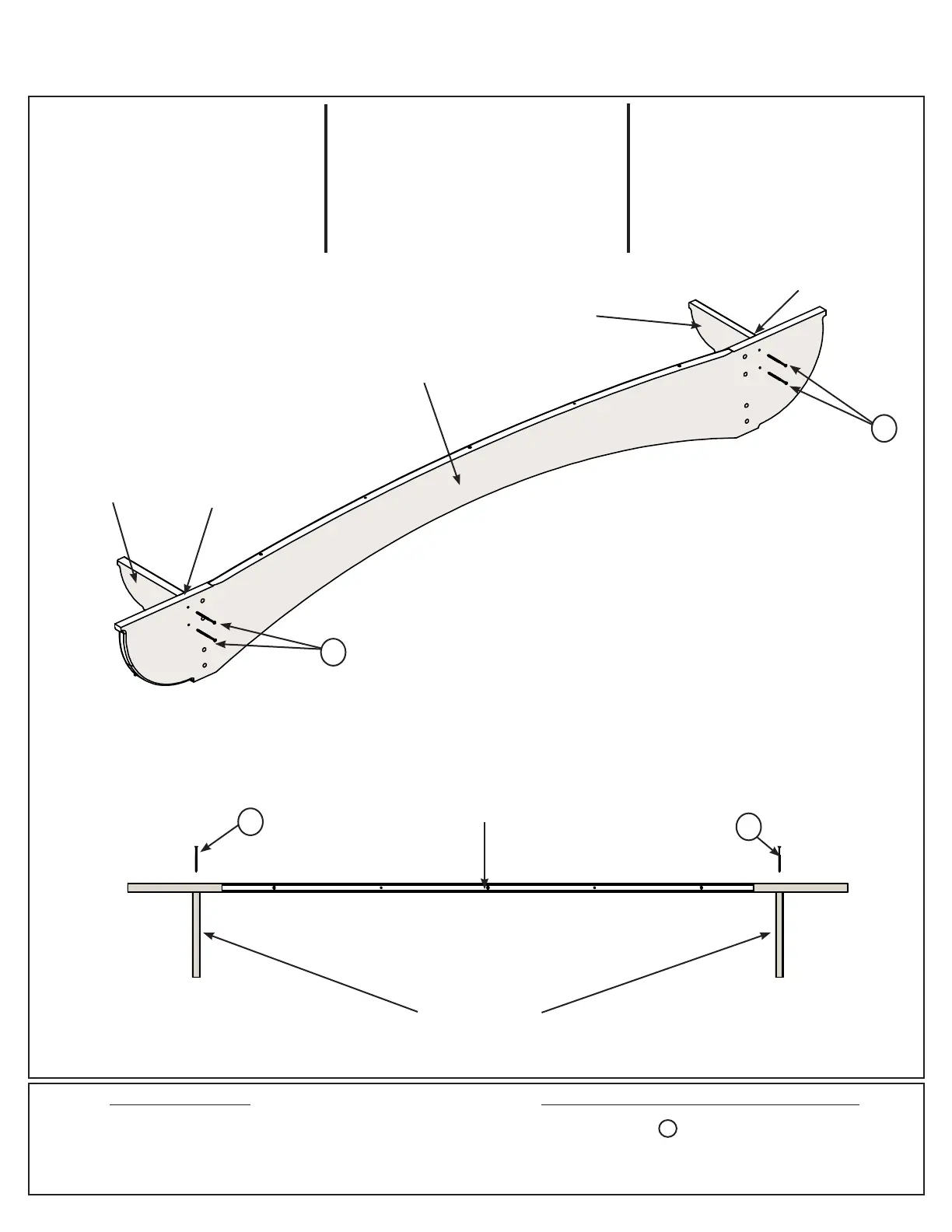

A: Place 2 (208) Arbor Ends
centred over pilot holes and ush to
top of each (895) Arbor Beam then
attach with 2 (S4) Wood Screw per
(208) Arbor End. (F8.1 and F8.2)
F8.1
Hardware / Quincaillerie / Tornillos y accesorios
A: Placez 2 bouts de tonnelle
(208) centrés sur les trous pilotes et
alignés au sommet de chaque poutre
de tonnelle (895) puis xez avec 2
vis à bois (S4) par bout de tonnelle
(208). (F8.1 et F8.2)
A: Coloque 2 extremos de cenador
(208) centrados sobre los agujeros
pilotos y nivelados con la parte
superior de cada viga de cenador
(895) con 2 tornillos de madera (S4)
por extremo de cenador (208). (F8.1
y F8.2)
8 x #8 x 3”
S4
(895) Arbor Beam /
Poutre de tonnelle /
Viga de cenador
2 x (895) Arbor Beam / Poutre de tonnelle / Viga de cenador
4 x (208) Arbor End / Bout de tonnelle / Extremo de cenador
Wood / Bois / Madera
S4
S4
F8.2
Top View / Vue
de dessus /
Vista superior
S4
S4
Flush /
Aligné /
Nivelado
Flush /
Aligné /
Nivelado
(208) Arbor End /
Bout de tonnelle /
Extremo de cenador
(208) Arbor End /
Bout de tonnelle /
Extremo de cenador
(208) Arbor End /
Bout de tonnelle /
Extremo de cenador
Step 8: Attach Arbor Ends - Étape 8 : Fixation des bouts de tonnelle
- Paso 8: Fijación de los extremos de cenador
(895) Arbor Beam /
Poutre de tonnelle /
Viga de cenador
