6 Anwenderparameter

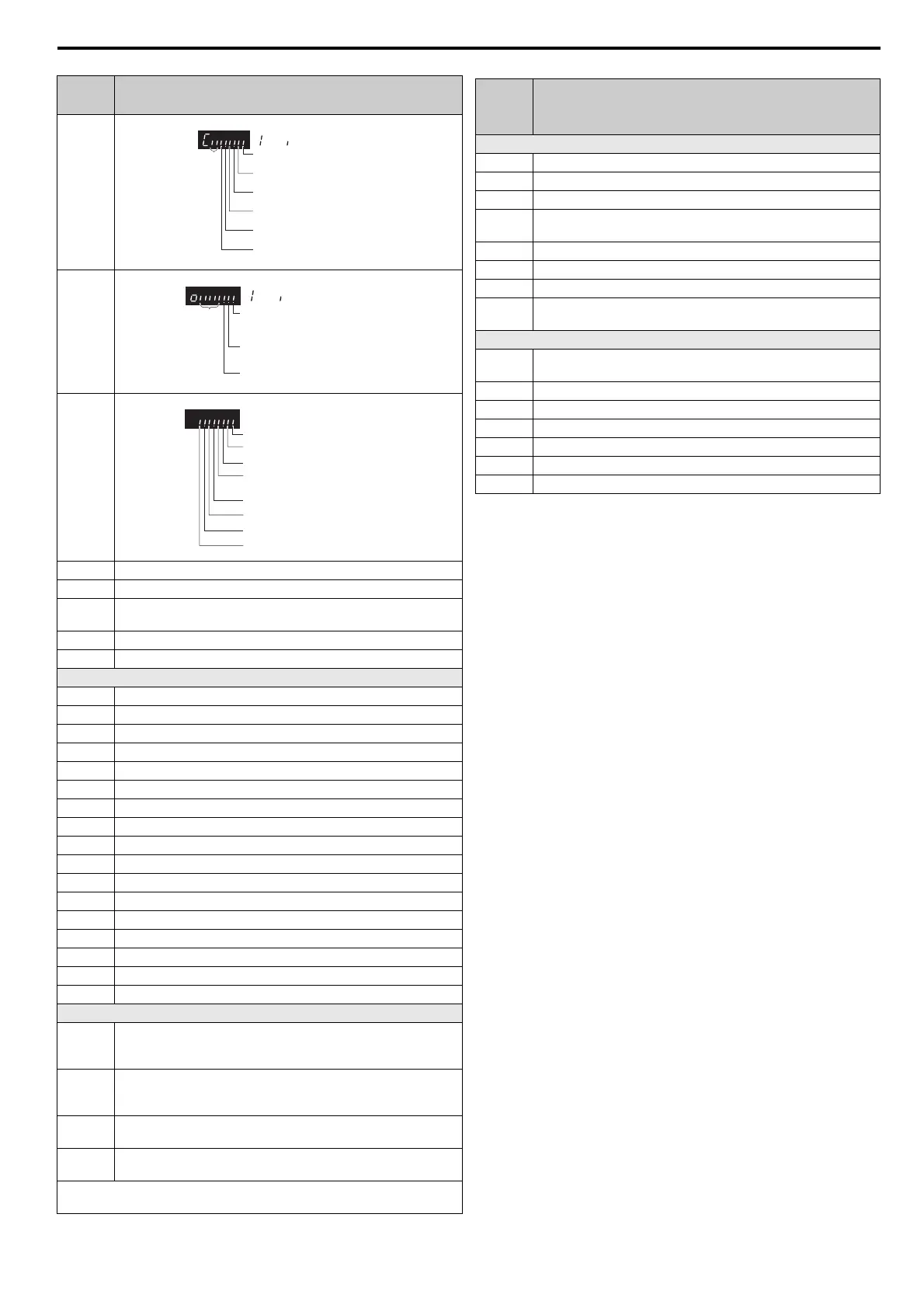

YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Kurzanleitung DE 25
U1-10
Status Steuerklemme
U1-11
Status Ausgangsklemme
U1-12
Umrichterstatus
U1-13 Eingangspegel Klemme A1
U1-14 Eingangspegel Klemme A2
U1-16
Ausgangsfrequenz nach Sanftanlaufbaustein (Frequ. nach Hochlauf-
/Tieflauframpen)
U1-18 OPE-Fehlerparameter
U1-24 Impulsfolgefrequenz
Fehleranalyse
U2-01 Aktueller Fehler
U2-02 Vorheriger Fehler
U2-03 Frequenzsollwert bei letztem Fehler
U2-04 Ausgangsfrequenz bei letztem Fehler
U2-05 Ausgangsstrom bei letztem Fehler
U2-06 Motordrehzahl bei letztem Fehler
U2-07 Ausgangsspannung bei letztem Fehler
U2-08 Zwischenkreisspannung bei letztem Fehler
U2-09 Ausgangsleistung bei letztem Fehler
U2-10 Drehmomentsollwert bei letztem Fehler
U2-11 Eingangsklemmenstatus bei letztem Fehler
U2-12 Ausgangsklemmenstatus bei letztem Fehler
U2-13 Betriebsstatus des Umrichters bei letztem Fehler
U2-14 Betriebszeit bei letztem Fehler
U2-15 Drehzahlsollwert nach Sanftanlauf bei letztem Fehler
U2-16 q-Achsenstrom des Motors bei letztem Fehler
U2-17 d-Achsenstrom des Motors bei letztem Fehler
Fehlerspeicher
U3-01
bis
U3-04
Zeigt den letzten Fehler bis viertletzten Fehler an
U3-05
bis
U3-08
Akkumulierte Betriebszeit beim letzten Fehler und bei den
vorhergehenden Fehlern.
U3-09 bis
U3-14
Zeigt den fünftletzten Fehler bis zum zehntletzten Fehler an.
U3-15 bis
U3-20
Akkumulierte Betriebszeit beim fünftletzten Fehler und bei den
vorhergehenden Fehlern.
* Folgende Fehler werden nicht im Fehlerprotokoll aufgezeichnet:
CPF00, 01, 02, 03, UV1 und UV2.
Über-
wachungs
ausgänge
Beschreibung
1: Digitaleingang 1
(Klemme S1 aktiviert)
1: Digitaleingang 2
(Klemme S2 aktiviert)
1: Digitaleingang 3
(Klemme S3 aktiviert)
1: Digitaleingang 4
(Klemme S4 aktiviert)
1: Digitaleingang 5
(Klemme S5 aktiviert)
1: Digitaleingang 6
(Klemme S6 aktiviert)
: EIN : AUS
Reserviert
1: Relaisausgang
(Klemme MA-MC geschlossen
MB-MC offen)
1: Open Collector Ausgang 1
(Klemme P1) aktiviert
1: Open Collector Ausgang 2
(Klemme P2) aktiviert
: EIN
Reserviert
: AUS
1: Betrieb
1: Null-Drehzahl
1: Rückwärts
1: Fehler-Rücksetzsignal-
eingang
1: Frequenzübereinstimmung
1: FU bereit
1: Alarm
1: Fehler
Auswahl
Digital-
eingang/
ausgang
Beschreibung
Funktionsauswahl für Digitaleingänge
3 Fixsollwert 1
4 Fixsollwert 2
5 Fixsollwert 3
6
Tipp-Frequenzsollwert (höhere Priorität als
Mehrstufendrehzahlsollwert)
7 Auswahl Hochlauf/Tieflaufzeit 1
F Nicht verwendet (Einstellung für nicht verwendete Klemmen)
14 Fehlerrücksetzung (Rücksetzung bei Wechsel auf EIN)
20 bis 2F
Externer Fehler; Eingangsart: Schließer- Kontakt/Öffner-Kontakt,
Erkennungsmethode: Normal/während des Betriebs
Funktionsauswahl für Digitalausgänge
0
Während Betrieb (EIN: START-Befehl auf EIN oder Spannung wird
ausgegeben)
1 Nulldrehzahl
2 Frequenzübereinstimmung
6 Umrichter bereit
E Fehler
F nicht verwendet
10 Geringfügiger Fehler (Alarm) (EIN: Alarm wird angezeigt)
TOMP_C710606_75A_0_0_prePrint.pdf 27 21.12.2010 13:52:19
