Yealink UVC84 Quick Start

14
3
4
Montage
Verbindung
• Der MCore Pro kann wahlweise an der Wand, auf dem TV oder auf dem Tisch befestigt werden.
• Der MTouch E2 kann wahlweise auf den Tisch gestellt der Wand befestigt werden.
• Der UVC84 kann auf eine flache Oberfläche stellen, auf einem Display montieren, an der Wand
montieren, an der Decke montieren, an der TV-Halterung montieren.
• Der MSpeaker II kann wahlweise an der Wand oder auf dem Tisch befestigt werden.
• Sie können das Systemzubehör ganz nach Ihren aktuellen und räumlichen Anforderungen installieren und
einrichten. Eine Anleitung zur Installation und Einrichtung nden Sie in der Kurzanleitung des jeweiligen
Produkts.

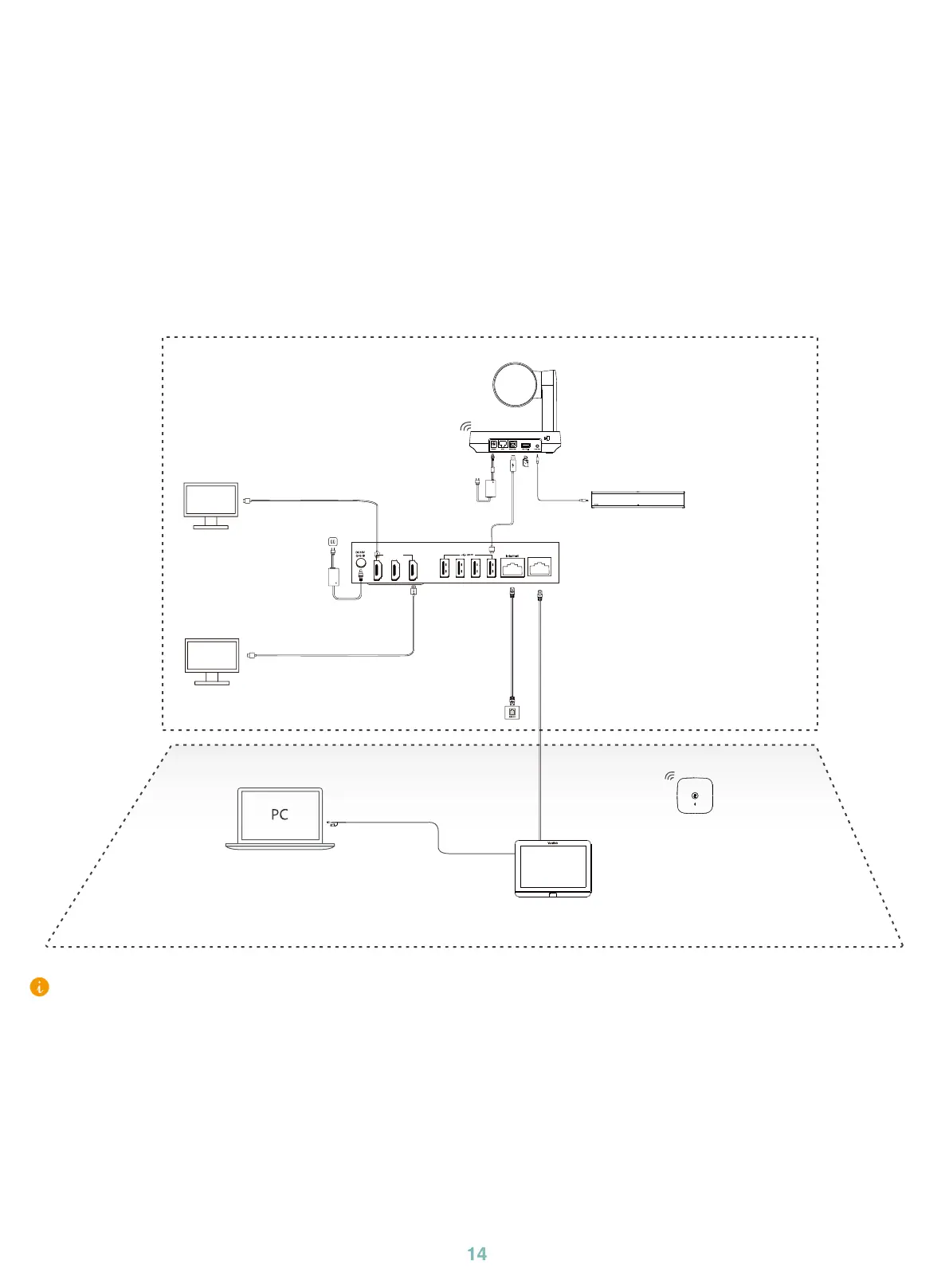

MTouch
3x HDMI out
MCore Pro
Anzeige
(nicht im Lieferumfang
enthalten)
Anzeige
(nicht im Lieferumfang
enthalten)
PC
(nicht im Lieferumfang enthalten)
MSpeaker II
CPW65
MTouch E2
UVC84
WDD60
(2,1 m, 6,89 ft)
Elektrizität
(19V/4,74A)
(1.8 m, 5.91 ft) HDMI
(1.8 m, 5.91 ft) HDMI
(3,5m, 11,48ft)
Elektrizität
(48 V/0,7 A)
(2,5m, 8,20ft)
USB-Kabel 2.0 (A - B)
(3m, 9,84ft)
3,5 mm-Audiokabel
(7.5 m, 24.60 ft) CAT5e
CAT5e-Kabel
(nicht im
Lieferumfang
enthalten)
(1.2 m, 3.94 ft) USB 3.1 (C - C, HDMI)
• Beim ersten Start des Systems müssen Sie eine Maus anschließen, um die Ersteinrichtung vorzunehmen. Wir
empfehlen die Verwendung eines kabellosen Maus- und Tastaturkits.
• Bitte verwenden Sie Typ A - Typ A-Adapter, wenn Sie WDD60 und UVC84 anschließen, um eine Überhitzung
zu vermeiden.
• Nicht im Lieferumfang enthalten sind:
»
Anzeige: Auösung von 1080p oder mehr mit HDMI-Anschluss.
»
PC: Mit HDMI- oder USB-C-Anschluss (Unterstützung des DP-Protokolls).
»
Ethernet-Kabel: CAT5e oder höher.
»
HDMI: Standard HDMI-Kabel.
»
PoE-Switch: Wenn Sie PoE verwenden, um Lautsprecher oder Kameras anzuschließen, benötigen Sie PoE+.

Yealink UVC84 Specifications

General

Maximum frame rate	30 fps
Supported video modes	720p, 1080p
Maximum video resolution	3840 x 2160 pixels
Resolution at capture speed	1280x720@30fps, 1920x1080@30fps, 3840x2160@30fps
Supported graphics resolutions	1280 x 720 (HD 720), 1920 x 1080 (HD 1080), 3840 x 2160
Megapixel	- MP
Camera type	Single camera
Digital zoom	3 x
Optical zoom	12 x
Combined zoom	36 x
White balance	ATW, Auto, Manual
Zoom capability	Yes
Focal length range	3.9 - 46.8 mm
Aperture range (F-F)	1.6 - 2.8
Light exposure modes	Auto, Manual
Minimum illumination	0.1 lx
Vertical field of view	45 °
Horizontal field of view	73 °
Field of view (FOV) angle	80 °
Signal-to-Noise Ratio (SNR)	63 dB
Fastest camera shutter speed	1/10000 s
Slowest camera shutter speed	0.01667 s
Pan range	-100 - 100 °
Mounting type	Stand
Product color	Black
Tilt angle range	-90 - 40 °
USB 2.0 ports quantity	2
Ethernet LAN (RJ-45) ports	1
Input current	0.7 A
AC input voltage	100-240 V
DC input voltage	48 V
Power source type	AC, DC
Mac operating systems supported	Mac OS X 10.10 Yosemite
Windows operating systems supported	Windows 10, Windows 7
Cables included	USB
USB cable length	7 m
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	10 - 95 %
Harmonized System (HS) code	85258900

Weight and Dimensions

Width	156 mm
Height	183 mm
Weight	2900 g
Height (max)	192 mm
