Yealink UVC84 Quick Start

9
3
4
安装部署
连接方式
• MCore Pro 支持 : 墙装，固定在 TV 背部，固定在桌底。
• MTouch E2 支持 : 置于桌面 , 墙装。
• UVC84 支持 : 平放安装，挂装，墙装，吊装，电视架安装。
• MSpeaker II 支持 : 墙装，固定在桌面。
• 将系统中的配件按照环境和实际需求安装部署。有关如何安装部署，可参阅各产品的快速入门指南。

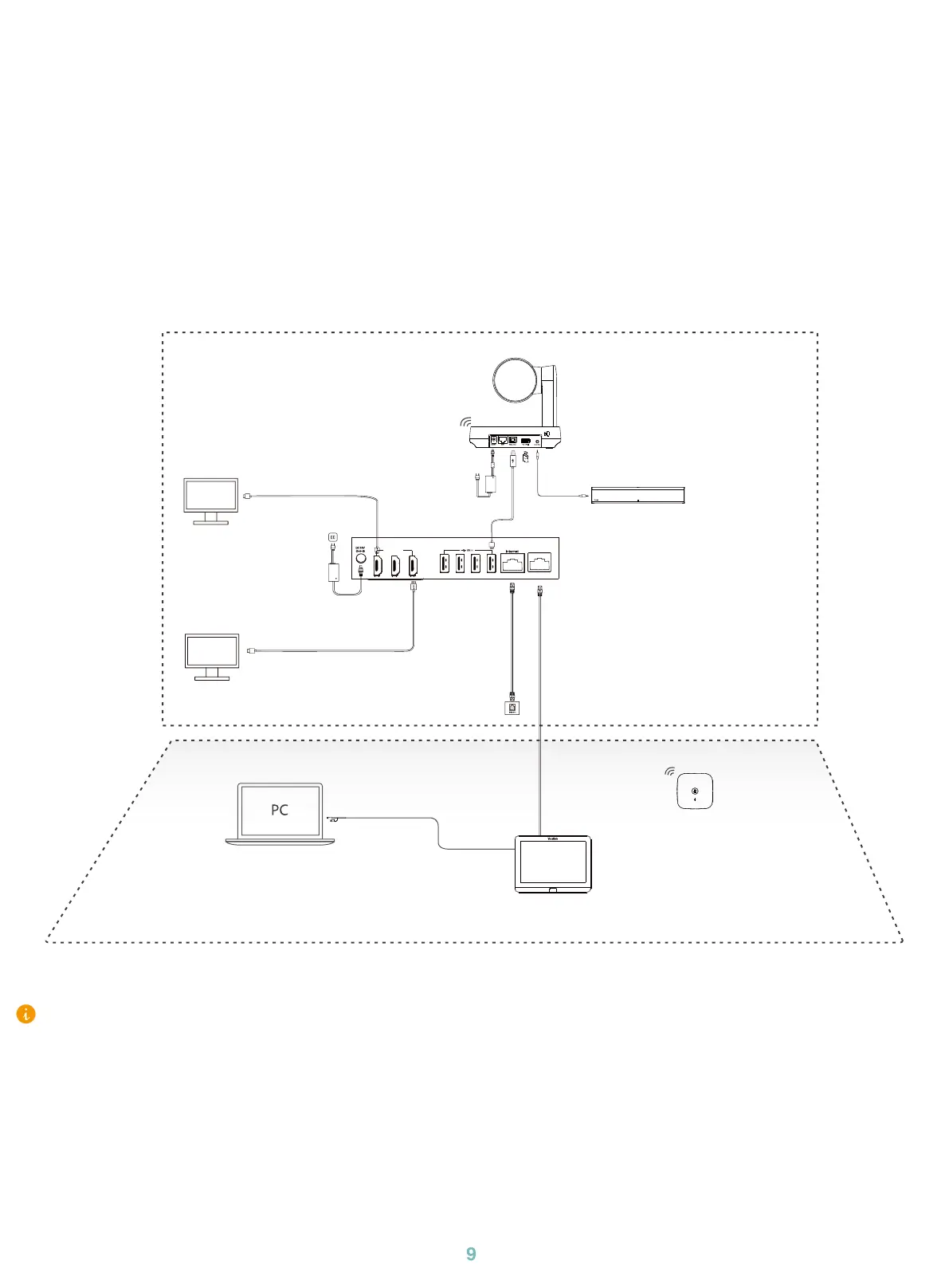

MTouch
3x HDMI out
MCore Pro
显示器
（需自备）
显示器
（需自备）
PC
（需自备）
MSpeaker II
CPW65
MTouch E2
UVC84
WDD60
(2.1 m, 6.89 ft)
电源
(19V/4.74A)
(1.8 m, 5.91 ft) HDMI
(1.8 m, 5.91 ft) HDMI
(3.5m, 11.48ft)
电源
(48V/0.7A)
(2.5m, 8.20ft)
USB 2.0 (A - B) 线
(3m, 9.84ft)
3.5mm 音频线
(7.5 m, 24.60 ft) CAT5e
CAT5e 线
（需自备）
(1.2 m, 3.94 ft) USB 3.1 (C - C, HDMI)
• 首次启动时，你需要在 MCore Pro 上接一个鼠标来完成系统初始化配置。我们推荐使用无线键鼠套装。
• WDD60 与 UVC84 连接时请使用 Type-A 转 Type-A 转换头，防止过热。
• 需自备配件要求：
»
显示器：推荐支持 1080p 及以上分辨率且带有 HDMI 接口的显示器。
»
PC：具备 HDMI 或 USB-C（支持 DP 协议）接口。
»
以太网线：CAT5e 及以上规格网线。
»
HDMI：标准 HDMI 高清线。
»
PoE 交换机：如果使用 PoE 连接扬声器或摄像头，需使用 PoE+。

Yealink UVC84 Specifications

General

Maximum frame rate	30 fps
Supported video modes	720p, 1080p
Maximum video resolution	3840 x 2160 pixels
Resolution at capture speed	1280x720@30fps, 1920x1080@30fps, 3840x2160@30fps
Supported graphics resolutions	1280 x 720 (HD 720), 1920 x 1080 (HD 1080), 3840 x 2160
Megapixel	- MP
Camera type	Single camera
Digital zoom	3 x
Optical zoom	12 x
Combined zoom	36 x
White balance	ATW, Auto, Manual
Zoom capability	Yes
Focal length range	3.9 - 46.8 mm
Aperture range (F-F)	1.6 - 2.8
Light exposure modes	Auto, Manual
Minimum illumination	0.1 lx
Vertical field of view	45 °
Horizontal field of view	73 °
Field of view (FOV) angle	80 °
Signal-to-Noise Ratio (SNR)	63 dB
Fastest camera shutter speed	1/10000 s
Slowest camera shutter speed	0.01667 s
Pan range	-100 - 100 °
Mounting type	Stand
Product color	Black
Tilt angle range	-90 - 40 °
USB 2.0 ports quantity	2
Ethernet LAN (RJ-45) ports	1
Input current	0.7 A
AC input voltage	100-240 V
DC input voltage	48 V
Power source type	AC, DC
Mac operating systems supported	Mac OS X 10.10 Yosemite
Windows operating systems supported	Windows 10, Windows 7
Cables included	USB
USB cable length	7 m
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	10 - 95 %
Harmonized System (HS) code	85258900

Weight and Dimensions

Width	156 mm
Height	183 mm
Weight	2900 g
Height (max)	192 mm
