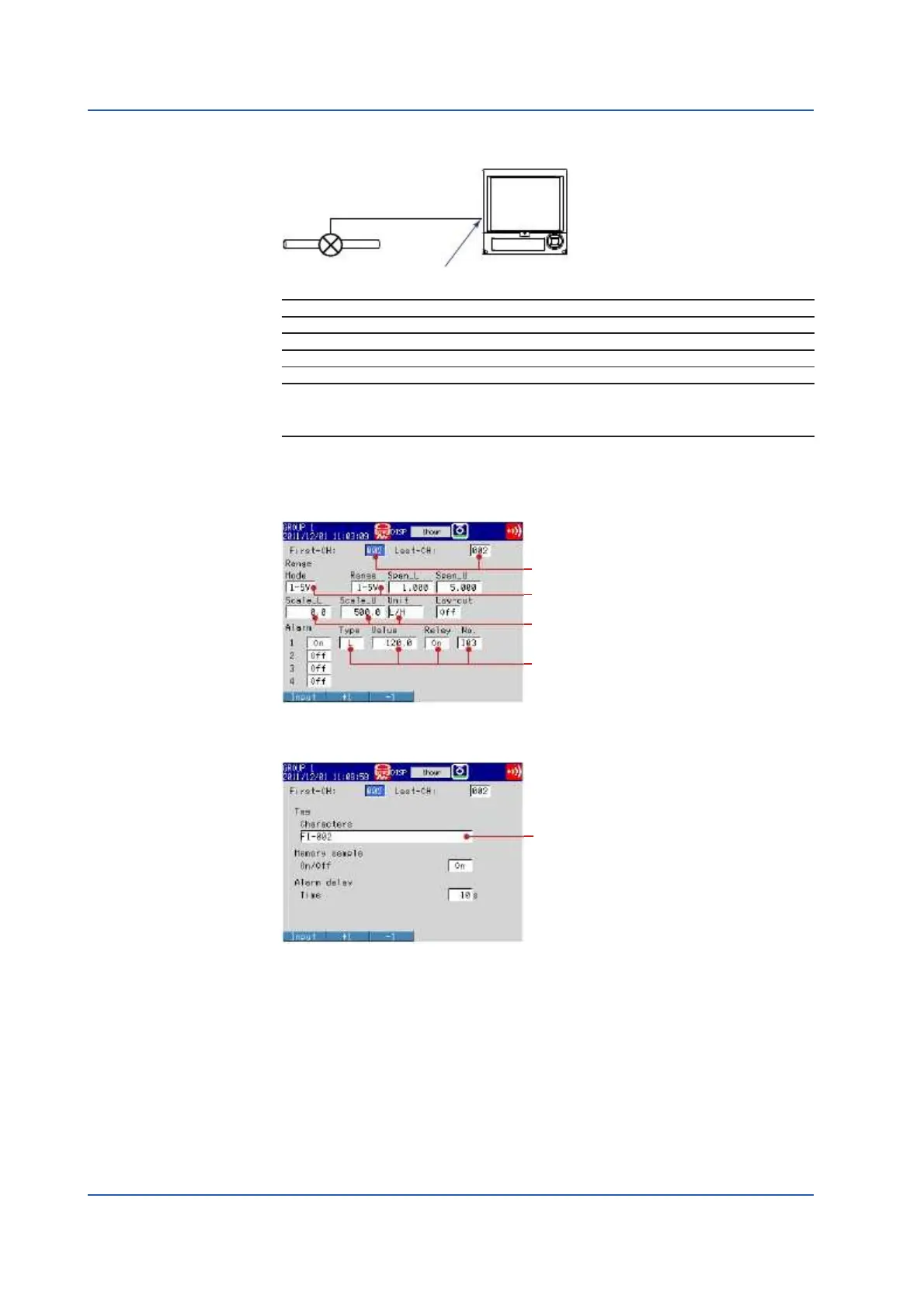

YOKOGAWA FX1012 First Step Guide

기능 설정과 운전 조작
유량 측정 채널 , 입력범위 , 알람 , 태그 설정
FX
Flowmeter 채널2
4 - 20 mA
shunt resistor 을 사용하여 1-5 V 변환
설정항목
Channel
Tag
입력신호
입력범위
경보조건
설명
채널2 사용
FI-002
1-5V
0.0 to 500.0 L/H
120.0 L/H 이하일 때 알람을
그림번호
1
2
3
4
5
출력한다
대상 : 릴레이 접점(I03)
(1) 입력 범위와 알람
MENU키를 누릅니다. (설정 모드로 전환).
Menu tab > Meas channel > Range, Alarm.
1
3
4
5
(2) Tag
Menu tab > Meas channel > Tag, Memory, Delay.
2
작업 완료.
알람 설정에 대한 자세한 내용은 Section 3.7 “Setting Alarms on Channels”,
FX1000 사용메뉴얼 , IM 04L21B01-01EN 을 참조하십시오.
22
