16
000000Ć1150Ć839 IOLMaster 11.02.2004
Taste Funktion Erläuterungen
<Leertaste> Zyklischer Wechsel der Modi
ALM, KER, VKT, ALM, WZW
Knopf auf
Joystick
Programmfortschaltung/
Auslösung von Messungen
Im ÜbersichtĆModus:
Wechsel zu ALMĆModus.
Im ALMĆ, KERĆ, VKTĆ und
WZWĆModus:
Auslösung der Messung.
<Entf> Löscht die markierte ALMĆ
bzw. KERĆMessung aus der
Liste
Nur im ALMĆ, KERĆ und
WZWĆModus.
<Strg> + <D> Im ALMĆModus:
Druckt das Bild des ausĆ
gewählten Graphen.
Im WZWĆModus:
Druckt das ausgewählte Bild
des Auges.
ALM: Nur 1 Graph
WZW: r. + l. Auge

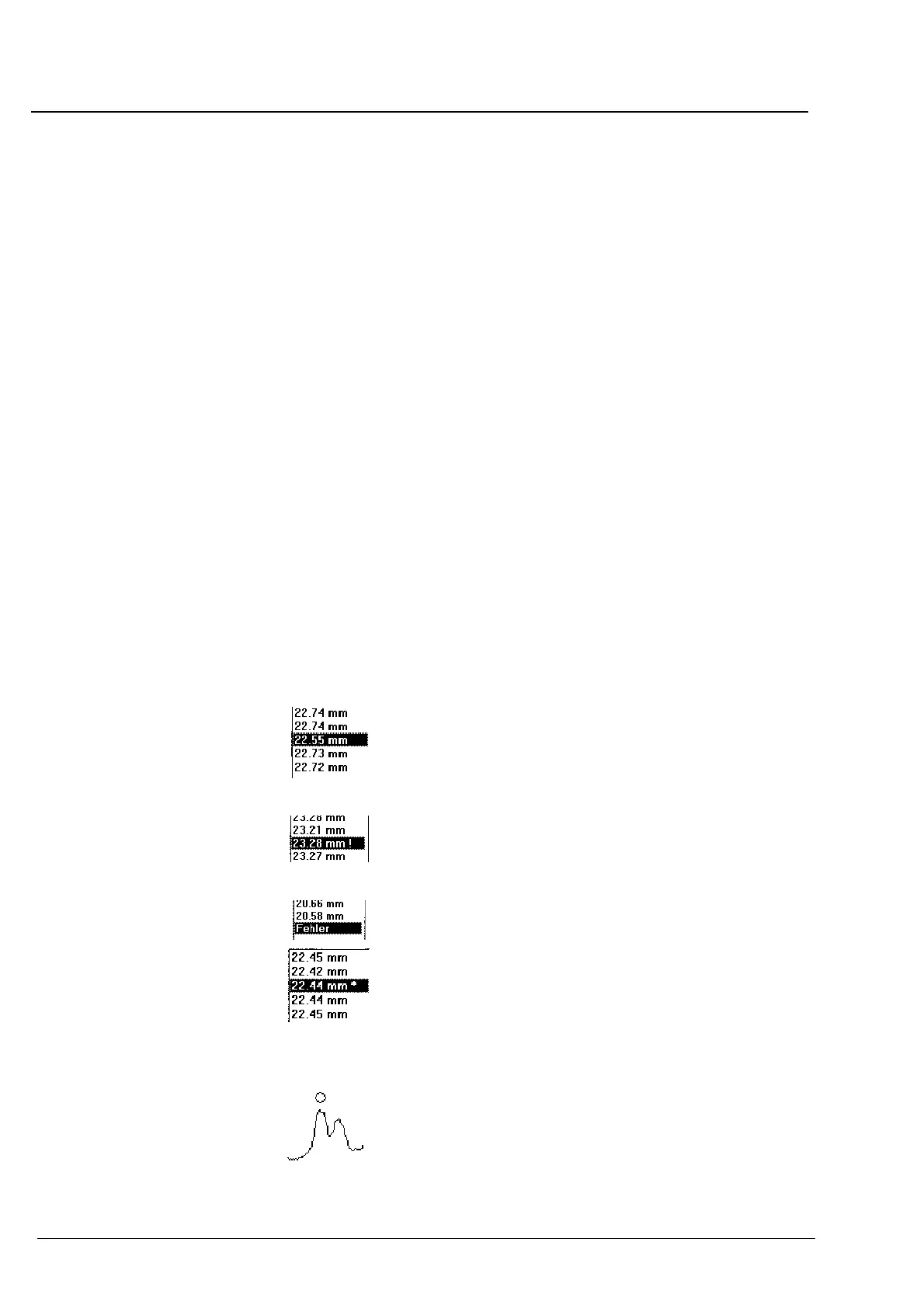

Übersicht über Messwertanzeigen
Anzeige Bedeutung Erläuterungen
3. Messung der Achslänge
(22.55 mm) ist ausgewählt.
Die zu dieser Messung
gehörende Messkurve wird
dargestellt.
Unsicherer Messwert
1,6 < SNR < 2,0
(SNR = SignalĆRauschĆVerhältnis)
"Wert unsicher!" wird über
der Messkurve angezeigt.
Wert soll durch den Nutzer
auf Plausibilität geprüft
werden.
Fehlmessung
SNR < 1,6
"Fehlmessung!" wird über
der Messkurve angezeigt.
Messwert wurde manipuliert. * bleibt auch stehen, wenn
Manipulation rückgängig
gemacht wird!
SNR: 6.4
AL:
23.38
SNR und Achslänge neben der
Signalkurve
Werte für den Peak, über
dem der Messkursor steht.
Messkursor über der Signalkurve
Gerätebedienung
