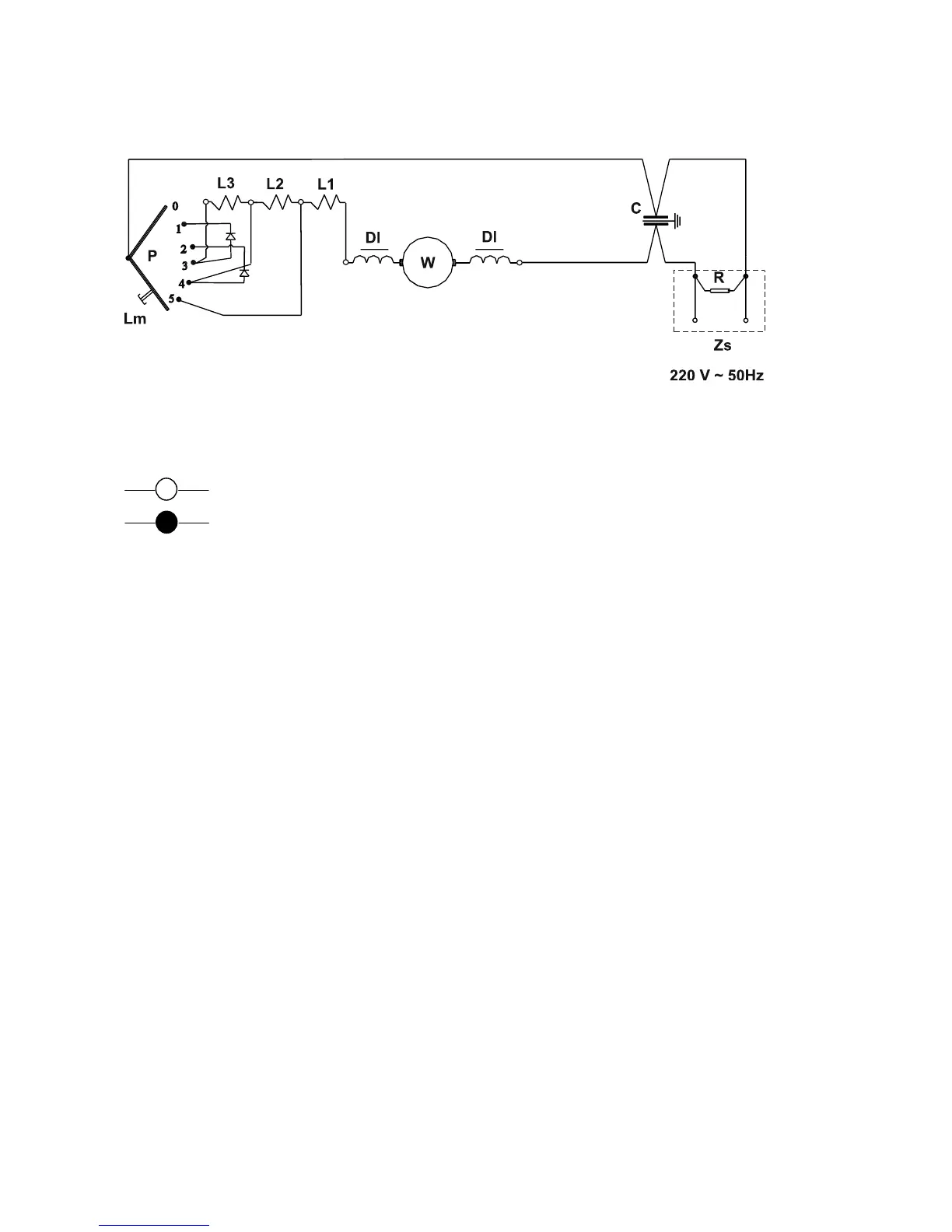

SCHEMAT ELEKTRYCZNY POŁĄCZEŃ
ELECTRIC DIAGRAM
L1, L2, L3 - cewki stojana / stator coils
W - wirnik / rotor
C - kondensator / capacitor
- połączenia rozłączne / temporary connections
- połączenia lutowane / soldered connections
Zs - złącze specjalne / special joint
R - rezystor rozładowczy 1MΩ / resistor 1M
LM - łącznik „max” obrotów / turbo switch
P - przełącznik / switch
Dl - dławik / choke
