Zelmer 619.5 - Page 2

2

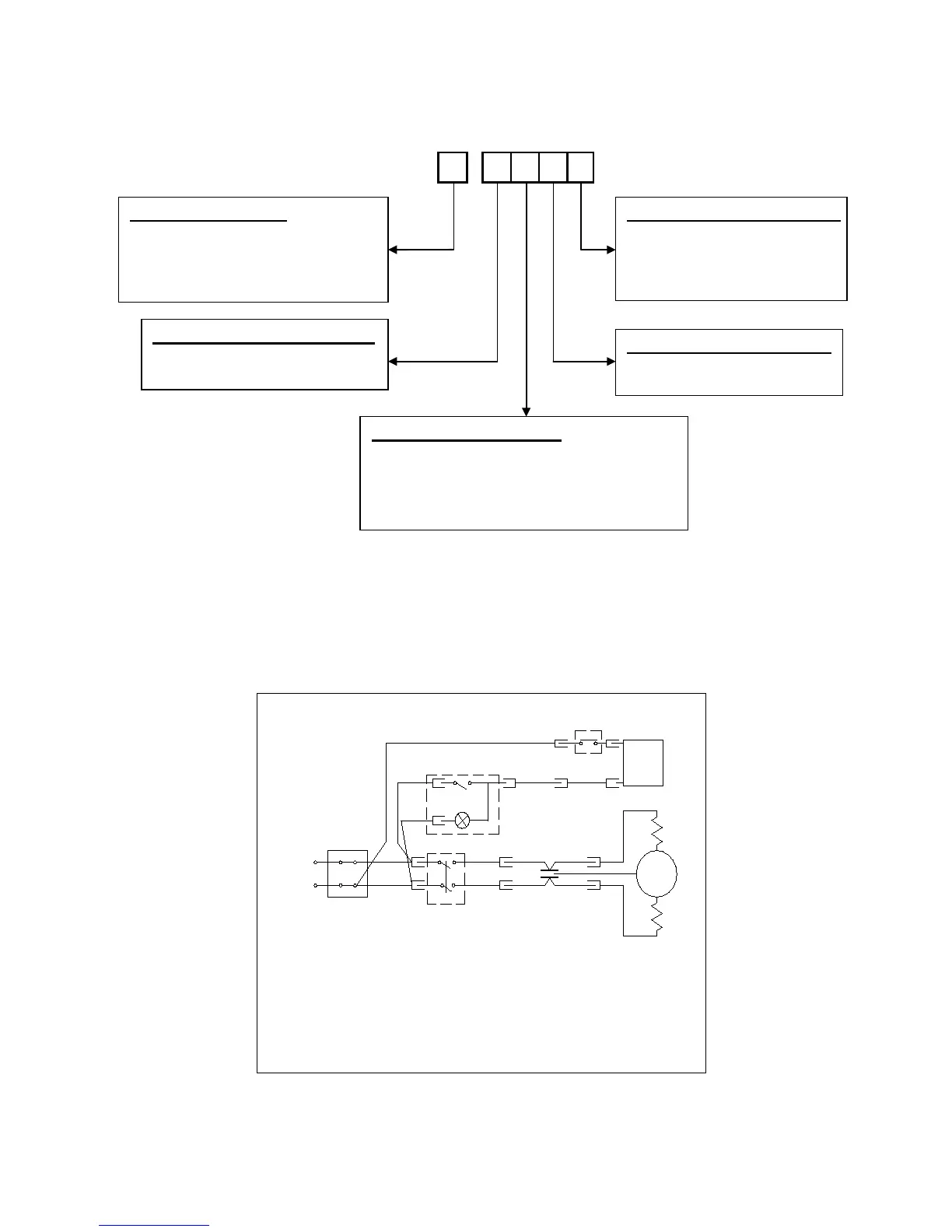

Sposoby oznaczania typów odkurzacza
Marking the types of the vacuum cleaner
619. .
SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH ODKURZACZA TYP 619.6
VACUUM CLEANER 619.6 ELECTRIC DIAGRAM
C
M
Bp
Bp - bezpiecznik termiczny / thermal fuse
Wp - wyłącznik pompki / pump switches
Zd - złącze dwubiegunowe / Two - pole connector
C - kondensator / capacitor
M - agregat ssący / suction unit
Wm - wyłącznik główny / main switches
P - pompka / pump
~230
Wp
P
Wm
Zd
Wykonanie / Design:
5 - ze zwijaczem / with rewinder
6 - bez zwijacza / without
rewinder
Agregat ssący / Suction unit:
G - 436.1 - 230V (1020W)
Filtr wylotowy / Outlet filter:
E - elektrostatyczny /
electrostatic
S - klasy S / S class
Wyposażenie / Equipment:
1 - Zelmer
Filtr wodny / Water filter:
4 - 619.0120 - piankowy / foam filter
5 - 619.0350 - pianka+worek / foam+bag
6 - 619.0450 - pianka+worek / foam+bag
