Zelmer 619.5 - Vacuum Cleaner 619.5 Electric Diagram

3

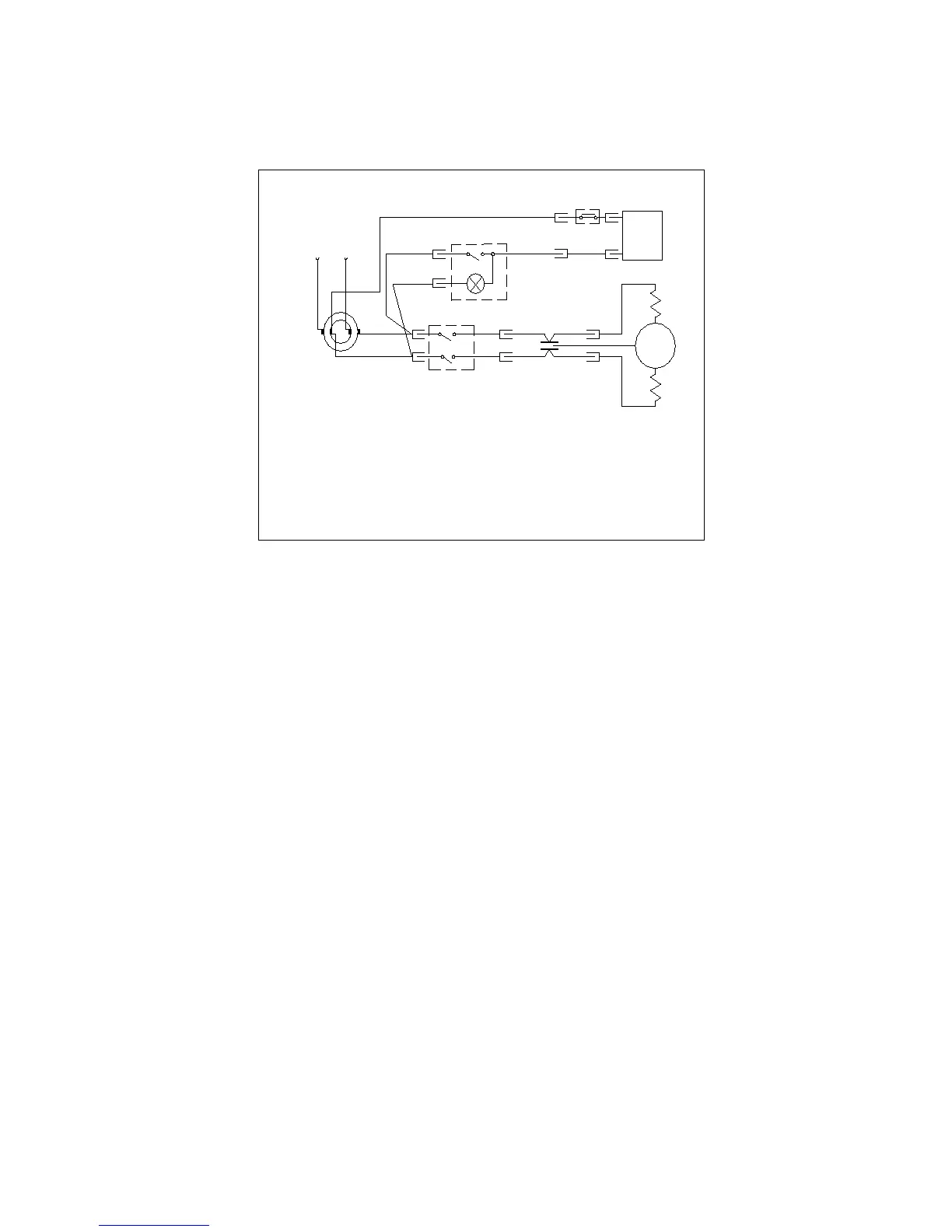

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH ODKURZACZA TYP 619.5
VACUUM CLEANER 619.5 ELECTRIC DIAGRAM
Wp
Bp - bezpiecznik termiczny / thermal fuse
Wp - wyłącznik pompki / pump switches
Uz - układ zwijania / cord winder
C - kondensator / capacitor
M - agregat ssący / suction unit
Wm - wyłącznik główny / main switches
P - pompka / pump
C
M
Bp
Uz
~230
P
Wm
