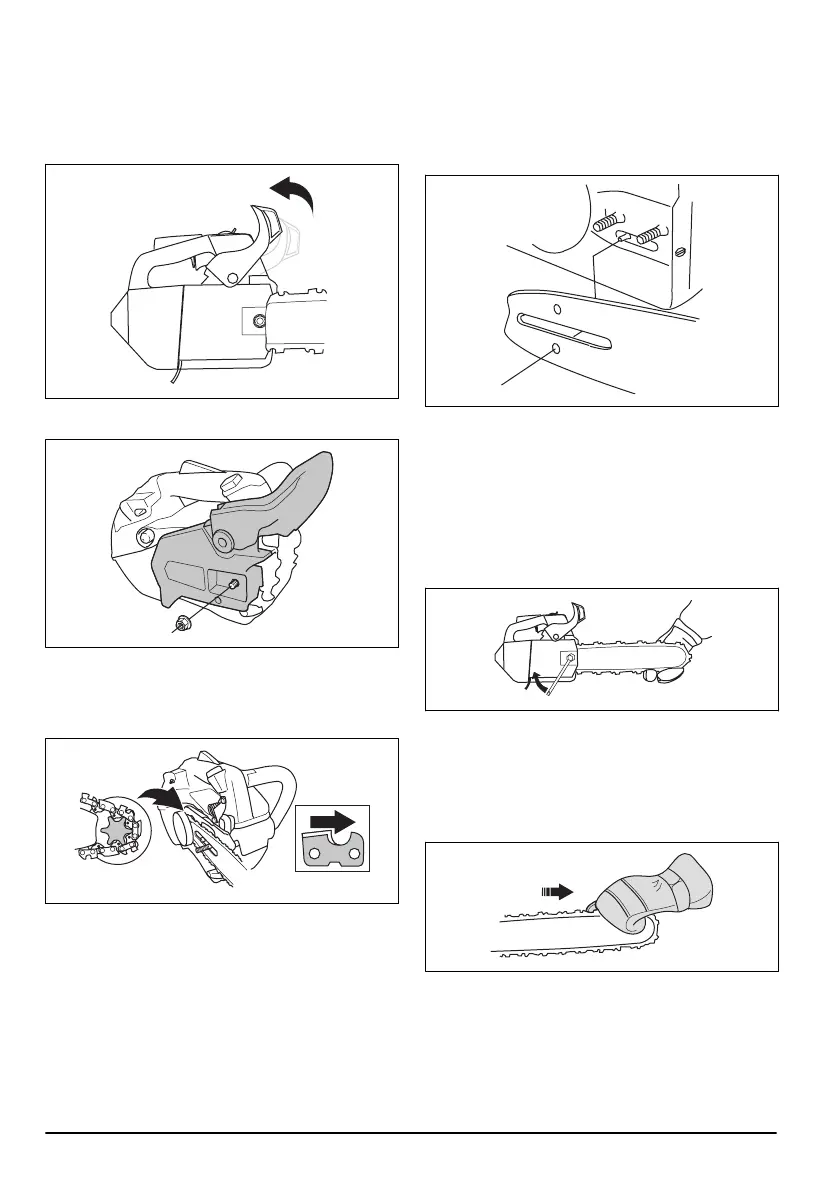

Montaggio della barra guida e della
catena
1. Spostare la protezione anticontraccolpo verso
l'impugnatura anteriore per disinserire il freno della
catena.
2. Rimuovere i dadi della barra e il coperchio della
frizione. Rimuovere il carter di trasporto.
3. Posizionare la barra guida sopra i bulloni della barra.
Portare la barra guida nella sua posizione più
arretrata. Sollevare la catena sopra il pignone guida
e inserirla nella scanalatura sulla barra guida.
Cominciare dalla parte superiore della barra guida.
4. Assicurarsi che i bordi degli attacchi di taglio siano
rivolti in avanti sul lato superiore della barra guida.
5. Montare il coperchio della frizione e inserire il fermo
tendicatena nel foro sulla barra guida. Assicurarsi
che le maglie di trascinamento della catena si
innestino correttamente sul pignone guida.
Assicurarsi inoltre che la catena sia inserita
correttamente nella scanalatura della barra guida.
Stringere con le dita i dadi di fissaggio della barra.
6. Tendere la catena ruotando in senso orario la vite
tendicatena con la chiave combinata. Tendere la
catena fino a farla aderire alla parte inferiore della
barra guida. Vedere le istruzioni nella sezione
Tensionamento della catena alla pagina 214
7. La catena è serrata correttamente se aderisce alla
parte inferiore della barra, ma si riesce agevolmente
a farla girare con una mano. Serrare i dadi della
barra con la chiave combinata tenendo sollevata la
punta della barra.
8. Dopo aver montato una nuova catena e finché
questa è in fase di rodaggio, verificarne spesso la
tensione.
9. Eseguire il controllo della tensione della catena
regolarmente. La corretta tensione della catena
determina buone prestazioni di taglio e una lunga
vita utile.
Installazione di un rampone
Per l’installazione di un rampone, rivolgersi a un centro
di assistenza.
