NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené ku výrobku.
Na montovanie zariadenia pripravte miesto príslušnej veľkosti.
Vzhľadom ku veľkej hmotnosti niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.
KROK 1.
Odskrutkujte šesťhrannú skrutka
(20) a plochú podložku (21)
z prednej časti hlavného rámu (1)
a zaistite ich v otvore zadnej časti
hlavného rámu (9).
POZOR! Pred inštaláciou
podstavcov odstráňte plastový
alebo kartónový prepravný
zámok, ak je prítomný.
KROK 2.
Na zadný podstavec (3) nasaďte
stabilizačné násadky (8).
Priskrutkujte predný podstavec
(2) ku prednej časti hlavného
rámu (1) s použitím skrutiek (45),
oblúkových podložiek (13)
a matíc (6) a zadný podstavec (2)
ku zadnej časti hlavného rámu (9)
s použitím skrutiek (4),
oblúkových podložiek (5) a matíc
(6).

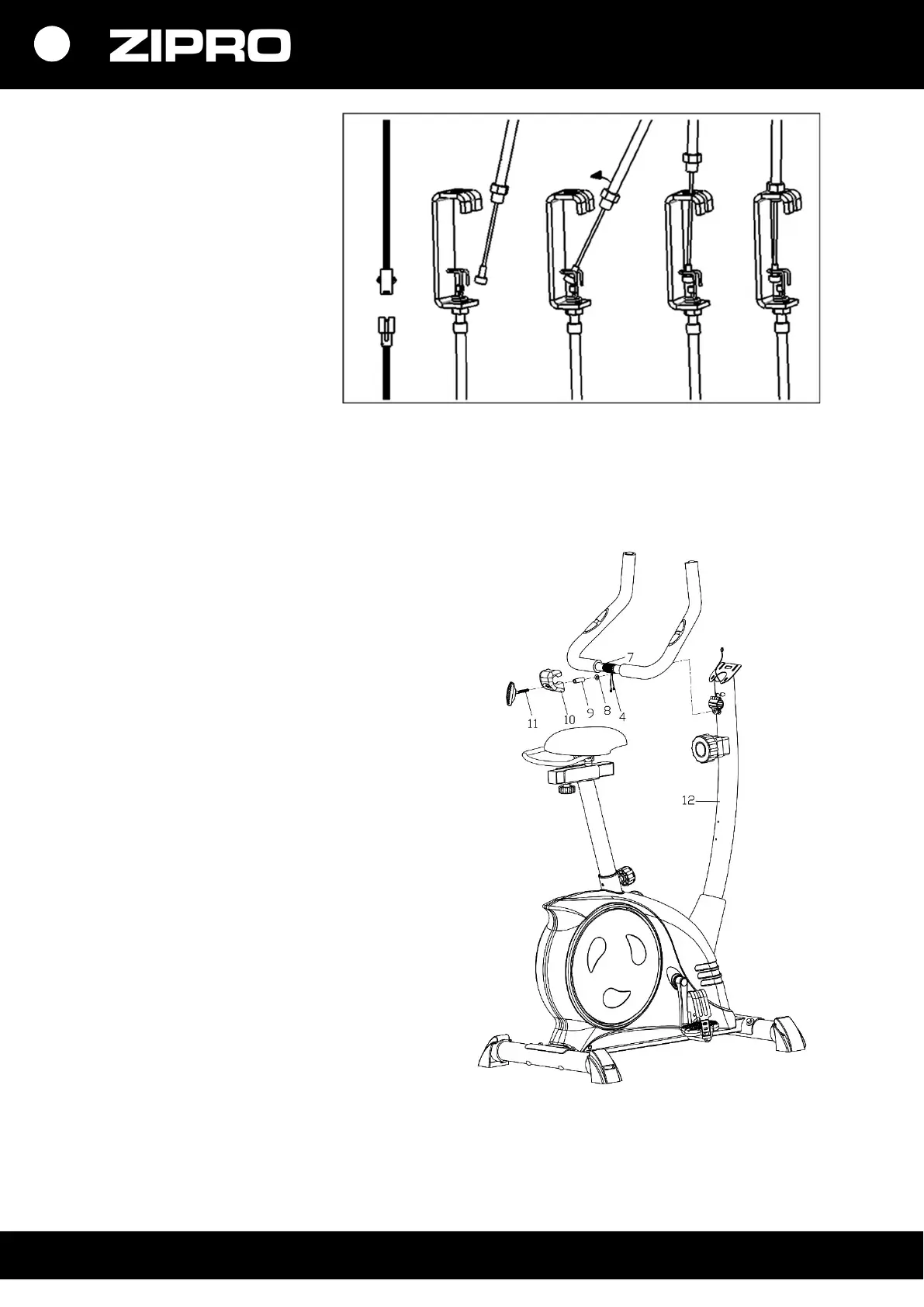

Spojte káble merania pulzu (10)
so spojovacími káblami (26).
Spojte prednú (1) a zadnú časť
hlavného rámu (2) s použitím
šesťhranných skrutiek (20),
pružných podložiek (42)
a plochých podložiek (21).
KROK 3.
Namontujte rám sedla a opierky
(23) na zadnom stabilizátore (9)
s použitím kolieska nastavenia
sedla (16) a plochej matice (17).
Na rám (23) namontujte operadlo
(25) a sedlo (24) s použitím
šesťhranných skrutiek (20)
a plochých podložiek (21).
POZOR! Pred použitím zariadenia
skontrolujte, či je sedadlo
stabilne namontované na
vodidle.
