KROK 4.
Spojte káble merania pulzu (14) Vychádzajúce
z ramien riadidiel s káblami vychádzajúcimi
zo zadnej časti hlavného rámu (9).
Následne priskrutkujte riadidla (15 L/R)
ku rámu (9) s použitím skrutiek (12), plochých
podložiek (21) a matíc (6).
KROK 5.
Priskrutkujte pravý a ľavý pedál (27 L/R) ku
kľuke (46 L/R). Skrutku pravého pedálu (27 R)
utiahnite v smere pohybu hodinových ručičiek.
Ľavý pedál (27 L) utiahnete v protismere
pohybu hodinových ručičiek.
POZOR! Pravý a ľavý pedál (27L/R) sú označené
písmenami - “R” pre pravý a “L” pre ľavý pedál.

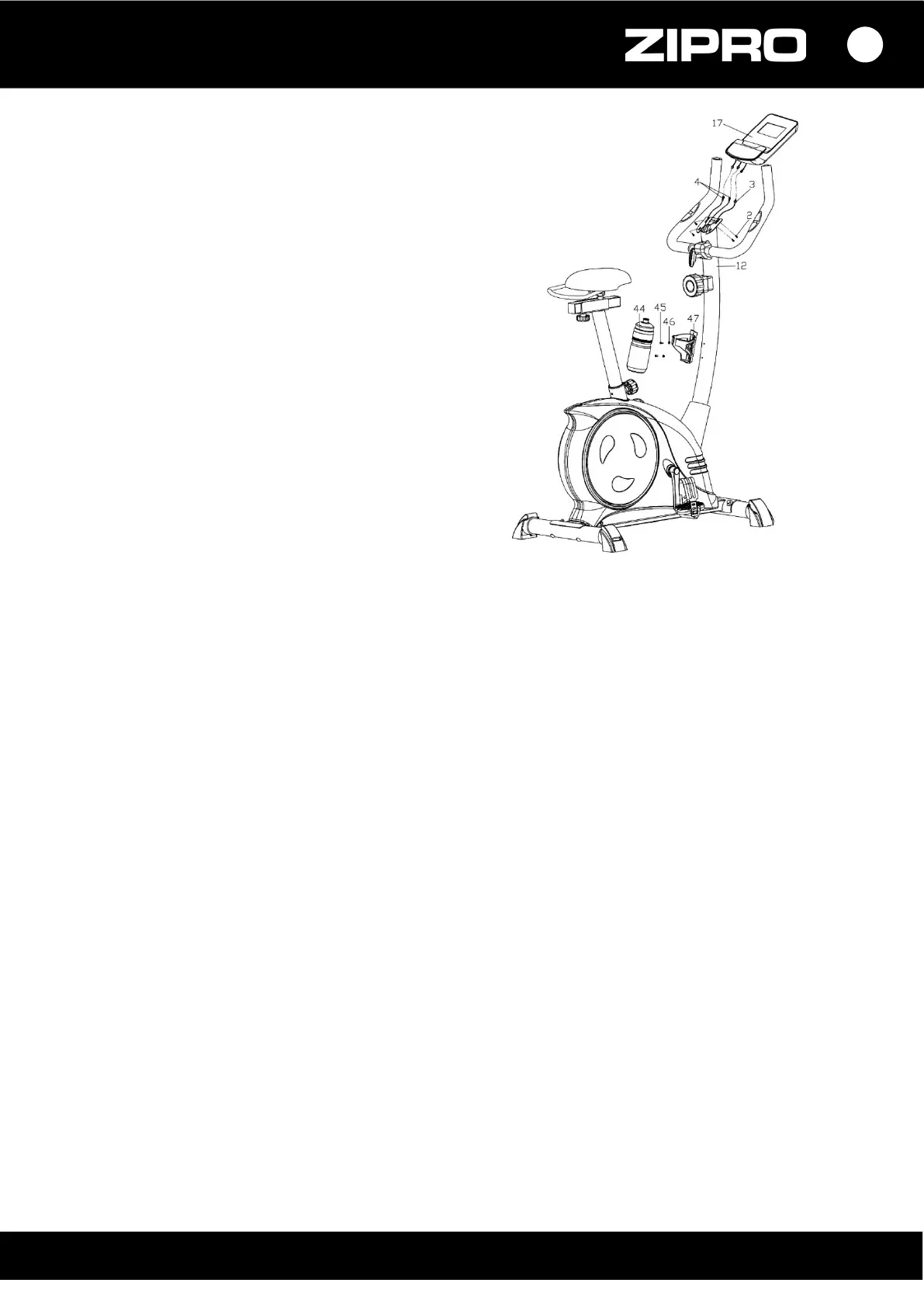

KROK 6.
Zapojte spojovací kábel (26) vychádzajúci
z hlavného rámu (1) ku hornému spojovaciemu
káblu (30) v stĺpiku riadidiel (32) a kábel
senzoru (28) s horným káblom senzoru (31).
Otvorom v podpere riadidiel (32) vyberte kábel
nastavenia odporu (29) a spojte ho s káblom
v koliesku nastavenia odporu (33) spôsobom,
ktorý znázorňuje obrázok.
Vsuňte maticu horného kábla nastavovania
odporu (33) do štrbiny dolného kábla
nastavovania odporu (29), Potiahnite a napnite
horný kábel (33) a presuňte ho cez podperu
dolného káble (29) zvislým smerom. Matica
kábla by mala byť usadená na podpere kábla,
ako to znázorňuje obrázok.
Následne priskrutkujte koliesko nastavenia
odporu (33) ku podpere riadidiel (32)
s použitím krížovej skrutky (35) a plochej
podložky (34).
Priskrutkujte podperu riadidiel (32) ku prednej časti hlavného rámu (1) s použitím šesťhranných skrutiek (20)
a oblúkových podložiek (13).
